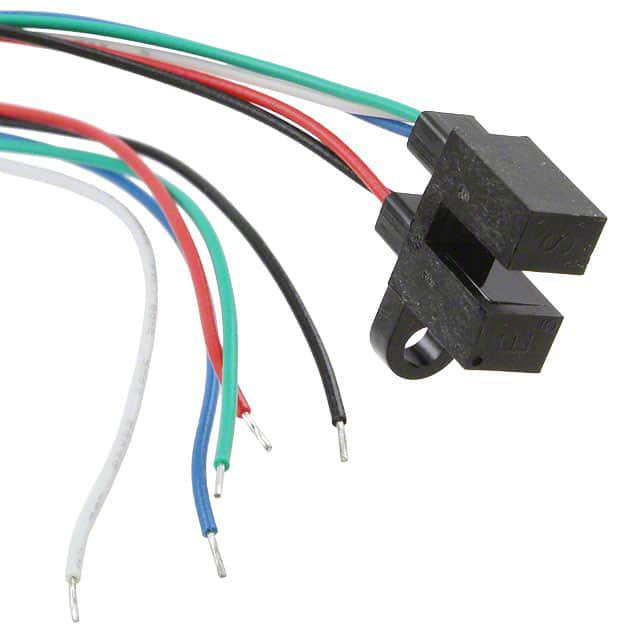

OPB981L51Z

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Through-Beam 3.18mm 70ns Buffer,Open Collector 4.75V 5.25V 导线安装,底座安装 18.48mm*6.35mm*15.63mm
供应商型号: TS-OPB981L51Z
供应商: 海外现货
标准整包数: 10
TT ELECTRONICS 光电传感器 OPB981L51Z

OPB981L51Z概述

    OPB960/970/980/990系列非接触式光电槽开关的技术手册

    1. 产品简介


    OPB960/970/980/990系列是Optek科技公司生产的非接触式光电槽开关。这些光电槽开关提供灵活的设计选项,以满足特定应用需求。其标准外壳配备了一个0.125英寸(3.18毫米)宽的槽口,用户可以选择输出逻辑状态、输出驱动电路、光栅宽度、光栅表面和安装孔的位置。此外,用户还可以选择引线或PCB端子,以增加电气接口的灵活性。这些开关采用不透明塑料制造,能有效减少可见光和近红外外部光源的影响。光栅宽度的选择提供了不同的光学分辨率,而盖住的光栅则提供了防尘保护,开放式光栅则提供了对外部光源的最大防护。这些光电槽开关可以用于速度和方向指示、编码器、机械开关替换、机械极限指示和打印机定位等应用场景。

    2. 技术参数


    - 光谱响应: 近红外光(850—940纳米)
    - 输入二极管参数:
    - 正向电压:1.70伏(IF = 20 mA, TA = 25°C)
    - 反向电流:100微安(VR = 2.0 V, TA = 25°C)
    - 输入二极管最大功率耗散:100毫瓦
    - 输入二极管正向直流电流:40毫安(TA = 25°C)
    - 传感器参数:
    - 工作温度范围:-40°C至+70°C
    - 存储温度范围:-40°C至+85°C
    - 供电电压范围:4.5 V至16 V
    - 输出电压:35伏
    - 短路输出电流:1秒内最大30毫安
    - 电气接口:
    - 输出低电平电压:0.4伏(VCC = 4.5V, IOL = 12.8mA)
    - 输出高电平电压:VCC - 2.1伏(VCC = 4.5V至16V, IOH = 800微安)
    - 输出电流:100微安(VCC = 4.5V至16V, VOH = 30V)
    - 输出上升时间、下降时间:70纳秒(VCC = 5.0V, IF峰值= 15 mA, TA = 25°C)
    - 传播延迟时间:5.0微秒

    3. 产品特点和优势


    - 设计灵活性: 用户可以根据具体需求选择不同的逻辑和输出驱动电路,选择不同的光栅宽度和覆盖方式,以及不同的引线类型。
    - 抗干扰性强: 采用不透明塑料材料,减少了外部光源对操作的干扰。
    - 适应多种应用: 可广泛应用于速度和方向指示、编码器、机械开关替换等领域。
    - 可靠性高: 具备良好的温度和电压适应能力,能在广泛的环境中稳定工作。

    4. 应用案例和使用建议


    - 应用案例:
    - 编码器: 在旋转编码器中,光电槽开关可以检测旋转位置,实现精准的速度和方向控制。
    - 打印机: 在打印机中,光电槽开关可以用于检测纸张的位置,确保准确打印。
    - 使用建议:
    - 在应用时,建议使用合适的外部限流电阻来保护输入二极管。
    - 使用时注意避免过度振动,以免引起组件损坏。

    5. 兼容性和支持


    - 兼容性: 与各种电子设备兼容,可以轻松集成到现有系统中。
    - 支持: Optek公司提供专业的技术支持服务,用户可以通过当地代表或直接联系Optek获取更多帮助。

    6. 常见问题与解决方案


    - Q: 如何避免因温度变化引起的性能下降?
    - A: 严格按照规定的存储和工作温度范围使用,超出此范围可能会影响性能。
    - Q: 如何防止外部光源的干扰?
    - A: 使用覆盖光栅并保持适当的遮蔽,以减少外部光源的影响。
    - Q: 如何确保输出信号的准确性?
    - A: 按照规范连接电路,确保电源稳定,并遵循手册中的建议进行设置。

    7. 总结和推荐


    OPB960/970/980/990系列光电槽开关是一款高度灵活且可靠的组件,适用于多种应用场景。其设计灵活性和优良的抗干扰性能使其成为市场上极具竞争力的产品。如果你需要一款能够适应不同需求的光电槽开关,强烈推荐这款产品。

OPB981L51Z参数

参数
最小工作供电电压 4.75V
最大工作供电电压 5.25V
感应方式 Through-Beam
颜色感应 -
波长 890nm
输出类型 Buffer,Open Collector
光源 -
感应距离 3.18mm
响应时间 70ns
长*宽*高 18.48mm*6.35mm*15.63mm
安装方式 导线安装,底座安装
零件状态 在售
包装方式 散装

OPB981L51Z厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB981L51Z数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB981L51Z OPB981L51Z数据手册

OPB981L51Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
