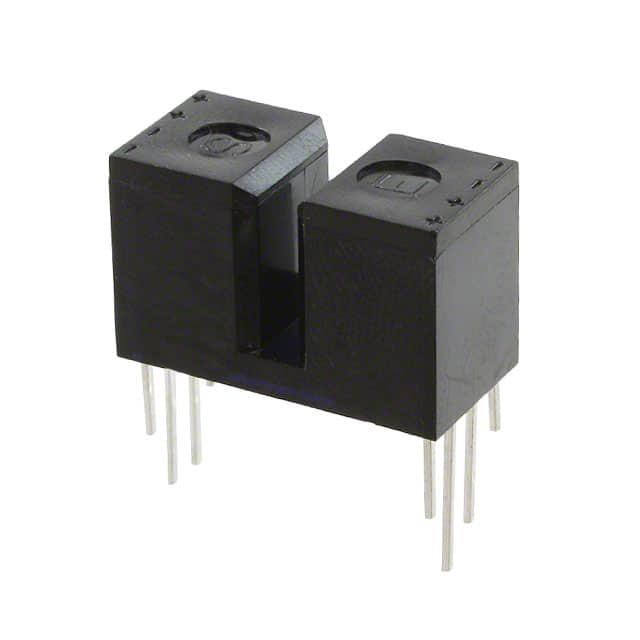

OPB826SD

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Through-Beam 2.29mm 7μs Phototransistor PCB安装,通孔安装 21.34mm*10.41mm*13.21mm
供应商型号: ET-1611543
供应商: 海外现货
标准整包数: 1
TT ELECTRONICS 光电传感器 OPB826SD

OPB826SD概述


    产品简介


    OPB822 和 OPB826 槽型开关 是由两个红外发光二极管(LED)和两个NPN硅光电晶体管组成的传感器组件。这些组件安装在一个狭槽上,主要用于非接触式物体检测、编码器设计和生产线自动化等领域。根据型号的不同,设备可以提供不同的分辨率和检测精度。

    技术参数


    - 型号:OPB822 和 OPB826
    - 峰值波长:OPB822为935nm,OPB826为890nm
    - 双通道传感:用于检测物体的运动方向
    - 插槽宽度/深度:
    - OPB822:0.09英寸(2.29毫米)宽,0.30英寸(7.62毫米)深
    - OPB826:0.10英寸(2.54毫米)宽,0.42英寸(10.67毫米)深
    - 电流:
    - OPB822S, OPB822SD:50mA
    - OPB826S, OPB826SD:40mA
    - 峰值正向电流:1A(脉冲宽度1微秒,每秒300次)
    - 正向直流电压:2V
    - 反向直流电压:30V
    - 最大功率耗散:100mW
    - 工作温度范围:-40°C至+85°C
    - 存储及操作温度范围:-40°C至+85°C

    产品特点和优势


    OPB822 和 OPB826 的独特之处在于它们可以检测到运动方向,这在编码器设计中非常有用。它们采用了低成本的塑料外壳设计,能够减少环境光干扰,并且提供防尘和防污保护。此外,它们具有单或双孔径选择,以实现高分辨率,以及可以选择不同的插槽宽度和通道配置,从而适应不同的应用场景。

    应用案例和使用建议


    OPB822 和 OPB826 可广泛应用于自动化生产线、机器安全系统以及非接触式开关。例如,在自动化生产线上,这些传感器可用于监测物体的位置和速度。具体建议如下:
    - 保持适当的清洁:由于设备容易受到灰尘和污渍的影响,应定期清理传感器。
    - 正确接地:确保设备可靠接地以防止干扰。
    - 遵循正确的焊接温度规范:避免过高的焊接温度导致设备损坏。

    兼容性和支持


    这些传感器适用于多种电子设备和电路板,可以通过接触当地的分销商获取更多的电气、线缆和连接器定制服务。制造商还提供了详细的应用指南和技术支持文档,以便于用户更好地理解和使用这些产品。

    常见问题与解决方案


    - 问题:设备不能正常工作
    - 解决方案:检查电源连接和环境光线干扰。
    - 问题:设备温度过高
    - 解决方案:检查并确保符合规定的最大功率耗散限制。
    - 问题:检测精度降低
    - 解决方案:重新校准设备或更换新的传感器。

    总结和推荐


    综上所述,OPB822 和 OPB826 是一种高效且功能强大的非接触式物体检测设备。它们适用于多种工业自动化和安全系统,具有高度灵活性和可靠性。强烈推荐在需要高精度、低干扰的检测任务中使用这些传感器。

OPB826SD参数

参数
波长 890nm
响应时间 7μs
感应方式 Through-Beam
光源 -
最大工作供电电压 -
最小工作供电电压 -
感应距离 2.29mm
输出类型 Phototransistor
颜色感应 -
长*宽*高 21.34mm*10.41mm*13.21mm
安装方式 PCB安装,通孔安装
零件状态 在售
包装方式 散装

OPB826SD厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB826SD数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB826SD OPB826SD数据手册

OPB826SD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 11.2163 ¥ 94.7781
5+ $ 10.7169 ¥ 90.558
10+ $ 9.7773 ¥ 82.6183
50+ $ 9.7294 ¥ 82.2131
100+ $ 9.6899 ¥ 81.8794
库存: 126
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 94.77
直接购买
加入购物车
