OPL550

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 935nm Push-Pull 4.5V 5.5V 2.34mm*4.45mm*5.72mm
供应商型号: 2860800
供应商: 海外现货
标准整包数: 1

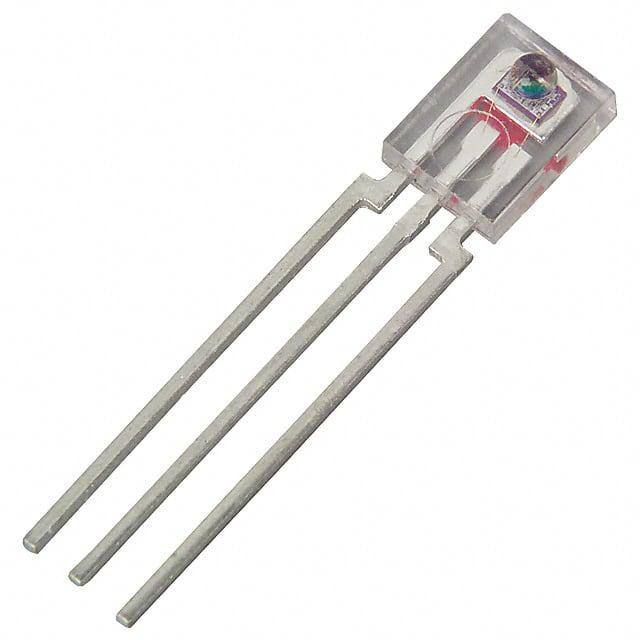

TT ELECTRONICS 光电传感器 OPL550

OPL550概述


    产品简介


    产品类型及功能
    OPL530, OPL531, OPL535, OPL536, OPL550, OPL551, OPL560, OPL561, OPL562, OPL563系列是一系列集成了光敏二极管、放大器、稳压器、施密特触发器和NPN输出晶体管的光电耦合器。其中OPL560系列还包括一个集成在芯片上的稳压器。这些组件封装在一个带有嵌入式透镜的注塑塑料侧视外壳中,为光学耦合提供了增强的功能,同时具备机械保护。
    应用领域
    这些组件适用于多种场合,包括非接触式反射物体传感器、装配线自动化、机器自动化、机器安全、行程终点传感器和门传感器等。

    技术参数


    以下列出了该系列产品的主要技术参数:
    - 输入电压范围:4.5 V至16 V
    - 供电电压(VCC):
    - OPL530, OPL530-OC, OPL536-OC: 最大值18 V
    - OPL560, OPL561, OPL562, OPL563: 最大值10 V
    - 工作温度范围:-40°C 至 +85°C
    - 存储温度范围:-40°C 至 +100°C
    - 峰值到峰值VCC纹波:最大2 V(频率范围为DC至50 MHz)
    - 电流消耗:
    - OPL530, OPL530-OC: 最大15 mA
    - OPL536-OC: 最大12 mA
    - OPL550, OPL551: 最大12 mA
    - OPL560, OPL561: 最大12 mA
    - 正向阈值辐射率:最小0.08 mW/cm²
    - 反向阈值辐射率:最大0.40 mW/cm²
    - 输出上升时间:最大25 ns(在10 V时)
    - 输出下降时间:最大25 ns(在10 V时)

    产品特点和优势


    - 四种输出选项:低功耗设计,适合低成本侧视封装。
    - 两种灵敏度选项:可选的高灵敏度或低灵敏度版本。
    - 高抗噪声能力:Schmitt触发器的滞后特性提供了高抗噪声能力。
    - 直接TTL/LSTTL CMOS接口:可直接与TTL/LSTTL CMOS逻辑电平接口,无需额外电路。
    - 数据传输速率:所有型号数据传输速率可达250 kBaud,OPL560系列除外,数据传输速率可达200 kBaud。
    - 低功耗:适合于多种应用,特别是在电池供电设备中。

    应用案例和使用建议


    这些光电耦合器被广泛应用于非接触式反射物体传感器,例如自动装配线上的检测设备。由于它们具有高抗噪声能力和稳定的性能,这些器件可以在恶劣环境中可靠地工作。
    使用建议:
    - 确保正确的电压范围,以避免过压造成的损坏。
    - 使用适当的滤波技术减少输入信号中的噪声。
    - 在高速应用中考虑散热设计,以保持设备的正常工作温度范围。

    兼容性和支持


    这些光电耦合器可以与OP140、OP240、OP145和OP245系列LED器件机械和光谱匹配,确保良好的兼容性。此外,厂商提供了必要的技术支持和售后服务,以帮助客户解决可能出现的问题。

    常见问题与解决方案


    问题1:设备无法正常工作,可能的原因是电源电压超出允许范围。
    解决方案:检查并调整输入电压,确保其在4.5 V至16 V范围内。
    问题2:设备输出不稳定。
    解决方案:确认是否有足够的去耦电容来过滤VCC电源线上的噪声,并适当增加外部去耦电容。

    总结和推荐


    综上所述,OPL530至OPL563系列光电耦合器具有多种输出选项、高抗噪声能力和广泛的适用性,非常适合需要稳定性和可靠性的应用场合。考虑到其出色的性价比和广泛的应用范围,强烈推荐在非接触式反射物体检测和其他自动化控制系统中使用这些产品。

OPL550参数

参数
感应距离 -
颜色感应 -
最大工作供电电压 5.5V
光源 -
响应时间 -
波长 935nm
最小工作供电电压 4.5V
感应方式 -
输出类型 Push-Pull
长*宽*高 2.34mm*4.45mm*5.72mm
零件状态 在售
包装方式 散装

OPL550厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPL550数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPL550 OPL550数据手册

OPL550封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 15.8167
10+ ¥ 15.2084
25+ ¥ 14.6001
50+ ¥ 13.6267
100+ ¥ 13.3834
500+ ¥ 13.3834
库存: 34
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 15.81
直接购买
加入购物车
