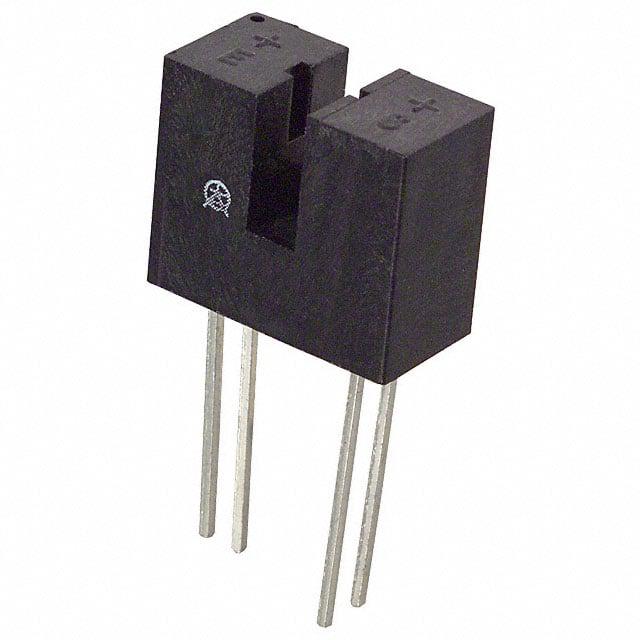

OPB847

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Through-Beam 2.54mm 12μs,12μs Phototransistor PCB安装,通孔安装 12.95mm*6.6mm*11.05mm
供应商型号: N-OPB847
供应商: 云汉优选
标准整包数: 1
TT ELECTRONICS 光电传感器 OPB847

OPB847概述

    Slotted Optical Switch OPB847, OPB848 技术手册综述

    1. 产品简介


    OPB847 和 OPB848 是一款由TT Electronics公司生产的槽型光学开关。这些光学开关包含了镓铝砷化物发光二极管(LED)和硅光敏晶体管,被焊接在一个印刷电路板上,并安装在一个高温度塑料壳体内,两者的距离为0.100英寸(2.540毫米)宽的槽形开口。此外,这两种设备都在光敏晶体管前面有一个0.025英寸(0.635毫米)宽、0.060英寸(1.524毫米)高的开口,以实现高分辨率的位置传感。当不透明物体通过该槽时,光敏晶体管会发生切换。
    主要应用领域:
    - 非接触式中断检测
    - 装配线自动化
    - 机器自动化
    - 设备安全
    - 机器安全

    2. 技术参数


    - 尺寸参数:
    - 槽宽度/深度:0.100英寸(2.540毫米)/0.250英寸(6.350毫米)
    - 光孔尺寸:0.025英寸(0.635毫米)×0.060英寸(1.524毫米)
    - 领导长度/间隔:0.425英寸(10.795毫米)/0.300英寸(7.620毫米)
    - 电气特性:
    - 峰值波长:890纳米
    - 输入二极管:
    - 正向直流电流:50毫安
    - 反向电压:2.0伏
    - 功率耗散:100毫瓦
    - 输出光敏晶体管:
    - 集电极-发射极电压:30伏
    - 发射极-集电极电压:7伏
    - 功率耗散:100毫瓦
    - 其他电气参数见电气特性表。

    3. 产品特点和优势


    - 非接触式切换:无需直接接触即可进行位置检测,提高了可靠性和耐用性。
    - 高分辨率:通过光孔设计,能够精确检测物体的位置。
    - 密封组件:确保在恶劣环境下仍能正常工作。

    4. 应用案例和使用建议


    - 非接触式中断检测:适用于各种工业自动化系统中的非接触式检测,提高系统的可靠性和安全性。
    - 装配线自动化:适合用于需要高精度位置检测的生产线,可以显著提高生产效率和质量控制水平。
    - 建议使用:为了优化其性能,建议在使用过程中避免过度加热和高脉冲频率的影响,按照制造商推荐的方法进行清洁和处理。

    5. 兼容性和支持


    - 兼容性:OPB847 和 OPB848 与其他标准电子元器件具有良好的兼容性。
    - 支持:TT Electronics提供了详尽的技术文档和支持服务,帮助客户解决可能遇到的问题。

    6. 常见问题与解决方案


    - 问题一:过热导致性能下降。
    - 解决方案:确保设备在额定工作温度范围内运行,避免长时间过载操作。
    - 问题二:清洁不当影响性能。
    - 解决方案:建议使用甲醇或异丙醇进行清洁,避免使用其他化学物质。

    7. 总结和推荐


    总体而言,OPB847 和 OPB848 是两款高性能的槽型光学开关,适用于多种工业自动化应用。其独特的非接触式切换能力和高分辨率位置检测使其在市场上具有很强的竞争力。然而,在使用过程中应注意避免高温和高脉冲频率,以确保长期稳定的工作性能。对于需要高精度位置检测的应用,我们强烈推荐使用这些光学开关。

OPB847参数

参数
波长 890nm
输出类型 Phototransistor
响应时间 12μs,12μs
颜色感应 -
最大工作供电电压 -
光源 -
感应距离 2.54mm
最小工作供电电压 -
感应方式 Through-Beam
长*宽*高 12.95mm*6.6mm*11.05mm
安装方式 PCB安装,通孔安装
零件状态 在售
包装方式 散装

OPB847厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB847数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB847 OPB847数据手册

OPB847封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
60+ $ 1.7702 ¥ 15.0467
150+ $ 1.6892 ¥ 14.3582
库存: 239
起订量: 60 增量: 1
交货地:
最小起订量为:60
合计: ¥ 902.8
直接购买
加入购物车
