OPB992T11Z

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm 可传导的 3.18mm 70ns 底座安装 24.64mm*6.35mm*15.63mm
供应商型号: 828-OPB992T11Z
供应商: Mouser
标准整包数: 1

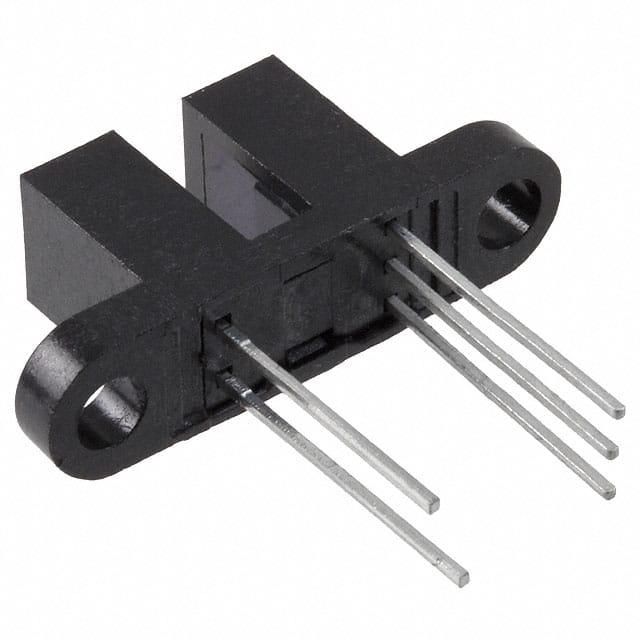

TT ELECTRONICS 光电传感器 OPB992T11Z

OPB992T11Z概述

    OPB960/970/980/990系列非接触式光逻辑滑槽光学开关

    1. 产品简介


    OPB960/970/980/990系列非接触式光逻辑(Photologic®)滑槽光学开关提供了针对设计工程师需求的高度灵活性。该系列产品采用标准外壳,配有一个0.125英寸(3.18毫米)宽的滑槽。用户可以选择输出逻辑状态、输出驱动电路、光圈宽度、光圈表面及安装位置。此外,可选择线缆或PCB引脚接口,以实现灵活的电气连接。
    这些设备采用不透明塑料封装,能显著降低对可见光和近红外外部光源的敏感度,确保正常运行。不同的光圈宽度提供了不同的光学分辨率,适用于运动检测。封闭式光圈提供防尘保护,开放式光圈则最大程度地防止外部光源干扰。

    2. 技术参数


    - 输入二极管:
    - 正向电压(VF):1.70 V(IF = 20 mA,TA = 25°C)
    - 反向电流(IR):100 μA(VR = 2.0 V,TA = 25°C)
    - 电源电压范围: 4.5V 至 16V
    - 输出总线-集电极开路功率耗散: 200 mW(TA = 25°C)
    - 输出高电平电压:
    - 缓冲器(缓冲器顶部-极):VCC - 2.1 V(VCC = 4.5V 至 16V,IOH = 800μA,IF = 15 mA)
    - 反相器(反相器顶部-极):VCC - 2.1 V(VCC = 4.5V 至 16V,IOH = 800μA,IF = 0 mA)
    - 输出低电平电压:
    - 缓冲器(缓冲器顶部-极):0.4 V(VCC = 4.5V,IOL = 12.8 mA,IF = 0 mA)
    - 反相器(缓冲器顶部-极):0.4 V(VCC = 4.5V,IOL = 12.8 mA,IF = 0 mA)
    - 最大工作温度范围: -40°C 至 +70°C
    - 存储温度范围: -40°C 至 +85°C

    3. 产品特点和优势


    - 可定制性:用户可以自由选择输出逻辑状态、输出驱动电路、光圈大小、表面处理和安装方式。
    - 高灵敏度和稳定性:采用不透明塑料外壳,减少对环境光线的敏感性。
    - 广泛的工作电压范围:适应各种不同应用场合的需求。
    - 多种配置选项:支持直接TTL、LSTTL和CMOS接口,便于集成到各类系统中。

    4. 应用案例和使用建议


    - 速度和方向指示:用于机械设备的速度监控和方向判断。
    - 旋转编码器:替代传统的机械开关,提供更高的精度和可靠性。
    - 打印机应用:可用于标记纸张的起始位置和行程终点。
    - 滑动门和汽车提升门:通过检测滑动距离来控制门的开关动作。
    建议在应用时注意保持设备周围环境的清洁,避免使用易腐蚀塑料的化学品进行清洗。同时,应根据具体应用需求选择合适的光圈宽度和安装方式,以达到最佳效果。

    5. 兼容性和支持


    OPB960/970/980/990系列光电开关支持直接与TTL、LSTTL和CMOS接口相连,方便与其他电子设备无缝对接。OPTEK公司提供技术支持和定制服务,可根据客户的具体需求进行调整。

    6. 常见问题与解决方案


    - 问题1:设备不响应
    - 解决方法:检查输入电压是否在4.5V至16V之间,确认电源连接正确无误。

    - 问题2:输出信号不稳定
    - 解决方法:检查光圈是否有灰尘或污染物遮挡,清除障碍物后重新测试。

    7. 总结和推荐


    OPB960/970/980/990系列非接触式光逻辑滑槽光学开关凭借其灵活的配置选项和广泛的适用范围,在各种工业和消费类电子产品中表现优异。推荐在需要精确位置检测和控制的应用场景中使用。

OPB992T11Z参数

参数
颜色感应 -
响应时间 70ns
输出类型 -
最小工作供电电压 -
光源 -
感应距离 3.18mm
感应方式 可传导的
最大工作供电电压 -
波长 890nm
长*宽*高 24.64mm*6.35mm*15.63mm
安装方式 底座安装
零件状态 在售
包装方式 散装

OPB992T11Z厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB992T11Z数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB992T11Z OPB992T11Z数据手册

OPB992T11Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
