OPB460N11

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Through-Beam 3.18mm 50ns Buffer,Pull Up 4.5V 16V 导线安装,底座安装 12.57mm*6.6mm*11.05mm
供应商型号: ET-1678591
供应商: 海外现货
标准整包数: 1

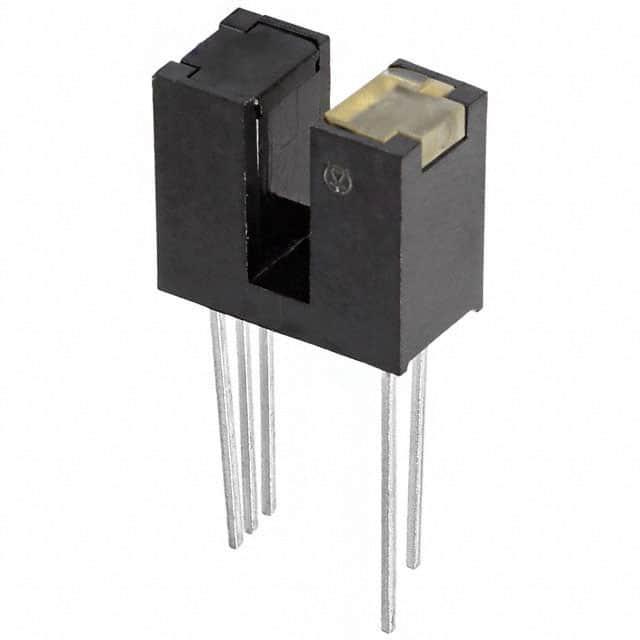

TT ELECTRONICS 光电传感器 OPB460N11

OPB460N11概述

    光电逻辑开关——OPB460, OPB470, OPB480, OPB490 系列

    产品简介


    光电逻辑开关(Photologic®)是TT Electronics旗下OPTEK Technology品牌推出的一款集成光开关产品。它提供了一系列的型号,如OPB460、OPB470、OPB480和OPB490系列。该系列产品设计用于满足工程师在各种场合下的灵活性需求。通过标准的外壳和狭缝宽度,用户可以选择输出类型、极性、壳体材料、光阑宽度以及安装配置方式。这些光开关具有机械开关替换、转速指示(测速仪)、机械极限指示和边缘感应等多种应用。

    技术参数


    - 供电电压范围: 4.5 V 到 16.0 V
    - 输出配置: 可选缓冲10 kΩ输出、开漏输出、反相10 kΩ输出、反相开漏输出
    - 输入电流: 正向直流电流40 mA
    - 反向直流电压: 2 V
    - 光敏元件功耗: 最大75 mW
    - 总功耗: 最大275 mW
    - 传感器和发射器光阑宽度: 0.25 mm

    产品特点和优势


    OPB460, OPB470, OPB480, OPB490系列光开关具备以下优势:
    - 多功能配置: 用户可以选择引脚或导线安装方式、光阑尺寸、输出配置以及壳体材料(透明或不透明)
    - 高可靠性: 工作温度范围广,从-40°C到+85°C
    - 低功耗: 功耗控制良好,适合电池驱动的应用场景
    - 高速率: 数据速率可达250 kBaud

    应用案例和使用建议


    该系列光开关可应用于多个场景:
    - 机械开关替换: 可以替代传统的机械开关,提高可靠性和寿命
    - 速度测量: 适用于需要进行速度检测的应用,例如转速表
    - 机械限位指示: 在机械系统中实现精确的限位检测
    - 边缘检测: 检测物体或材料的边缘
    建议使用时,确保正确选择适当的配置以满足具体应用的需求,同时遵循制造商推荐的安装和使用方法。如遇到任何问题,应及时联系当地代表或厂商技术支持。

    兼容性和支持


    OPB460, OPB470, OPB480, OPB490系列光开关与多种设备兼容,可以支持不同类型的电路板和电缆连接。如果您需要定制电气连接或配件,请联系当地代表或直接联系OPTEK公司获取更多信息。制造商提供了详尽的技术文档和支持服务,帮助客户更好地理解和使用该产品。

    常见问题与解决方案


    常见的问题及其解决方法包括:
    - 输出信号不稳定: 检查电源电压是否在规定范围内,确认所有连接正确无误。
    - 无法正常工作: 确认电路板布局合理,LED是否正确连接,并确保周围没有干扰光源。
    - 过热问题: 确保良好的散热设计,并检查是否符合最大功耗限制。

    总结和推荐


    OPB460, OPB470, OPB480, OPB490系列光电逻辑开关是一款高效、灵活且易于使用的光开关产品。它拥有广泛的适用范围,适用于各种工业自动化、汽车电子以及消费电子等领域。其强大的兼容性、多样化的配置选项以及优良的性能使其成为许多工程项目的理想选择。总体而言,我们强烈推荐此系列光开关给正在寻找高性能光开关解决方案的设计工程师和制造商。

OPB460N11参数

参数
感应方式 Through-Beam
光源 -
最大工作供电电压 16V
感应距离 3.18mm
响应时间 50ns
颜色感应 -
波长 890nm
输出类型 Buffer,Pull Up
最小工作供电电压 4.5V
长*宽*高 12.57mm*6.6mm*11.05mm
安装方式 导线安装,底座安装
零件状态 在售
包装方式 散装

OPB460N11厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB460N11数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB460N11 OPB460N11数据手册

OPB460N11封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.2821 ¥ 36.1833
10+ $ 4.0354 ¥ 34.099
25+ $ 3.696 ¥ 31.2312
50+ $ 3.5609 ¥ 30.0896
100+ $ 3.4269 ¥ 28.9575
500+ $ 3.2898 ¥ 27.7992
库存: 828
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 36.18
