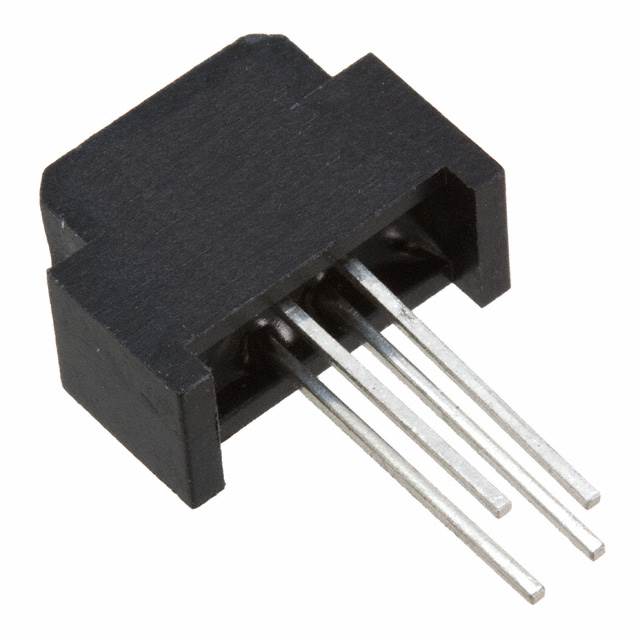

OPB711

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Reflective 2.03mm Phototransistor PCB安装,通孔安装 12.7mm*5.72mm*9.53mm
供应商型号: 828-OPB711
供应商: Mouser
标准整包数: 1
TT ELECTRONICS 光电传感器 OPB711

OPB711概述

    电子元器件产品技术手册:OPB711和OPB712

    1. 产品简介


    OPB711 和 OPB712 是由 TT Electronics 生产的一系列非接触式反射物体传感器,采用红外发射二极管与光电晶体管或光达林顿管的组合设计,适用于多种工业自动化和机器安全领域。这些器件因其高灵敏度和稳定的性能,广泛应用于生产线自动化、设备安全监控、行程末端检测及门传感器等场景。
    产品核心优势在于其能够通过反射表面实现无接触检测,同时提供灵活的输出选择(光电晶体管或光达林顿输出),并具有低功耗和低成本的设计。

    2. 技术参数


    以下是 OPB711 和 OPB712 的关键技术规格:
    | 参数 | OPB711 | OPB712 |
    |
    | LED 峰值波长 | 890 nm | 890 nm |
    | 传感器类型 | 光电晶体管 | 光达林顿管 |
    | 反射距离(英寸/mm) | 0.080"/2.03 mm | "X" = 0.06"/1.5 mm |
    | 输入正向电流(mA) | 最大 50 mA | 最大 50 mA |
    | 峰值正向电流(脉冲) | 3 A | 3 A |
    | 输出电流(mA) | 最大 25 mA | 最大 125 mA |
    | 电源电压(V) | 输入:5 V | 输入:15 V |
    | 工作温度范围(°C) | -40 至 +85 | -40 至 +85 |
    此外,两款器件均采用环氧树脂封装以减少环境光噪声干扰,使其更适合于工业应用中复杂光照条件下的稳定运行。

    3. 产品特点和优势


    - 灵活的输出选项:可选光电晶体管或光达林顿输出,满足不同信号强度需求。
    - 高灵敏度和稳定性:通过环氧树脂过滤环氧封装设计显著提升抗光干扰能力。
    - 非接触式检测:无需直接接触目标即可完成感应任务,提高安全性与可靠性。
    - 宽温范围支持:能够在极端环境下正常工作,适应严苛的应用场景。
    - 低成本塑料外壳:经济实惠且耐用,适合大批量生产需求。

    4. 应用案例和使用建议


    典型应用:
    - 自动化生产线上的物体检测
    - 工业机械的安全防护系统
    - 行程末端检测装置
    - 自动门系统的开关控制
    使用建议:
    - 在选择检测距离时需根据实际反射材料调整,例如反射率较高的表面(如复印纸)检测距离更远。
    - 确保红外发射二极管与反射表面之间的清洁无尘,避免影响检测精度。
    - 避免强光源直射传感器,可能导致误触发。

    5. 兼容性和支持


    OPB711 和 OPB712 支持主流电子电路板设计,可与其他标准元器件轻松搭配使用。厂商提供详尽的技术文档和在线技术支持服务,确保客户能够快速解决问题并进行开发。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 检测不到目标物体 | 检查发射端与接收端对准是否正确 |
    | 输出信号不稳定 | 清洁检测区域并减少周围光源干扰 |
    | 过热保护触发 | 降低正向电流或改善散热设计 |

    7. 总结和推荐


    总结:
    OPB711 和 OPB712 是高性能的红外反射传感器,在非接触式检测领域表现出色。其坚固耐用、成本低廉且易于集成的特点,使其成为工业自动化的理想选择。
    推荐:
    对于需要高精度、高可靠性的非接触式物体检测应用,强烈推荐使用 OPB711 和 OPB712。无论是在自动化生产线还是机器安全系统中,这两款器件都能提供卓越的性能和经济性。如果您正在寻找一款兼具性能与成本优势的传感器解决方案,那么 OPB711 和 OPB712 将是您的不二之选。
    > 作者注:以上内容基于 TT Electronics 官方技术手册整理而成,旨在为用户提供全面的产品分析与参考建议。详细数据请参阅原厂手册。

OPB711参数

参数
输出类型 Phototransistor
最小工作供电电压 -
感应方式 Reflective
波长 890nm
响应时间 -
最大工作供电电压 -
感应距离 2.03mm
光源 -
颜色感应 -
长*宽*高 12.7mm*5.72mm*9.53mm
安装方式 PCB安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

OPB711厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB711数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB711 OPB711数据手册

OPB711封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.7835 ¥ 31.9706
100+ $ 3.186 ¥ 26.9217
500+ $ 2.9925 ¥ 25.2866
库存: 947
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 31.97
