OPB931W51Z

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: Through-Beam 3.18mm 70ns Buffer,Open Collector 4.75V 5.25V 导线安装,底座安装
供应商型号: 1875261
供应商: 海外现货
标准整包数: 1

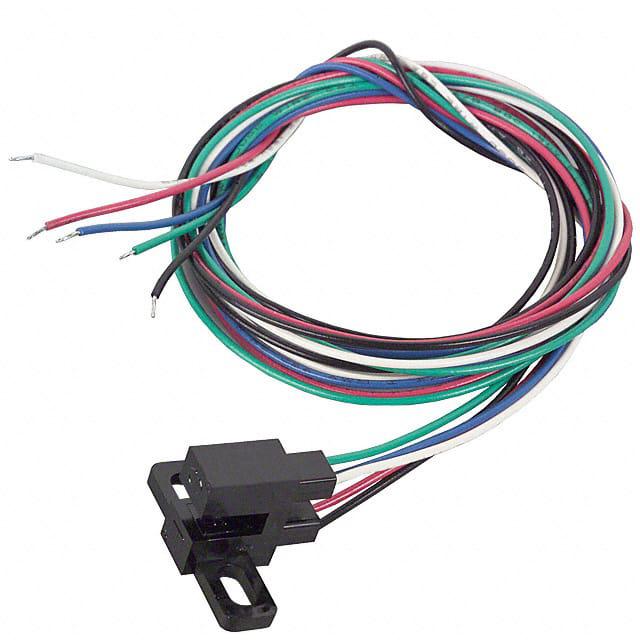

TT ELECTRONICS 光电传感器 OPB931W51Z

OPB931W51Z概述


    产品简介


    OPB930 和 OPB940 系列是由 OPTEK Technology 生产的 Photologic® 光电集成电路开关。这些产品设计用于灵活应对各种设计需求,具备广泛的可定制选项,包括不同类型和极性的 TTL 输出、外壳材料的选择(透明红外线或不透明)、视窗宽度以及引脚(L系列)或线缆(W系列)配置。这些光电开关广泛应用于机械开关替代、速度指示(转速计)以及机械极限指示等领域。

    技术参数


    绝对最大额定值
    - 供电电压(VCC):10 V(不超过3秒)
    - 工作温度范围:-40°C 至 +70°C
    - 存储温度范围:-40°C 至 +85°C
    - 引脚焊接温度(距离外壳1/16英寸,使用烙铁10秒):260°C
    电气规格
    - 前向电压(VF):- - 1.7 V(IF = 20 mA)
    - 反向电流(IR):- - 100 μA(VR = 2.0 V)
    - 工作直流电源电压(VCC):4.75 - 5.25 V
    - 低电平供电电流(ICCL):Totem Pole 与 Open-Collector - - 15 mA(VCC = 5.25, IF = 0 mA)
    - 高电平供电电流(ICCH):Totem Pole 与 Open-Collector - - 15 mA(VCC = 5.25, IF = 15 mA)
    - 低电平输出电压(VOL):Totem Pole 与 Open-Collector - - 0.4 V(VCC = 4.75, IOL = 12.8 mA, IF = 0 mA)
    - 高电平输出电压(VOH):Totem-Pole 与 Open-Collector 2.4 - - V(VCC = 4.75, IOH = -800 μA, IF = 15 mA)

    产品特点和优势


    1. 可定制性强:用户可以根据具体需求选择不同大小的视窗、输出配置、外壳材质以及引脚或线缆配置。
    2. 高稳定性:内置的滞回放大器提高了设备的稳定性。
    3. 抗干扰性强:采用不透明塑料外壳,有效减少了可见光和近红外线环境光的影响。
    4. 多功能应用:适用于机械开关替代、速度指示等多种场合。

    应用案例和使用建议


    应用案例
    - 机械开关替代:将传统的机械开关替换为光电开关,提高系统可靠性。
    - 速度指示(转速计):监测旋转物体的速度。
    - 机械极限指示:用于检测物体的位置或边界。
    使用建议
    - 在安装过程中,应注意避免应力裂缝,可以使用 ND Industries 的 Vibra-Tite 螺纹锁紧。
    - 清洁时推荐使用甲醇和异丙醇,避免使用氯化烃类和酮类溶剂。

    兼容性和支持


    OPB930 和 OPB940 系列产品可以与多种电气连接方式兼容,包括PCB板焊接和线缆连接。厂商提供相应的技术支持,包括定制电气、线缆和连接器。建议用户联系当地代表或直接联系 OPTEK 获取更多详细信息。

    常见问题与解决方案


    1. 问题:如何避免应力裂缝?
    解决办法:使用 ND Industries 的 Vibra-Tite 进行螺纹锁紧,避免长时间高温焊接。
    2. 问题:如何清洁外壳?
    解决办法:推荐使用甲醇和异丙醇作为清洁剂,避免使用氯化烃类和酮类溶剂。

    总结和推荐


    总结:OPB930 和 OPB940 系列光电开关具备高稳定性和广泛的可定制性,适用于多种应用场景。其内部滞回放大器保证了更高的稳定性,不透明外壳有效降低了环境光干扰。
    推荐:鉴于其出色的性能和多样的应用场合,强烈推荐在需要高可靠性和精确控制的应用中使用该产品。

OPB931W51Z参数

参数
感应距离 3.18mm
最大工作供电电压 5.25V
最小工作供电电压 4.75V
响应时间 70ns
波长 -
输出类型 Buffer,Open Collector
光源 -
感应方式 Through-Beam
颜色感应 -
安装方式 导线安装,底座安装
零件状态 在售
包装方式 散装

OPB931W51Z厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB931W51Z数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB931W51Z OPB931W51Z数据手册

OPB931W51Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
