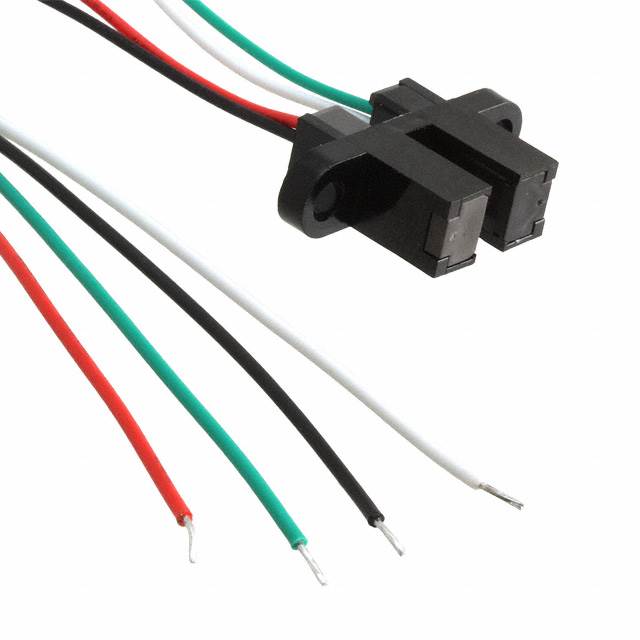

OPB390T55Z

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Through-Beam 3.18mm Phototransistor PCB安装,通孔安装 24.63mm*6.35mm*15.25mm
供应商型号: 828-OPB390T55Z
供应商: Mouser
标准整包数: 1
TT ELECTRONICS 光电传感器 OPB390T55Z

OPB390T55Z概述

    产品概述:通用光断续器系列产品

    1. 产品简介


    本系列光断续器(slotted optical sensors)由TT Electronics旗下的Optek Technology公司推出,包含多个型号:OPB355, OPB360, OPB370, OPB380, OPB390, OPB859, OPB860, OPB870, OPB880, OPB890。这些传感器采用标准的外壳设计,内部配备0.125英寸(3.18毫米)宽的槽,用户可以根据需求定制输出逻辑状态、输出驱动电路、孔径宽度、孔径表面及安装夹位置。此外,这些设备还提供线缆或PCB引线,方便进行电气接口。
    这些光断续器采用不透明塑料作为外壳材料,能有效降低可见光和近红外外部光源对操作的影响。可选孔径宽度提供不同的光学分辨率,用于运动感应。而覆盖式孔径设计可以防尘,开放孔径则提供了对外部光源的最大防护。
    其中,OPB355采用光电二极管检测,线性输出与光强成正比;其他如OPB360、OPB370、OPB380、OPB390、OPB859、OPB860、OPB870、OPB880、OPB890均采用光电晶体管。

    2. 技术参数


    以下是所列型号的主要技术规格:
    - 存储温度范围:-40°C到+100°C(适用于OPB355、OPB360、OPB370、OPB859、OPB860、OPB870系列),-40°C到+85°C(适用于OPB380、OPB390、OPB880、OPB890系列)
    - 工作温度范围:-40°C到+85°C
    - LED电流:正向直流电流50mA,峰值正向电流1A(1微秒脉冲宽度,300pps)
    - 逆向电压:2V
    - 功率耗散:75mW
    - 反向暗电流:对于OPB355,最高为60nA;对于OPB360、OPB370、OPB380、OPB390、OPB859、OPB860、OPB870、OPB880、OPB890系列,最高为100nA
    - 电气特性:具体参数因不同型号而异,如耦合光电二极管的正向电流、正向电压等

    3. 产品特点和优势


    - 灵活定制:用户可根据需要选择孔径宽度(0.050英寸或0.010英寸)、不透明或红外透射壳体材料、安装配置、引线间距或电线类型等。
    - 多种封装形式:支持覆盖式或开放孔径,增强对外界环境的适应性。
    - 广泛的电气输出电流范围:最大可达到30mA,满足不同应用需求。
    - 环境适应性强:可承受从-40°C至+85°C的工作温度范围。

    4. 应用案例和使用建议


    这类传感器广泛应用于非接触物体检测、生产线自动化、机器自动化、设备安全和机械安全等领域。例如,在生产线上的物料检测,可以通过调节传感器的位置和孔径来实现精准检测。建议用户根据具体应用需求选择合适的孔径宽度和安装方式以优化检测精度。

    5. 兼容性和支持


    所有型号都符合欧盟RoHS指令要求,且可提供定制化服务,如电气、线缆等方面的个性化需求。厂商提供详尽的技术文档和客户支持,确保用户能够高效地集成和应用这些传感器。

    6. 常见问题与解决方案


    - 问题:传感器的输出信号不稳定。
    - 解决办法:检查电源电压是否稳定,确保所有连接可靠无误;如果问题依旧,尝试调整孔径宽度或更换新的传感器。

    - 问题:设备在高温环境下运行时表现不佳。
    - 解决办法:确认实际工作温度不超过规定的最大值,考虑在必要时增加散热措施。

    7. 总结和推荐


    综合上述各方面因素,这一系列的光断续器产品因其高度的灵活性和可靠性,在工业自动化和安全检测领域具有显著的应用价值。无论是对于制造商还是系统集成商来说,都是值得信赖的选择。强烈推荐给那些寻求高性能、多功能、易于集成的光电传感器的用户。

OPB390T55Z参数

参数
响应时间 -
输出类型 Phototransistor
最大工作供电电压 -
感应距离 3.18mm
光源 -
颜色感应 -
波长 890nm
感应方式 Through-Beam
最小工作供电电压 -
长*宽*高 24.63mm*6.35mm*15.25mm
安装方式 PCB安装,通孔安装
零件状态 在售
包装方式 散装

OPB390T55Z厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB390T55Z数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB390T55Z OPB390T55Z数据手册

OPB390T55Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.7845 ¥ 48.879
100+ $ 5.2272 ¥ 44.1698
库存: 761
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 48.87
