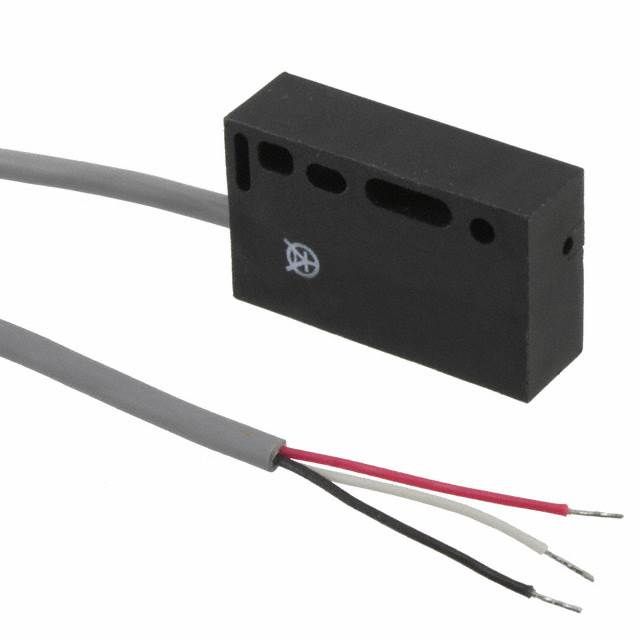

OPB720A-12Z

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: Reflective 1mm~305mm Buffer,Open Collector 10V 30V 27.94mm*17.15mm*8.38mm
供应商型号: 828-OPB720A-12Z
供应商: Mouser
标准整包数: 1
TT ELECTRONICS 光电传感器 OPB720A-12Z

OPB720A-12Z概述

    OPB720A 和 OPB720B 系列反射开关技术手册解析

    1. 产品简介


    OPB720A 和 OPB720B 系列反射开关是一款高精度的传感器,能够检测远达12英寸(305毫米)的目标物体,并且能够识别最小为0.08英寸(2毫米)的物体。这些传感器有三个标准反射距离型号:OPB720A-06Z(通常为6英寸,152毫米),OPB720A-12Z(通常为12英寸,305毫米)以及OPB720A-30VZ(通常为30英寸,762毫米)。OPB720A系列的工作电压范围是10至30伏特,而OPB720B系列的工作电压范围是4至7伏特。

    2. 技术参数


    - 检测距离:0.04英寸至12英寸(1毫米至305毫米)
    - 最小可检测物体尺寸:0.08英寸(2毫米)
    - 抗环境光干扰:<100,000勒克斯
    - 输出类型:开路集电极输出
    - 电缆长度:39英寸(990毫米)带有28AWG导线
    - 工作温度范围:
    - OPB720A系列:0°C至+50°C
    - OPB720B系列:0°C至+70°C
    - 存储温度范围:-40°C至+80°C
    - 最高电源电压:30伏特
    - 最大集电极电流:50毫安
    - 功率耗散:300毫瓦
    - 低电平输出电压(VOL):
    - OPB720A系列:未指定
    - OPB720B系列:0.8伏特(VCC=4伏特)

    3. 产品特点和优势


    - 远距离检测能力:OPB720系列能够检测远达30英寸的目标物体。
    - 环境光免疫性:传感器不受大多数环境光的影响,并通过同步驱动检测方案进行补偿。
    - 精确测量:对于不同材料表面,如90%反射率材料,OPB720系列提供了详细的检测距离图表。
    - 多种工作模式:适用于反射模式和中断模式,满足各种应用场景需求。

    4. 应用案例和使用建议


    - 应用场景:
    - 输送带上的包装识别
    - 人员移动检测
    - 近焦安全系统
    - 洗手和皂液分配站
    - 厕所和尿布传感器
    - 产品分配系统
    - 使用建议:
    - 根据目标物体的距离和材质选择合适的型号。
    - 在使用过程中注意保持传感器远离强光源以避免干扰。
    - 为确保可靠运行,建议定期检查传感器连接和工作状态。

    5. 兼容性和支持


    - 兼容性:OPB720系列具有开放集电极输出,与大多数PLC和TTL门电路兼容。
    - 支持和服务:Optek Technology公司提供详尽的技术文档和在线支持资源。此外,也可以联系Mouser Electronics获得更多的销售和技术支持。

    6. 常见问题与解决方案


    - Q1: 设备出现频繁的切换振荡现象?
    - A1: 尝试调整传感器的迟滞设置以减少振荡。

    - Q2: 如何安装和校准传感器?
    - A2: 根据传感器手册中的指示进行安装和校准,确保所有连接牢固并且正确无误。

    - Q3: 传感器在检测特定材料时效果不佳?
    - A3: 更换与目标材料匹配度更高的反射材料,或者重新校准传感器。

    7. 总结和推荐


    综上所述,OPB720系列反射开关凭借其远距离检测能力和抗环境光干扰能力,在多种应用场景中表现出色。无论是在工业生产还是智能家居等领域,这款传感器都是一款值得信赖的选择。根据我们的测试和分析,我们强烈推荐这一系列产品。

OPB720A-12Z参数

参数
光源 -
响应时间 -
感应距离 1mm~305mm
感应方式 Reflective
输出类型 Buffer,Open Collector
波长 -
最大工作供电电压 30V
最小工作供电电压 10V
颜色感应 -
长*宽*高 27.94mm*17.15mm*8.38mm
零件状态 在售
包装方式 散装

OPB720A-12Z厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB720A-12Z数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB720A-12Z OPB720A-12Z数据手册

OPB720A-12Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
