首页  >  产品百科  >  OPB820S5

OPB820S5

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Through-Beam 2.03mm Phototransistor PCB安装,通孔安装 15.24mm*6.35mm*8.89mm
供应商型号: 11MZ-OPB820S5
供应商: 云汉优选
标准整包数: 1

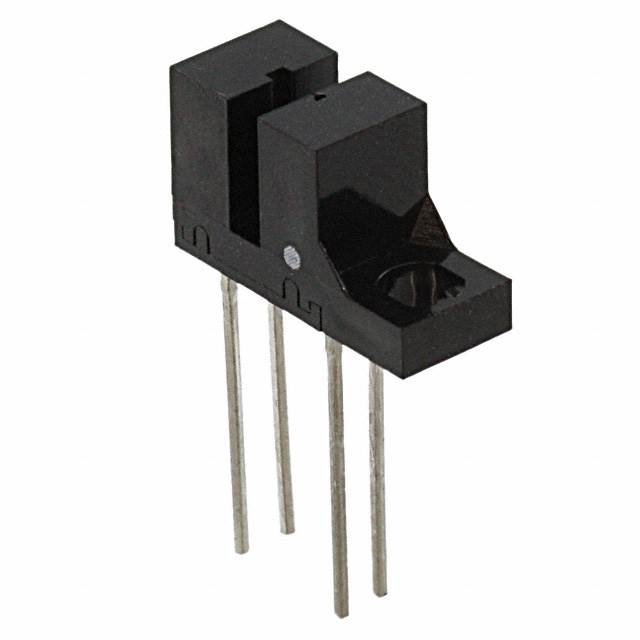

TT ELECTRONICS 光电传感器 OPB820S5

OPB820S5概述

    Slotted Optical Switch:OPB820S, OPB821Z, OPB821SZ

    产品简介


    Slotted Optical Switch(槽式光开关) 是一种非接触式的电子元件,主要用于检测物体的存在。它由一个红外发光二极管(LED)和一个NPN硅光电晶体管组成,封装在一个低成本的黑色塑料外壳内。这些设备通常用于自动化设备、装配线和安全系统中,以实现精确的非接触式物体检测。

    技术参数


    - LED峰值波长:890 nm
    - 光电晶体管类型:NPN硅光电晶体管
    - 安装方式:PC板安装(OPB820S),带24英寸26 AWG线缆(OPB821Z)
    - 窗口尺寸:宽0.080英寸(2.03 mm),深0.250英寸(8.89 mm)
    - 引脚间距:0.275英寸(6.96 mm)
    电气特性(TA = 25°C):
    - 正向电压(VF):0 - 1.7 V(IF = 20 mA)
    - 反向电流(IR):0 - 100 μA(VR = 2 V)
    - 集电极-发射极击穿电压(V(BR)CEO):≥ 30 V
    - 集电极-发射极饱和电压(VCE(SAT)):0.4 V(IC = 250 μA, IF = 20 mA)
    绝对最大额定值:
    - 存储和工作温度:-40°C至+85°C
    - 引脚焊接温度:260°C(1/16英寸[1.6 mm]距离外壳)

    产品特点和优势


    - 非接触式切换:减少磨损和误触发,适合高精度检测应用。
    - 四种标准孔径大小:提供高分辨率,适应不同的检测需求。
    - 低轮廓设计:紧凑的尺寸,适合空间有限的应用。
    - 多种安装选项:可以选择PC板安装或线缆连接。

    应用案例和使用建议


    这些开关在各种自动化设备和安全系统中广泛使用。例如,在机械臂控制中,通过检测是否有物体进入其操作范围来触发相应的动作;在安全门系统中,检测到阻挡物时会触发警报或关闭门。
    使用建议:
    - 安装方向:根据不同的使用场景选择合适的安装方向,如左至右或上至下。
    - 响应时间:考虑到不同应用场景对响应速度的要求,合理选择产品型号。

    兼容性和支持


    - 兼容性:与标准的PCB安装和电线连接相兼容,适用于大多数电子系统。
    - 支持:制造商提供技术支持和服务,确保用户能够顺利安装和调试。

    常见问题与解决方案


    - 问题一:正向电压过高
    - 解决方案:检查接线是否正确,LED是否过载。
    - 问题二:反向电流过大
    - 解决方案:确认电路设计无误,检查是否存在短路。
    - 问题三:无法正常响应
    - 解决方案:检查窗口是否有遮挡物,或是否安装在正确的位置。

    总结和推荐


    综合评估:
    - 主要优点:高精度、非接触式操作、多种安装选项、良好的耐用性。
    - 推荐:该产品适用于需要高精度和可靠性的自动化和安全系统。对于需要非接触式物体检测的应用来说,是最佳的选择之一。
    总之,Slotted Optical Switch 在各种自动化设备和安全系统中表现出色,提供了可靠和高效的功能。无论是对于工厂自动化还是安全系统,这款产品都值得推荐。

OPB820S5参数

参数
输出类型 Phototransistor
感应方式 Through-Beam
最大工作供电电压 -
光源 -
波长 890nm
响应时间 -
最小工作供电电压 -
感应距离 2.03mm
颜色感应 -
长*宽*高 15.24mm*6.35mm*8.89mm
安装方式 PCB安装,通孔安装
零件状态 在售
包装方式 散装

OPB820S5厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB820S5数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB820S5 OPB820S5数据手册

OPB820S5封装设计

查看详情并下载
Symbol
Footprint
3D Model
