OPB800L55

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Through-Beam 9.53mm Phototransistor PCB安装,通孔安装 31.24mm*6.6mm*11.05mm
供应商型号: 1497913
供应商: 海外现货
标准整包数: 1

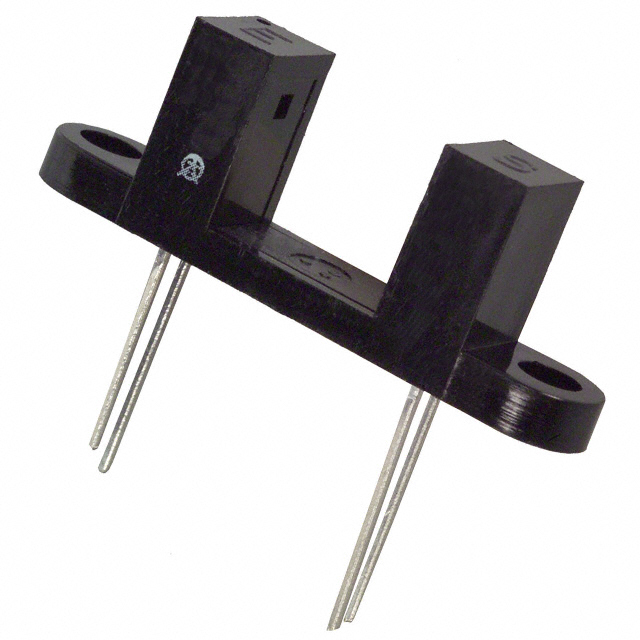

TT ELECTRONICS 光电传感器 OPB800L55

OPB800L55概述

    宽槽隙光学开关:OPB800系列技术手册

    1. 产品简介


    宽槽隙光学开关(Wide Gap Slotted Optical Switch)是一款高性能传感器,专为非接触式物体检测和多种自动化系统设计。该系列分为OPB800L和OPB800W两种型号,分别为PC板安装型和远程安装型,旨在满足不同应用场景的需求。
    - 产品类型:宽槽隙光学开关
    - 主要功能:非接触式物体检测、自动化生产线控制、设备安全等
    - 应用领域:工业自动化、机器安全、装配线控制等

    2. 技术参数


    以下是OPB800系列的技术规格,这些参数帮助用户更好地了解产品的电气特性和工作环境要求。
    | 参数 | 描述 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 工作温度范围 | 操作温度 | -40 | 25 | 85 | °C |
    | 存储温度范围 | 存储温度 | -40 80 | °C |
    | 输入二极管正向电流 | 正向直流电流 50 | mA |
    | 输入二极管反向电压 | 反向直流电压 2 | V |
    | 输出光电晶体管集电极电流 | 集电极直流电流 30 | mA |
    | 输出光电晶体管饱和电压 | 集电极-发射极饱和电压 | - | - | 0.4 | V |
    | 暗电流 | 集电极-发射极暗电流 100 | nA |
    | 接触光功率 | 集电极开启电流 | 0.625 2.25 | mA |

    3. 产品特点和优势


    OPB800系列宽槽隙光学开关具备以下独特的功能和优势:
    - 宽槽隙设计:0.375英寸(9.525毫米)的宽槽隙设计允许灵活调整,以适应不同的应用场景。
    - 可选的光圈尺寸:可根据需求选择不同大小的光圈。
    - 可定制的输出参数:提供多种电气输出参数,用户可以按照需求进行选择。
    - 材料选择:可以选用透红外塑料外壳或不透明塑料外壳,增强了对光的抗干扰能力。
    - 多种安装方式:PC板安装或带24英寸(610毫米)长26 AWG电线的远程安装,方便用户根据需要选择。

    4. 应用案例和使用建议


    OPB800系列广泛应用于非接触式物体检测和工业自动化领域。例如,在自动装配线上,可以通过设置不同的光圈尺寸和位置,精确控制生产流程,提高生产效率和安全性。
    使用建议:
    - 在极端环境下使用时,注意产品的温度限制,确保其在指定的工作范围内运行。
    - 使用适当的清洁剂和正确的焊接工艺,确保长时间稳定工作。
    - 在安装过程中,选择合适的光圈和外壳材质,以提高抗干扰性能。

    5. 兼容性和支持


    OPB800系列光学开关具有良好的兼容性,可以与其他标准电子元器件和控制系统轻松集成。制造商提供了详尽的支持服务,包括产品咨询、安装指南和技术支持。

    6. 常见问题与解决方案


    常见问题及解决方案:
    - 问题:设备无法正常工作。
    解决方案:检查安装过程中的电气连接,确认焊接质量,避免虚焊或短路。
    - 问题:设备敏感度不足。
    解决方案:尝试更换不同光圈尺寸或外壳材质,以提高抗干扰性能。
    - 问题:设备过热。
    解决方案:确保在规定的温度范围内使用,并适当减少功耗。

    7. 总结和推荐


    综上所述,OPB800系列宽槽隙光学开关凭借其灵活性、可定制性和高可靠性,在多种自动化和检测应用中表现出色。该产品适用于广泛的工业应用场景,并且提供良好的技术支持和服务。因此,强烈推荐在需要非接触式物体检测和自动化控制的应用中使用OPB800系列光学开关。

OPB800L55参数

参数
感应距离 9.53mm
响应时间 -
波长 890nm
光源 -
颜色感应 -
感应方式 Through-Beam
最大工作供电电压 -
最小工作供电电压 -
输出类型 Phototransistor
长*宽*高 31.24mm*6.6mm*11.05mm
安装方式 PCB安装,通孔安装
零件状态 在售
包装方式 散装

OPB800L55厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB800L55数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB800L55 OPB800L55数据手册

OPB800L55封装设计

查看详情并下载
Symbol
Footprint
3D Model
