OPB821Z

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Through-Beam 2.03mm Phototransistor 通孔安装 15.24mm*6.35mm*8.89mm
供应商型号: N-OPB821Z
供应商: 云汉优选
标准整包数: 1
TT ELECTRONICS 光电传感器 OPB821Z

OPB821Z概述

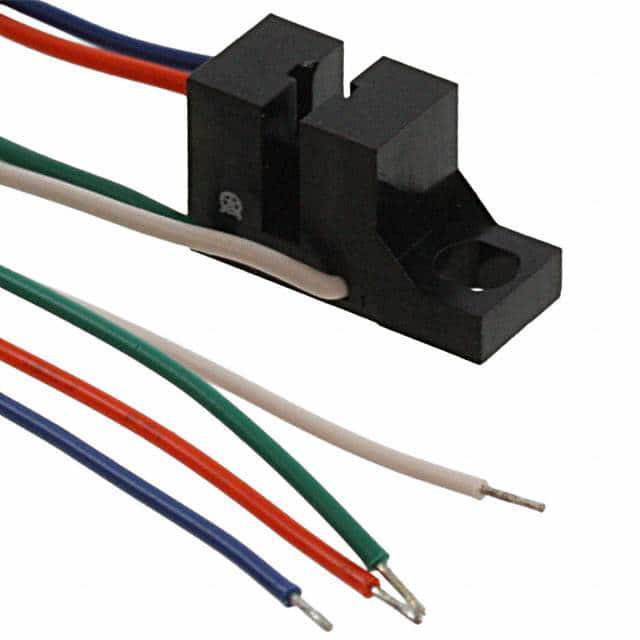

    Slotted Optical Switch: OPB820S, OPB821Z, OPB821SZ

    产品简介


    Slotted Optical Switch(槽式光开关)是一种用于非接触式检测物体存在的光电设备。它由红外发射二极管(LED,中心波长为890纳米)和NPN硅光晶体管组成,安装在一个低成本的黑色塑料外壳内。每个设备都有一个0.080英寸(2.03毫米)宽的狭缝和一个0.040英寸(1.02毫米)宽的孔口。光晶体管的切换发生在不透明物体穿过狭缝时。这些设备适用于多种应用场合,如非接触式物体感应、生产线自动化、机器自动化、设备安全和机器安全。

    技术参数


    以下是该系列产品的详细技术规格和性能参数:
    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 | 测试条件 |
    |
    | 输入二极管
    | VF(正向电压) 1.7 | V | IF=20mA |
    | IR(反向电流) 100 | μA | VR=2V |
    | 输出光晶体管
    | V(BR)CEO(击穿电压) | 30 | - | - | V | IC=100mA |
    | V(BR)ECO(击穿电压) | 5 | - | - | V | IE=100μA |
    | ICEO(暗电流) 100 | nA | VCE=10V, IF=0, IE=0 |
    | 饱和电压 0.4 V | IC=250μA, IF=20mA |
    | 通态集电极电流 | 500 | 60 | 300 | μA | VCE=5V, IF=20mA |
    绝对最大额定值:
    - 存储和操作温度:-40°C至+85°C
    - 引脚焊接温度(距离管壳1.6mm处,5秒内用烙铁焊接):260°C
    - 输入二极管:连续正向电流50mA;峰值正向电流(1μs脉宽,300pps):1A;反向电压:2V;功率耗散:100mW
    - 输出光晶体管:集电极-发射极电压30V;发射极-集电极电压5V;功率耗散:100mW

    产品特点和优势


    该产品的主要特点是其非接触式开关设计、高分辨率的四种标准孔径尺寸、低轮廓高度以及多种安装方式(PCB板或电线连接)。该系列产品可以用于各种自动化设备中,实现高效和精确的物体检测,具有广泛的应用范围和市场竞争力。

    应用案例和使用建议


    应用案例:
    - 在生产线上使用该设备进行非接触式物体感应。
    - 作为机器自动化的一部分,用于监测设备状态和位置。
    - 在设备安全系统中,用于检测障碍物并触发相应动作。
    使用建议:
    - 在安装过程中要注意避免应力开裂,建议使用ND Industries的Vibra-Tite进行线锁定。
    - 确保设备在规定的存储和操作温度范围内使用,以确保长期可靠运行。

    兼容性和支持


    兼容性:
    - 该产品与现有的电子元件和设备兼容,可以在各种不同的应用环境中使用。
    - 提供详细的包装图和引脚定义,方便用户进行快速组装和测试。
    支持:
    - 厂商提供详尽的技术文档和客户服务支持,帮助用户解决安装和使用过程中的问题。
    - 提供详细的常见问题解答(FAQ),有助于用户迅速找到解决方案。

    常见问题与解决方案


    - Q: 设备在高温环境下能否正常工作?
    - A: 设备可以在-40°C到+85°C的温度范围内工作,但需要确保在规定温度范围内使用。
    - Q: 如何避免引脚焊接过程中出现开裂?
    - A: 使用ND Industries的Vibra-Tite进行线锁定,可以有效避免引脚焊接过程中的开裂问题。

    总结和推荐


    综上所述,Slotted Optical Switch(槽式光开关)是一款高性能、多功能的电子元件,特别适用于自动化生产和设备安全系统。其独特的非接触式开关设计和多种标准孔径尺寸使其在多个应用领域中表现出色。总体而言,这款产品在技术和市场上均具备很高的价值,值得推荐给对自动化控制和安全检测有需求的用户。

OPB821Z参数

参数
颜色感应 -
响应时间 -
波长 890nm
最大工作供电电压 -
感应方式 Through-Beam
输出类型 Phototransistor
最小工作供电电压 -
感应距离 2.03mm
光源 -
长*宽*高 15.24mm*6.35mm*8.89mm
安装方式 通孔安装
零件状态 在售
包装方式 散装
