OPB972T51

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Through-Beam 3.18mm 70ns 4.75V 5.25V PCB安装,通孔安装 24.63mm*6.35mm*10.8mm
供应商型号: 828-OPB972T51
供应商: Mouser
标准整包数: 1

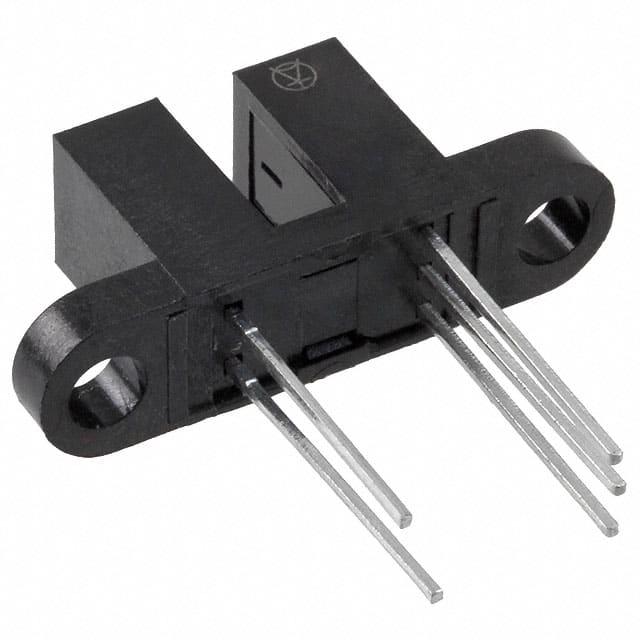

TT ELECTRONICS 光电传感器 OPB972T51

OPB972T51概述

    Photologic® Slotted Optical Switch: OPB960, OPB970, OPB980, OPB990 Series

    产品简介


    Photologic® Slotted Optical Switch 系列(包括OPB960、OPB970、OPB980和OPB990型号)是由TT Electronics生产的非接触式光学开关。这些设备旨在满足特定应用需求,具有广泛的适用范围,适用于多种场景,包括速度和方向指示、旋转编码器、机械开关替代品以及打印设备中的应用等。这些光学开关通过标准外壳设计提供,其中包含一个宽为0.125英寸(3.18毫米)的槽口,可以满足不同的应用要求。

    技术参数


    - 存储温度范围:-40°C至+85°C
    - 操作温度范围:-40°C至+70°C
    - 输入二极管功率耗散:最大100毫瓦
    - 输入二极管正向直流电流:最大40毫安(TA = 25°C)
    - 传感器供电电压:4.5至18伏特
    - 输出光电逻辑功率耗散:最大200毫瓦
    - 短路输出电流到地面:1秒内最大30毫安
    - VCC至地面的电源电压:最大18伏特
    - 低电平输出电压:当电流为12.8毫安时,缓冲推拉模式下为0.4伏特
    - 高电平输出电压:当电流为15毫安时,缓冲推拉模式下为VCC - 2.1伏特
    - 传播延迟时间:从低到高、从高到低的最大5微秒
    - 工作直流供电电压:4.5至16伏特

    产品特点和优势


    Photologic® Slotted Optical Switch系列具备以下独特功能和优势:
    - 可以选择逻辑和输出驱动电路。
    - 提供不同的孔径尺寸(覆盖或敞开)。
    - 支持电线和PCB引线两种电气接口。
    - 拥有多种安装特性,适应不同需求。
    - 直接与TTL、LSTTL和CMOS接口兼容。
    - 遵守欧盟RoHS指令。

    应用案例和使用建议


    Photologic® Slotted Optical Switch系列广泛应用于各种设备中,例如:
    - 速度和方向指示:可用于自动门和其他需要检测移动的应用。
    - 机械开关替代品:如打印机中的顶点、行程结束和初始位置检测。
    - 汽车滑动门和升降门:在这些应用中,其耐用性和准确性非常重要。
    使用建议:
    - 在进行装配时,请参考手册中的说明,特别是关于焊接和固定方面的细节。
    - 使用推荐的扭矩值来紧固螺丝或螺栓,避免塑料部件损坏。
    - 当使用锁紧化合物时,推荐使用ND Vibra-Tite® Formula 3,以防止应力开裂。

    兼容性和支持


    Photologic® Slotted Optical Switch系列可以与多种设备和元器件配合使用,支持直接与TTL、LSTTL和CMOS接口连接。如果需要更详细的定制服务,可以直接联系当地的代表或OPTEK获取更多信息。

    常见问题与解决方案


    1. 问题:如何处理输入二极管过流?
    - 解决方案:请确保输入二极管不会直接连接到电压源,必须使用外部限流电阻。

    2. 问题:焊接时的温度控制?
    - 解决方案:建议焊接温度不要超过260°C,对于焊点附近温度控制更为严格。

    总结和推荐


    Photologic® Slotted Optical Switch系列提供了灵活的设计选项和高度可靠的性能,适用于多种工业和消费电子应用。其坚固耐用的设计和广泛的操作条件使其成为许多项目的理想选择。总体来说,这款产品在多个方面表现出色,值得在相关应用中推广和使用。

OPB972T51参数

参数
感应方式 Through-Beam
输出类型 -
最小工作供电电压 4.75V
响应时间 70ns
颜色感应 -
波长 890nm
光源 -
最大工作供电电压 5.25V
感应距离 3.18mm
长*宽*高 24.63mm*6.35mm*10.8mm
安装方式 PCB安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

OPB972T51厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB972T51数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB972T51 OPB972T51数据手册

OPB972T51封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.6575 ¥ 39.3559
100+ $ 3.9528 ¥ 33.4012
500+ $ 3.8325 ¥ 32.3846
1000+ $ 3.675 ¥ 31.0538
库存: 524
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 39.35
