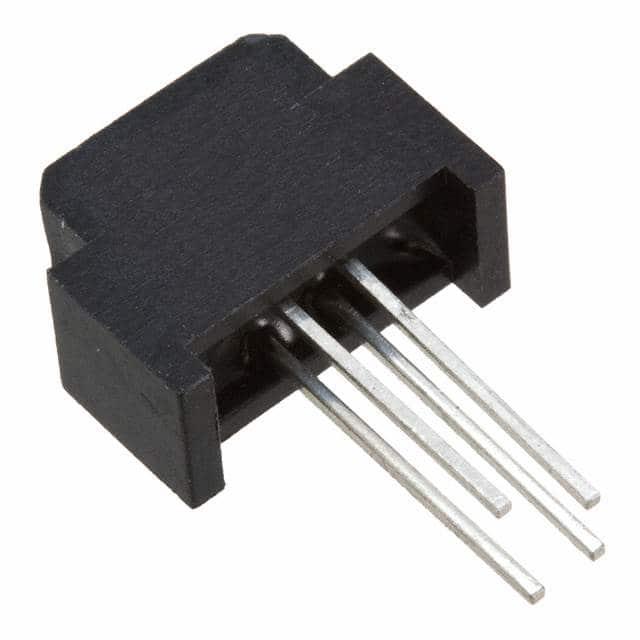

OPB712

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Reflective 2.03mm 30μs Photodarlington 1.7V PCB安装,通孔安装 12.7mm*5.72mm*9.53mm
供应商型号: N-OPB712
供应商: 云汉优选
标准整包数: 1
TT ELECTRONICS 光电传感器 OPB712

OPB712概述

    # OPB711/OPB712 红外反射式传感器技术手册

    产品简介


    OPB711 和 OPB712 是由红外发光二极管(LED)和光敏元件组成的非接触式反射物体传感器。其中,OPB711 使用的是一个NPN硅光敏晶体管作为输出,而OPB712 则采用NPN硅光电达林顿管(photodarlington)作为输出。这些传感器封装在一个黑色不透明的塑料外壳内,两个部件“侧对侧”地安装在平行轴上。LED和光敏元件均被滤光环氧树脂封装,以减少环境光噪声干扰。当有反射物体进入其视野范围时,才会响应来自发射器的辐射。
    主要应用领域
    - 装配线自动化
    - 机器自动化
    - 机器安全
    - 末端行程传感器
    - 门传感器

    技术参数


    以下是OPB711和OPB712的主要技术参数,包括电气特性和工作环境:
    发射器(LED)
    - 峰值波长:890nm
    - 正向直流电流(IF):50 mA
    - 脉冲峰值电流(脉冲宽度1μs,频率300 pps):3 A
    - 正向电压(VF):1.7 V @ 20 mA
    - 反向电流(IR):100 μA @ 2 V
    - 反向直流电压:2 V
    接收器
    OPB711 (光敏晶体管)
    - 光敏晶体管集电极-发射极电压(VCER):24 V
    - 集电极-发射极击穿电压(V(BR)CEO):24 V @ 100 µA
    - 输出功率耗散(PD):80 mW
    - 输出集电极饱和电压(VCE(SAT)):0.4 V @ 20 mA, IC = 50 µA
    - 输出集电极电流(IC):35 mA @ 20 mA, VCE = 5 V, d = 0.080” (2.03 mm)
    OPB712 (光电达林顿管)
    - 光电达林顿集电极-发射极电压(VCER):15 V
    - 集电极-发射极击穿电压(V(BR)CEO):15 V @ 100 µA
    - 输出功率耗散(PD):125 mW
    - 输出集电极饱和电压(VCE(SAT)):1.1 V @ 20 mA, IC = 50 µA
    - 输出集电极电流(IC):20 mA @ 20 mA, VCE = 5 V, d = 0.080” (2.03 mm)
    工作环境
    - 储存温度范围:-40°C 至 +85°C
    - 铅焊接温度(1/16英寸(1.6mm)远离外壳,用烙铁焊接5秒):260°C

    产品特点和优势


    选择性
    - 用户可以选择光敏晶体管或光电达林顿作为输出方式,以满足不同的应用需求。
    漫反射检测
    - 由于无聚焦设计,这些传感器特别适合于漫反射表面的检测。
    经济性
    - 低成本塑料封装设计有助于降低总体成本,使其适用于大批量生产。
    过滤选项
    - 提供带过滤和无过滤的选择,可以根据具体应用需求选择合适的型号。

    应用案例和使用建议


    应用案例
    - 装配线自动化:例如,在生产线上的材料检测、零件装配确认等。
    - 门传感器:例如,用于自动门的开启与关闭检测。
    - 安全监控:如机器安全区域的进入检测。
    使用建议
    - 在实际应用中,确保LED和检测面之间的距离符合设计要求,以保证传感器的最佳工作状态。
    - 选择合适的过滤器,以适应不同的光照条件和反射表面材质。
    - 注意电源电压和电流限制,避免过载。

    兼容性和支持


    兼容性
    - 这些传感器通常可以与各种标准电路板和系统兼容,但需要根据具体的应用进行测试验证。
    支持
    - 厂商提供了详尽的技术文档和支持服务,用户可以通过制造商的网站获取进一步的技术资料和帮助。

    常见问题与解决方案


    常见问题及解决方案
    - Q1:传感器出现信号不稳定
    - A1:检查LED和光敏元件之间是否有足够的隔离,确保无外界光干扰。
    - Q2:输出电流偏低
    - A2:调整电路中的电阻值或电源电压,确保传感器工作在最佳状态。
    - Q3:传感器无法正常工作
    - A3:检查接线是否正确,确认供电电压和电流在规定的范围内。

    总结和推荐


    总体评价
    - OPB711 和 OPB712 系列传感器凭借其独特的设计和出色的性能,在多种工业和自动化应用中表现卓越。光敏晶体管和光电达林顿两种输出方式的选择也为用户提供了更多的灵活性。

    推荐
    - 基于其出色的功能和广泛的适用性,我们强烈推荐使用这些传感器,特别是对于需要非接触式检测和高可靠性解决方案的应用场景。

OPB712参数

参数
响应时间 30μs
波长 890nm
感应距离 2.03mm
颜色感应 -
最大工作供电电压 1.7V
最小工作供电电压 -
输出类型 Photodarlington
感应方式 Reflective
光源 -
长*宽*高 12.7mm*5.72mm*9.53mm
安装方式 PCB安装,通孔安装
零件状态 在售
包装方式 散装

OPB712厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB712数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB712 OPB712数据手册

OPB712封装设计

查看详情并下载
Symbol
Footprint
3D Model
