OPB855

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 935nm Through-Beam 5.21mm Phototransistor PCB安装,通孔安装
供应商型号: N-OPB855
供应商: 云汉优选
标准整包数: 1
TT ELECTRONICS 光电传感器 OPB855

OPB855概述


    产品简介


    产品概述

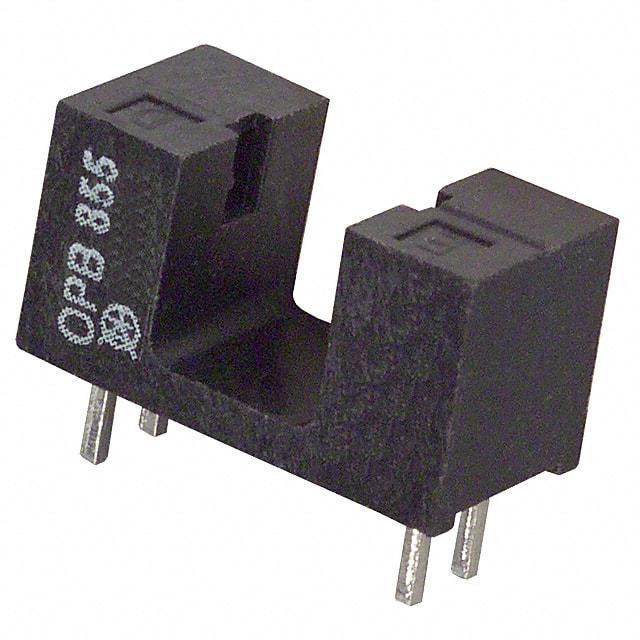

    OPB855是一款由TT Electronics生产的槽型光电开关(slotted optical switch),专为非接触式物体检测和自动化系统设计。该光电开关由一个红外发光二极管(LED)和一个NPN硅光晶体管组成,分别安装在一个塑料外壳上相对的两侧。通过该装置的光路一旦被不透明物体遮挡,光晶体管就会触发切换。
    主要功能
    - 红外光发射与检测:红外LED负责发射红外光,当不透明物体穿过光路时,红外光会被阻挡。
    - 物体检测:NPN硅光晶体管用于检测光的变化,从而实现物体的检测。
    - 非接触式操作:OPB855通过非接触方式工作,适用于需要高可靠性和精确性的场合。
    应用领域
    - 装配线自动化:用于监控和控制装配线上的物体移动。
    - 机械设备安全:在机械安全系统中,用于检测物体的位置或运动状态。
    - 设备安保:用于监测设备是否正常运行,防止未经授权的操作。

    技术参数


    存储与工作温度范围
    - 存储温度范围:-40°C 至 +85°C
    - 工作温度范围:-40°C 至 +85°C
    额定值与极限值
    - 存储及焊接温度:最高260°C,持续时间5秒(使用1/16英寸焊接铁)
    - 输入二极管额定值
    - 正向直流电流:50mA
    - 峰值正向电流:1A(脉冲宽度1秒,每秒300次脉冲)
    - 反向直流电压:2V
    - 功耗:100mW
    - 输出光电晶体管额定值
    - 集电极-发射极击穿电压:30V
    - 发射极-集电极击穿电压:5V
    - 集电极直流电流:30mA
    - 功耗:100mW
    电气特性
    - 输入二极管
    - 正向电压降(VF):典型值1.30V,最大值1.80V,IF=20mA
    - 反向电流(IR):最大值100μA,VR=2V
    - 输出光电晶体管
    - 集电极-发射极击穿电压(V(BR)CEO):最小值30V,IC=1mA
    - 发射极-集电极击穿电压(V(BR)ECO):最小值5V,IE=100μA
    - 暗电流(ICEO):最大值100nA,VCE=10V,IF=0,EE=0
    - 饱和电压(VCE(SAT)):最大值0.4V,IC=400mA,IF=20mA
    - 通态集电极电流(IC(ON)):最小值1.50mA,最大值20.0mA,VCE=5V,IF=20mA

    产品特点和优势


    特点
    - 低轮廓设计:总高度仅6.86毫米,适合空间受限的应用。
    - PCB安装:适用于印刷电路板安装,确保稳固且易于集成。
    - 特定尺寸的光路:光路宽度为5.21毫米,深度为5.59毫米,适用于多种应用。
    - 不透明塑料外壳:防止外部光干扰,提高检测精度。
    优势
    - 高可靠性:采用红外技术和非接触式操作,确保长期稳定运行。
    - 广泛适用性:适用于各种自动化设备和安全系统。
    - 简便易用:无需频繁维护,简化安装过程。

    应用案例和使用建议


    应用案例
    OPB855可应用于多种场合,如自动化装配线、机械设备安全系统和设备安保。例如,在一台自动化传送带上,当物体到达某个位置时,该光电开关可以立即检测到并发出信号,以控制机器的动作。
    使用建议
    - 环境因素考虑:考虑到存储和工作温度范围,选择合适的安装位置以避免极端温度条件。
    - 连接建议:确保所有接线牢固可靠,防止松动导致信号不稳定。
    - 清洁与保养:定期检查并清理传感器周围的灰尘和杂质,以确保检测精度。

    兼容性和支持


    兼容性
    OPB855光电开关具有广泛的兼容性,可以与多种电路和系统接口。其紧凑的设计使其易于集成到现有设备中,无需大规模改动。
    支持
    TT Electronics提供全面的技术支持和售后服务。客户可以通过官方渠道获取详细的安装指南和技术文档,确保产品正确使用和维护。

    常见问题与解决方案


    常见问题
    1. 温度过高导致功耗问题:如何解决?
    - 解决方案:确保设备工作在规定的工作温度范围内,并合理规划散热措施,如增加散热片或改进空气流通。
    2. 光路受外界光干扰:如何解决?
    - 解决方案:安装时尽量避免强光源直射,必要时可在传感器周围加装遮光罩以减少外界光线影响。
    3. 光电开关反应迟钝:如何解决?
    - 解决方案:检查接线是否松动,确认信号传输路径无阻塞。同时,确保传感器周围环境干净,没有阻碍物。

    总结和推荐


    综合评估
    OPB855是一款高性能的槽型光电开关,具有低轮廓设计、高可靠性和广泛兼容性等特点。其在多个领域的应用表明了其优秀的性能和稳定性。
    推荐
    鉴于其卓越的性能和适用范围,我们强烈推荐OPB855光电开关用于需要高精度和高可靠性的自动化设备和安全系统。其简便易用的特点使得安装和维护都非常方便,是一个值得信赖的选择。

OPB855参数

参数
输出类型 Phototransistor
波长 935nm
感应方式 Through-Beam
最大工作供电电压 -
颜色感应 -
光源 -
响应时间 -
感应距离 5.21mm
最小工作供电电压 -
安装方式 PCB安装,通孔安装
零件状态 在售
包装方式 散装

OPB855厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB855数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB855 OPB855数据手册

OPB855封装设计

查看详情并下载
Symbol
Footprint
3D Model
