首页  >  产品百科  >  OPB704W-Z

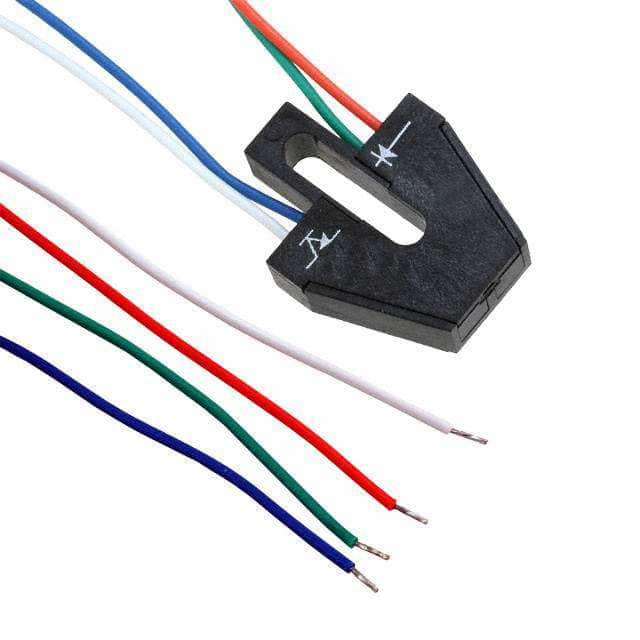

OPB704W-Z

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Reflective 3.8mm Phototransistor 1.7V 导线安装,底座安装 18.03mm*5.33mm*23.36mm
供应商型号:
供应商:
标准整包数: 0
TT ELECTRONICS 光电传感器 OPB704W-Z

OPB704W-Z概述


    产品简介


    OPB703, OPB704, OPB705, OPB70AWZ, OPB70BWZ, OPB70CWZ, OPB70DWZ, OPB70EWZ 和 OPB70FWZ 是由光发射二极管(LED)和光电晶体管或光电达林顿组成的传感器模块。这些模块被设计用于PC板安装或远程安装,并且适用于多种反射式光电检测应用。红外版本(OPB703, OPB704, OPB705)采用890纳米波长的LED,而可见光版本(OPB70CWZ, OPB70DWZ, OPB70EWZ, OPB70FWZ)则采用640纳米波长的红色LED。它们广泛应用于自动化设备、机器人技术、工业控制系统等领域。

    技术参数


    | 参数 | 描述 |

    | 光源 | 红外(890nm)或可见光(640nm)LED |
    | 检测器 | 光电晶体管或光电达林顿 |
    | 引脚或导线长度 | 0.160英寸引脚或24英寸/26 AWG导线 |
    | 存储温度范围 | -40°C 至 +80°C |
    | 最大输入电流 | 40 mA |
    | 最大输出电压 | 30 V(光电晶体管),15 V(光电达林顿) |
    | 最大输出电流 | 25 mA(光电晶体管),26 mA(光电达林顿) |
    | 功耗 | 100 mW |
    | 输出响应时间 | 高速响应 |

    产品特点和优势


    OPB703, OPB704, OPB705, OPB70AWZ, OPB70BWZ, OPB70CWZ, OPB70DWZ, OPB70EWZ 和 OPB70FWZ 的主要优势在于其高灵敏度、低功耗以及宽泛的工作温度范围。这些传感器模块不仅适用于传统的工业应用,还可以用于新兴的智能设备和物联网设备中。通过优化设计,这些传感器模块能够在各种环境条件下稳定工作,并提供准确可靠的检测结果。

    应用案例和使用建议


    这些传感器模块在许多应用场景中都有出色的表现,例如自动化生产线上的物体检测、机器人手臂的位置反馈、家庭自动化系统中的接近检测等。为了获得最佳性能,建议将这些模块安装在反射面距离为0.15英寸至0.20英寸的环境中。对于灰尘较多的环境,推荐使用带有蓝色窗口的型号以提高防护能力。

    兼容性和支持


    OPB703, OPB704, OPB705, OPB70AWZ, OPB70BWZ, OPB70CWZ, OPB70DWZ, OPB70EWZ 和 OPB70FWZ 系列产品在电气特性和机械结构上具有良好的兼容性,可以与其他标准电气接口和电缆连接器无缝对接。厂商提供详细的技术支持文档和在线帮助资源,用户可以通过当地代表或直接联系OPTEK获取更多技术支持。

    常见问题与解决方案


    1. 问题:传感器模块频繁损坏
    - 解决方案:检查电源供应是否稳定,确保工作电压在允许范围内,并避免过载运行。
    2. 问题:输出信号不稳定
    - 解决方案:确认反射面的距离和角度,调整反射面到推荐的距离(0.15英寸至0.20英寸)以确保信号的稳定性。
    3. 问题:无法正常启动
    - 解决方案:检查接线是否正确,确保所有连接点牢固无误,同时检查电源线是否连接良好。

    总结和推荐


    综上所述,OPB703, OPB704, OPB705, OPB70AWZ, OPB70BWZ, OPB70CWZ, OPB70DWZ, OPB70EWZ 和 OPB70FWZ 系列传感器模块以其高精度、高可靠性、广泛的应用领域以及优秀的兼容性,在工业自动化和智能设备领域展现出强大的市场竞争力。这些产品在多个应用场景中都表现出了卓越的性能,因此强烈推荐在相关项目中使用这些传感器模块。

OPB704W-Z参数

参数
感应距离 3.8mm
光源 -
响应时间 -
感应方式 Reflective
颜色感应 -
输出类型 Phototransistor
最大工作供电电压 1.7V
波长 890nm
最小工作供电电压 -
长*宽*高 18.03mm*5.33mm*23.36mm
安装方式 导线安装,底座安装
零件状态 在售
包装方式 散装

OPB704W-Z厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB704W-Z数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB704W-Z OPB704W-Z数据手册

OPB704W-Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
