OPB848

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Through-Beam 2.54mm 12μs,12μs Phototransistor PCB安装,通孔安装 12.95mm*6.6mm*11.05mm
供应商型号: N-OPB848
供应商: 云汉优选
标准整包数: 1
TT ELECTRONICS 光电传感器 OPB848

OPB848概述


    产品简介

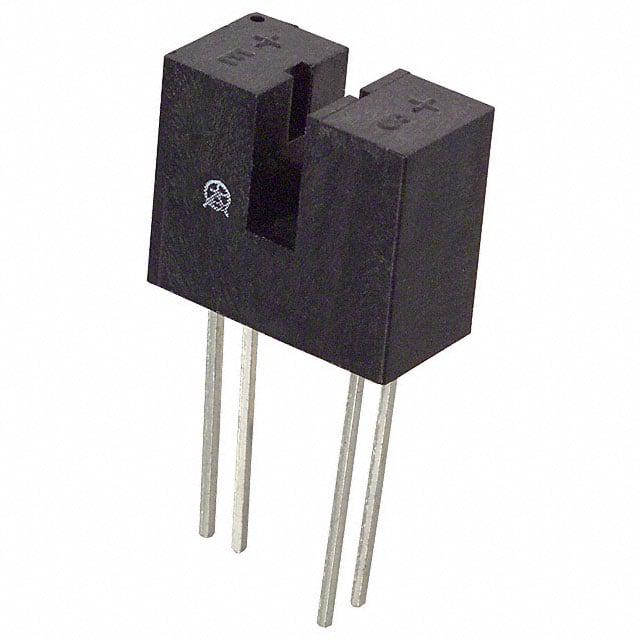

    产品名称:槽式光电开关
    型号:OPB847、OPB848
    制造商:TT Electronics plc
    槽式光电开关是一种非接触式光学传感器,主要用于检测物体的中断情况。OPB847和OPB848型号分别由镓铝砷化物发光二极管(LED)和硅光敏晶体管组成,能够应用于各种自动化系统、装配线控制、设备安全及安保系统等领域。

    技术参数


    主要参数
    - LED峰值波长:890纳米
    - 传感器插槽宽度/深度:0.100英寸(2.540毫米)
    - 插槽尺寸:0.025英寸(0.635毫米)宽 × 0.060英寸(1.524毫米)深
    - 引脚长度/间距:0.425英寸(10.795毫米)/ 0.300英寸(7.62毫米)
    工作温度范围
    - 操作温度:-40°C 至 +85°C
    - 存储温度:-40°C 至 +85°C
    电气特性
    - 输入二极管
    - 正向直流电流:50毫安
    - 反向电压:2.0伏
    - 功耗:100毫瓦
    - 输出光敏晶体管
    - 集电极-发射极电压:30伏
    - 发射极-集电极电压:7伏
    - 功耗:100毫瓦
    电气特性(TA = 25°C)
    - IF = 20 mA时正向电压:1.00 V 至 1.90 V
    - VR = 2 V时反向电流:0.10 μA 至 100 μA
    - 集电极-发射极暗电流:0.20 nA 至 100 μA

    产品特点和优势


    - 非接触式切换:通过光电方式实现无物理接触的物体检测。
    - 高分辨率定位:配备光孔提高测量精度,适用于精确的位置检测。
    - 气密封装:组件采用气密封装,适合在恶劣环境下工作。

    应用案例和使用建议


    应用场景
    - 非接触式物体检测:适用于需要检测物料是否通过某个特定位置的应用。
    - 自动化生产线:用于监控生产线上的物料流动。
    - 设备安全:可作为安全门或其他关键部件的传感器,确保设备的安全运行。
    使用建议
    - 确保传感器安装位置合适,避免外部光源的干扰。
    - 定期清洁传感器以保持最佳性能。
    - 在极端环境下使用时,考虑增加适当的防护措施。

    兼容性和支持


    - 兼容性:OPB847和OPB848可以与标准PCB进行焊接连接,与其他符合同一接口标准的设备兼容。
    - 技术支持:制造商提供全面的技术文档和支持服务,包括用户手册、安装指南和故障排除手册。

    常见问题与解决方案


    问题1:传感器无法正常工作
    - 解决方案:检查电源电压是否正确,确认LED和晶体管之间的接线是否正确无误。
    问题2:输出信号不稳定
    - 解决方案:尝试减少外部干扰,如屏蔽线缆并确保良好的接地。
    问题3:过热导致性能下降
    - 解决方案:降低工作负载,确保传感器处于允许的工作温度范围内。

    总结和推荐


    总结:
    OPB847和OPB848槽式光电开关在非接触式物体检测和精密定位方面表现出色。其非接触式设计、高分辨率和优良的气密封装使其在各种严苛环境中均能稳定工作。该系列产品广泛应用于自动化生产线、设备安全等领域,具有较高的市场竞争力。
    推荐:
    鉴于其出色的性能和广泛应用场景,我们强烈推荐使用OPB847和OPB848槽式光电开关。无论是在工业自动化还是设备安全领域,它们都能为用户提供可靠的解决方案。

OPB848参数

参数
响应时间 12μs,12μs
输出类型 Phototransistor
颜色感应 -
感应方式 Through-Beam
最小工作供电电压 -
最大工作供电电压 -
光源 -
感应距离 2.54mm
波长 890nm
长*宽*高 12.95mm*6.6mm*11.05mm
安装方式 PCB安装,通孔安装
零件状态 在售
包装方式 散装

OPB848厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB848数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB848 OPB848数据手册

OPB848封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
65+ $ 1.7066 ¥ 14.5061
200+ $ 1.6274 ¥ 13.8329
库存: 235
起订量: 65 增量: 1
交货地:
最小起订量为:65
合计: ¥ 942.89
