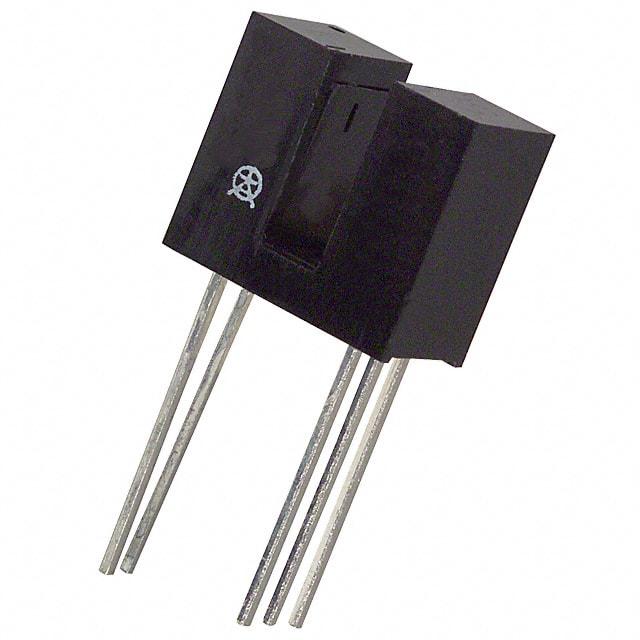

OPB960N51

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Through-Beam 3.18mm 70ns Buffer,Totem Pole 4.75V 5.25V PCB安装,通孔安装 12.32mm*6.35mm*10.8mm
供应商型号: 828-OPB960N51
供应商: Mouser
标准整包数: 1
TT ELECTRONICS 光电传感器 OPB960N51

OPB960N51概述

    Photologic® Slotted Optical Switch: OPB960, OPB970, OPB980, OPB990 Series

    1. 产品简介


    Photologic® Slotted Optical Switch是TT Electronics推出的一系列非接触式光学开关,适用于多种设计要求。这些光学开关具有标准尺寸的外壳,带有0.125英寸(3.18毫米)宽的槽口,用户可以指定输出逻辑状态、输出驱动电路、光束宽度、光束表面和安装支架位置。同时,提供了线缆或PCB连接的选择,从而提高了电气接口的灵活性。

    2. 技术参数


    以下是OPB960/970/980/990系列的关键技术参数:
    - 存储温度范围: -40°C 至 +85°C
    - 工作温度范围: -40°C 至 +70°C
    - 输入二极管(E)
    - 输入二极管正向电压 (VF): - - 1.70 V (IF = 20 mA, TA = 25°C)
    - 输入二极管反向电流 (IR): - - 100 µA (VR = 2.0 V, TA = 25°C)
    - 传感器(S)
    - 工作直流电源电压 (VCC): 4.5 - 16 V
    - 供应电流 (ICC): - - 12 mA (VCC = 4.5V 至 16V)
    - 绝对最大额定值
    - 输入二极管正向直流电流 (TA = 25°C): 40 mA
    - 输出光电逻辑功率耗散: 200 mW (TA = 25°C)

    3. 产品特点和优势


    - 灵活的逻辑和输出驱动选择: 用户可以根据需要选择缓冲器或逆变器以及顶部极或开路集电极驱动电路。
    - 可选的光束宽度和表面处理: 覆盖或开放光束,适用于不同的光学分辨率需求。
    - 线缆或PCB连接: 提高电气接口的灵活性。
    - 兼容多种接口: 支持直接TTL、LSTTL、CMOS接口。

    4. 应用案例和使用建议


    - 速度和方向指示: 在各种旋转编码器中,这些光学开关可用于速度和方向测量。
    - 机械开关替代: 在打印机等设备中,可以替换传统的机械开关。
    - 滑动门汽车和提升门应用: 用于检测门的位置和状态。
    - 使用建议: 为确保最佳性能,应根据实际应用需求选择合适的光束宽度和安装方式。

    5. 兼容性和支持


    - 兼容性: 支持多种接口标准,如TTL、LSTTL、CMOS,适用于广泛的应用场景。
    - 支持服务: 有关更详细的信息和服务,用户可以联系当地代表或OPTEK。

    6. 常见问题与解决方案


    - 问题: 输入二极管直接连接到电压源而没有外部限流电阻。
    - 解决方案: 避免直接连接输入二极管到电压源,需增加外部限流电阻。
    - 问题: 温度过高导致性能下降。
    - 解决方案: 确保设备在规定的温度范围内工作,并使用散热措施以防止过热。

    7. 总结和推荐


    Photologic® Slotted Optical Switch是一系列高度灵活且功能丰富的光学开关,能够满足广泛的工业应用需求。其可定制的逻辑和输出驱动选项、多样的安装和连接方式使其在市场上具有很强的竞争优势。强烈推荐在需要高性能、高精度检测的应用中使用此系列产品。

OPB960N51参数

参数
感应距离 3.18mm
光源 -
响应时间 70ns
最小工作供电电压 4.75V
波长 890nm
最大工作供电电压 5.25V
输出类型 Buffer,Totem Pole
感应方式 Through-Beam
颜色感应 -
长*宽*高 12.32mm*6.35mm*10.8mm
安装方式 PCB安装,通孔安装
零件状态 在售
包装方式 散装

OPB960N51厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB960N51数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB960N51 OPB960N51数据手册

OPB960N51封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.278 ¥ 36.1491
100+ $ 3.7908 ¥ 32.0323
库存: 425
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 36.14
