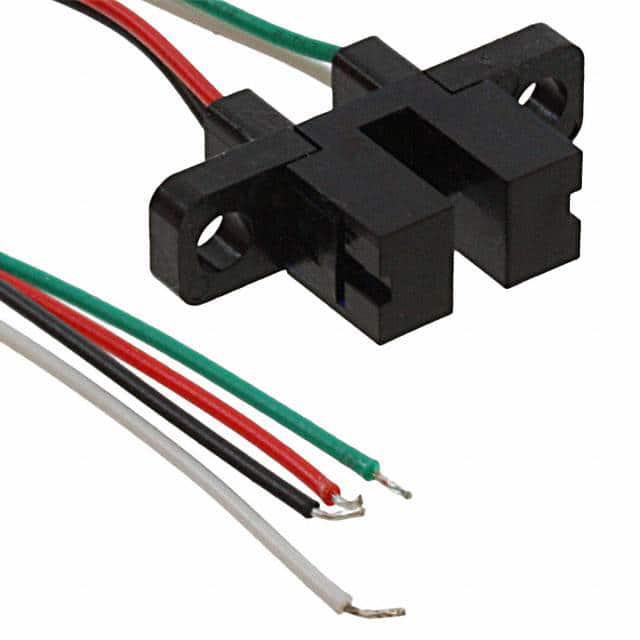

OPB829AZ

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Through-Beam 3.18mm Phototransistor 导线安装,底座安装 24.64mm*6.35mm*10.03mm
供应商型号: 1139984
供应商: element14
标准整包数: 1

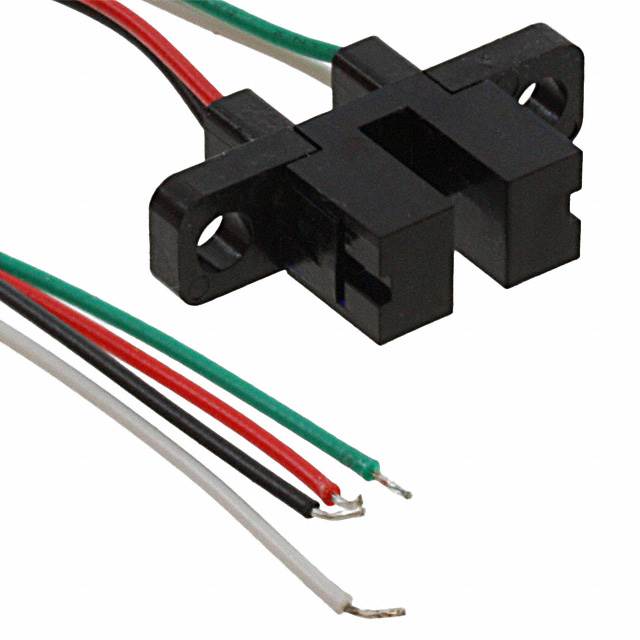

TT ELECTRONICS 光电传感器 OPB829AZ

OPB829AZ概述

    Slotted Optical Switch:OPB827, OPB828, OPB829Z 系列

    产品简介


    Slotted Optical Switch(插槽式光电开关)是一类广泛应用在工业自动化、机械安全、装配线自动化等领域的光电传感器。它由一个红外发光二极管(LED,中心波长为890纳米)和一个NPN硅光晶体管组成,安装在一个宽度为0.125英寸(3.18毫米)的插槽内。这些传感器提供了不同尺寸的孔径,并且有三种不同的封装形式:PC板安装型(OPB827和OPB828)和带电线缆型(OPB829Z)。它们被设计用于检测物体的存在与否,通过插槽穿过时触发光晶体管进行切换。

    技术参数


    以下是该系列光电开关的技术规格:
    - 存储和操作温度范围:
    - OPB827和OPB828:-40°C至+85°C
    - OPB829Z:-40°C至+80°C
    - 输入二极管:
    - 正向直流电流:50mA
    - 峰值正向电流(1µs脉冲宽度,300pps):3A
    - 反向直流电压:2V
    - 功耗:100mW
    - 输出光晶体管:
    - 集电极-发射极电压:30V
    - 发射极-集电极电压:5V
    - 集电极直流电流:30mA
    - 功耗:100mW

    产品特点和优势


    - 插槽宽度和深度:0.125英寸(3.18毫米)宽,0.315英寸(8.00毫米)深
    - 安装方式:多种间距可选,例如OPB827间距为0.305英寸(7.75毫米),OPB828间距为0.220英寸(5.59毫米),OPB829Z配有24英寸26AWG电线引脚
    - 塑料外壳:低成本的黑色塑料外壳,便于安装和维护
    - 高灵敏度:通过插槽穿过时能够准确触发光晶体管进行状态切换

    应用案例和使用建议


    这些光电开关广泛应用于非接触式物体检测、装配线自动化、机器自动化和设备安全等领域。例如,在生产线上的物料检测过程中,插槽式光电开关可以精准地检测到物料是否存在,并通过电平变化发送信号给控制系统。
    使用建议:
    - 在安装时,确保插槽正确对准目标物体,避免位置偏移导致误报或漏检。
    - 使用低熔点焊料焊接时,应控制焊接时间不超过5秒,以防止过热损坏设备。

    兼容性和支持


    这些光电开关与常见的电路板和设备兼容。制造商提供了一系列定制选项,包括电气特性、电线和电缆及连接器,满足不同客户的需求。此外,他们还提供了详细的技术文档和支持服务,确保用户在使用过程中能够获得及时的技术支持。

    常见问题与解决方案


    - Q:在高温环境下使用时,如何确保光电开关正常工作?
    - A:确保光电开关的工作温度不超过规定的最大值。如果需要在极端条件下工作,可以考虑使用专门的散热措施或选择更高温度等级的产品。
    - Q:如何避免插槽内的污染物影响光电开关的准确性?
    - A:定期清洁插槽,使用适当的清洁剂(如甲醇或异丙醇)去除灰尘和污垢,确保插槽畅通无阻。

    总结和推荐


    综上所述,Slotted Optical Switch OPB827, OPB828, OPB829Z系列光电开关凭借其紧凑的设计、高精度和广泛的应用范围,在工业自动化和设备安全领域具有显著的优势。这些光电开关在安装简便、可靠性高以及兼容性强等方面表现出色,特别适用于需要精确非接触检测的应用场合。因此,强烈推荐在各种自动化系统和安全监控系统中使用这些光电开关。

OPB829AZ参数

参数
颜色感应 -
感应方式 Through-Beam
最大工作供电电压 -
波长 890nm
感应距离 3.18mm
响应时间 -
输出类型 Phototransistor
最小工作供电电压 -
光源 -
长*宽*高 24.64mm*6.35mm*10.03mm
安装方式 导线安装,底座安装
零件状态 在售
包装方式 散装

OPB829AZ厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB829AZ数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB829AZ OPB829AZ数据手册

OPB829AZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 33.7212
10+ ¥ 32.5074
25+ ¥ 30.68
50+ ¥ 29.48
100+ ¥ 28.29
500+ ¥ 27.73
库存: 495
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 33.72
