OPB993L11Z

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Through-Beam 3.18mm 70ns 4.75V 5.25V 导线安装,底座安装 18.48mm*6.35mm*15.63mm
供应商型号: N-OPB993L11Z
供应商: WALDOM
标准整包数: 1

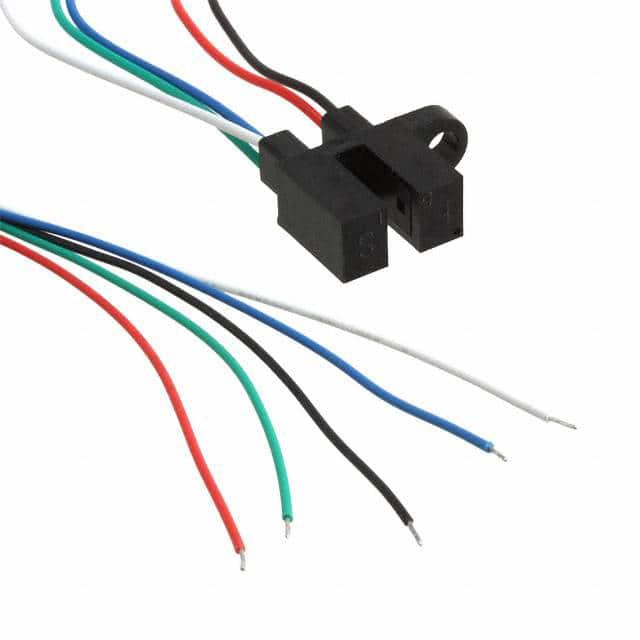

TT ELECTRONICS 光电传感器 OPB993L11Z

OPB993L11Z概述

    OPB960/970/980/990系列非接触式光电开关技术手册

    产品简介


    OPB960/970/980/990系列非接触式光电开关(Photologic®槽型光电开关)为设计工程师提供了满足特定应用需求的灵活性。这些光电开关以标准外壳为基础,配有0.125英寸(3.18毫米)宽的槽口,用户可以根据需要指定输出逻辑状态、输出驱动电路、光阑宽度、光阑表面和安装脚位置。此外,可以选择导线或PCB引脚以提供灵活的电气接口。这些光电开关特别适用于速度指示、方向指示、旋转编码器、机械开关替换、机械限位指示及打印机等应用场合。

    技术参数


    - 基本参数:
    - 工作电压范围:4.5V至16V
    - 输入二极管最大功耗:100mW
    - 输出光电逻辑最大功耗:200mW
    - 最大供应电流(VCC到地):12mA
    - 输出低电平电压:≤0.4V
    - 输出高电平电压:VCC - 2.1V
    - 最大上升时间(tR)、下降时间(tF):70ns
    - 命令延迟时间(tPLH, tPHL):≤5.0μs
    - 电气特性:
    - 正向电压(VF):1.70V(IF = 20mA,TA = 25°C)
    - 反向电流(IR):100μA(VR = 2.0V,TA = 25°C)
    - LED正向阈值电流(IF(+)):15mA(VCC = 5.0V,TA = 25°C)
    - 环境要求:
    - 存储温度范围:-40°C至+85°C
    - 工作温度范围:-40°C至+70°C

    产品特点和优势


    - 选择性定制:可以指定逻辑和输出驱动电路,光阑尺寸、开口或封闭形式,导线或PCB引脚等。
    - 高可靠性:外壳采用不透明塑料制成,能有效减少可见光和近红外外部光源对操作的影响。
    - 广泛的电气接口:直接与TTL、LSTTL、CMOS接口兼容。
    - 高速性能:低至70ns的上升和下降时间,确保快速响应。
    - 多功能应用:适用于多种应用,如速度指示、方向指示、旋转编码器等。

    应用案例和使用建议


    - 速度指示和方向指示:在机械设备中用于检测物体运动的方向和速度。
    - 旋转编码器:通过检测物体转动来确定其位置和速度。
    - 机械开关替换:在机械系统中替代传统的机械开关,减少磨损并提高可靠性。
    - 机械限位指示:在移动门、汽车尾门等应用中用于位置指示。
    - 打印机制:用于顶部标记、行程结束和起始位置检测。

    兼容性和支持


    - 兼容性:直接兼容TTL、LSTTL和CMOS接口,适用于广泛的电子设备。
    - 技术支持:如果需要电气、导线或电缆方面的定制服务,可联系当地代表或OPTEK获取更多帮助。
    - 质量认证:符合欧盟RoHS指令2002/95/EC标准,保证产品的环保和安全性。

    常见问题与解决方案


    - Q:如何处理存储温度范围?
    - A:将设备存放在-40°C至+85°C之间,确保环境条件稳定。
    - Q:如何正确安装光电开关?
    - A:根据提供的指南进行正确安装,确保光电开关固定牢固,防止应力裂纹。
    - Q:如果输出电压异常怎么办?
    - A:检查连接线路是否完好,确认电源电压在正常范围内,若仍然异常,建议更换新的光电开关。

    总结和推荐


    OPB960/970/980/990系列光电开关凭借其广泛的可定制性、高性能的电气特性以及广泛的应用范围,在市场上具备强大的竞争力。其高可靠性和良好的兼容性使其成为工业自动化、机械设备控制等领域的理想选择。对于需要高精度和灵活性的应用场景,强烈推荐使用该系列产品。

OPB993L11Z参数

参数
响应时间 70ns
波长 890nm
感应方式 Through-Beam
颜色感应 -
光源 -
最小工作供电电压 4.75V
最大工作供电电压 5.25V
感应距离 3.18mm
输出类型 -
长*宽*高 18.48mm*6.35mm*15.63mm
安装方式 导线安装,底座安装
零件状态 在售
包装方式 散装

OPB993L11Z厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB993L11Z数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB993L11Z OPB993L11Z数据手册

OPB993L11Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
