OPB626

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Through-Beam 4.83mm 30ns Buffer,Open Collector 4.5V 16V PCB安装,通孔安装 9.91mm*5.33mm*9.27mm
供应商型号: N-OPB626
供应商: 云汉优选
标准整包数: 1

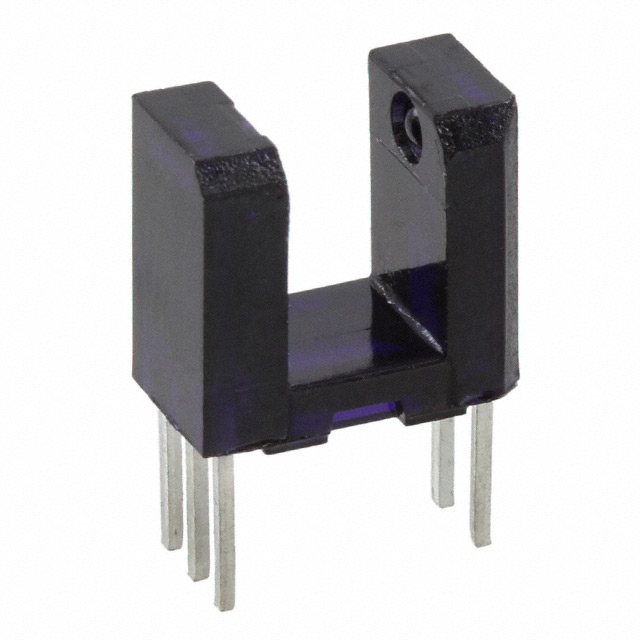

TT ELECTRONICS 光电传感器 OPB626

OPB626概述

    Photologic® Slotted Optical Switch 技术手册

    1. 产品简介


    Photologic® Slotted Optical Switch 是一款由 TT Electronics 生产的光电开关,属于 OPB615, OPB616, OPB618, OPB625, OPB626, OPB627, OPB628 和 OPB665N, OPB666N, OPB667N 系列的产品。这些产品包含一个 890nm 的红外 LED 发射器和一个集成的光电二极管、线性放大器和施密特触发器。该系列光电开关广泛应用于机械开关替代、速度指示(如转速计)、机械限位指示和边缘感应等领域。

    2. 技术参数


    以下为部分关键的技术参数:
    - 工作电压范围:4.5 V 至 16 V
    - 输入电流:正向直流电流 50 mA,峰值正向电流 3 A
    - 输出电压:最高 30 V
    - 电源电压 VCC:最高 18 V
    - 低电平输出电流:最大 16 mA
    - 高电平输出电压:最低 VCC - 1.5 V
    - 逻辑电平选项:缓冲 10 k 拉高、开漏、反相 10 k 拉高、反相开漏
    - 工作温度范围:-40°C 至 +100°C
    - 存储温度范围:-40°C 至 +100°C
    - 输出上升时间、下降时间:最短 30 ns
    - 传播延迟:低到高 0.6 µs,高到低 3.0 µs
    - 数据速率:最高 100 kHz

    3. 产品特点和优势


    Photologic® Slotted Optical Switch 具有以下独特功能和优势:
    - 非接触式切换:无需物理接触即可实现信号检测。
    - 增强的信噪比:确保稳定可靠的信号传输。
    - 多种逻辑输出选项:提供不同的逻辑电平选项,以适应不同应用场景的需求。
    - 板载安装:方便集成到 PCB 上。
    - 驱动能力:能够驱动多达 10 个 TTL 负载。

    4. 应用案例和使用建议


    这些光电开关常用于机械开关替代、速度指示和机械限位指示等场合。例如,在转速计中,通过监测旋转物体上的标志来测量其速度。建议在实际使用时注意选择合适的开关类型,以满足具体应用场景的需求。此外,使用时应确保适当的电路布局和连接,以避免信号干扰和降低误报率。

    5. 兼容性和支持


    这些光电开关与 TTL/LS/TTL 兼容,可以方便地与其他数字电路接口。厂商提供了详尽的技术支持和维护信息,包括产品选型指南和技术文档,以便用户更好地利用这些产品。

    6. 常见问题与解决方案


    根据技术手册中的信息,以下是常见的问题及其解决方案:
    - 问题:工作时出现不稳定的情况。
    解决方案:检查供电电压是否符合要求,确认连接线路没有松动或错误。
    - 问题:信号传输过程中出现误报。
    解决方案:确保正确设置逻辑电平选项,避免信号干扰。

    7. 总结和推荐


    总体而言,Photologic® Slotted Optical Switch 系列产品凭借其高可靠性、广泛的应用范围和多样化的输出选项,在自动化控制和工业应用中表现出色。推荐在需要高精度和稳定性的应用场景中使用这些光电开关。如果需要进一步的信息,建议联系 TT Electronics 或当地的销售代表获取更多技术支持。

OPB626参数

参数
响应时间 30ns
颜色感应 -
光源 -
输出类型 Buffer,Open Collector
波长 890nm
最小工作供电电压 4.5V
感应方式 Through-Beam
感应距离 4.83mm
最大工作供电电压 16V
长*宽*高 9.91mm*5.33mm*9.27mm
安装方式 PCB安装,通孔安装
零件状态 在售
包装方式 散装

OPB626厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB626数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB626 OPB626数据手册

OPB626封装设计

查看详情并下载
Symbol
Footprint
3D Model
