OPB911W55Z

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Through-Beam 9.53mm 70ns Buffer,Open Collector 4.75V 5.25V 导线安装,底座安装 30.99mm*6.35mm*10.8mm
供应商型号: 1139963
供应商: 海外现货
标准整包数: 1
TT ELECTRONICS 光电传感器 OPB911W55Z

OPB911W55Z概述

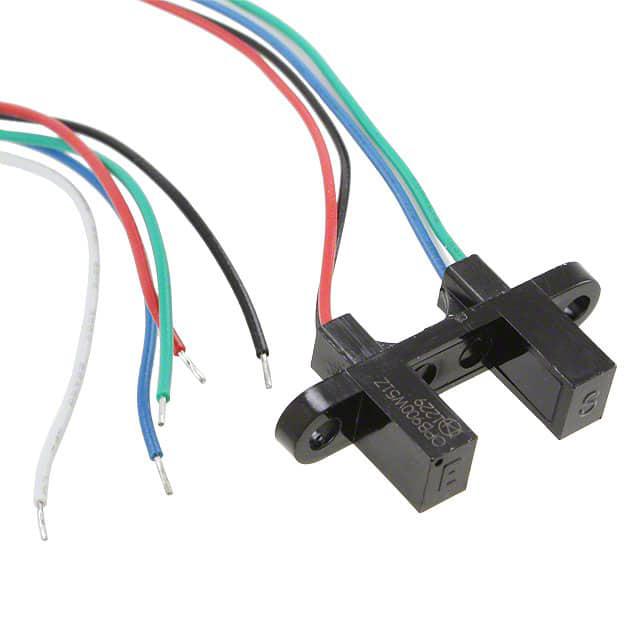

    # Photologic® Slotted Optical Switch “Wide Gap” Series OPB900 through OPB913 Series

    产品简介


    Photologic® Slotted Optical Switch “Wide Gap”系列开关提供了一种灵活的设计选择,特别适用于需要高稳定性和多功能性的场合。该系列开关采用标准封装,带有0.375英寸(9.5毫米)宽的槽口,用户可以选择输出逻辑类型、极性和壳体材料,以满足不同的设计需求。这些开关被广泛应用于机械开关替代、转速指示、机械极限指示、边缘检测及物体检测等多个领域。

    技术参数


    - 存储温度: -40°C 到 +85°C
    - 操作温度: -40°C 到 +70°C
    - 最大焊接温度: 260°C
    - 正向电流: 40mA
    - 反向电压: 2V
    - 输入二极管功率耗散: 100mW
    - 总设备功耗: 300mW
    - 支持的数据速率: 最高达250 kbps
    - 供电电压: 4.75V 到 5.25V
    - 高电平输出电压: 2.4V (最大)
    - 低电平输出电压: 0.4V (典型)
    - 输出上升时间、下降时间: 70ns
    - 传播延迟: 5μs

    产品特点和优势


    Photologic® Slotted Optical Switch具有以下特点和优势:
    - 宽槽设计: 0.375英寸(9.5毫米)的宽槽为机械运动提供了更大的灵活性。
    - 多样的逻辑输出配置: 用户可以根据需要选择缓冲式推拉型输出、开漏型输出或反相输出。
    - 多种外壳材料选择: 提供不透明或红外透射材料选择,适用于不同环境下的安装需求。
    - 兼容性强: 支持PCB板安装或通过26号AWG线缆连接。
    - 稳定性: 内置滞回电路增强信号稳定性。

    应用案例和使用建议


    应用案例
    - 转速指示: 在机械系统中替换传统的机械开关,用于转速测量。
    - 物体检测: 检测运动中的物体,例如在传送带上监控零件位置。
    - 边缘检测: 用于检测物体边缘,如印刷电路板上的线路检测。
    使用建议
    - 在实际应用中,如果需要更精确的检测,建议在设备周围添加适当的屏蔽来减少外部光线的干扰。
    - 确保安装时考虑到温度范围,避免过热影响设备性能。

    兼容性和支持


    Photologic® Slotted Optical Switch兼容标准的PCB板安装方式,并且可以通过26号AWG线缆进行连接。制造商提供详细的技术支持和售后服务,确保用户能够获得最佳的使用体验。

    常见问题与解决方案


    - 问题: 设备出现间歇性故障。
    - 解决方法: 检查接线是否松动或受潮,更换损坏的电缆。
    - 问题: 设备输出不稳定。
    - 解决方法: 确认供电电压是否符合要求,检查是否有外部光源干扰。
    - 问题: 设备无法正常工作。
    - 解决方法: 验证所有电气连接是否正确无误,检查设备是否存在硬件故障。

    总结和推荐


    Photologic® Slotted Optical Switch以其高度的灵活性、广泛的适用范围和卓越的性能,在多种应用场景中表现出色。它不仅能满足各种复杂的设计需求,还能提高系统的可靠性和稳定性。因此,我们强烈推荐在需要高性能光电开关的应用场景中使用此系列产品。

OPB911W55Z参数

参数
感应方式 Through-Beam
最大工作供电电压 5.25V
输出类型 Buffer,Open Collector
波长 890nm
响应时间 70ns
感应距离 9.53mm
光源 -
颜色感应 -
最小工作供电电压 4.75V
长*宽*高 30.99mm*6.35mm*10.8mm
安装方式 导线安装,底座安装
零件状态 在售
包装方式 散装

OPB911W55Z厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB911W55Z数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB911W55Z OPB911W55Z数据手册

OPB911W55Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
