首页  >  产品百科  >  OPB961N51

OPB961N51

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Through-Beam 3.18mm 70ns Buffer,Open Collector 4.75V 5.25V PCB安装,通孔安装 12.32mm*6.35mm*10.8mm
供应商型号: 1611547
供应商: 海外现货
标准整包数: 1

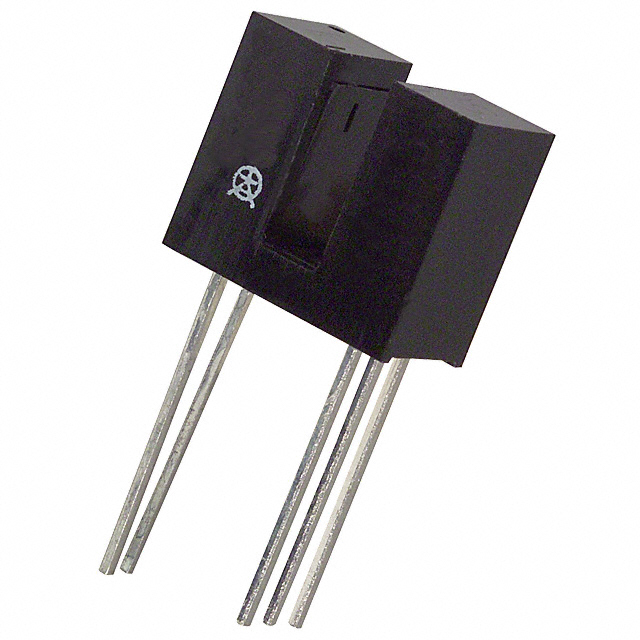

TT ELECTRONICS 光电传感器 OPB961N51

OPB961N51概述

    OPB960/970/980/990系列非接触式光逻辑槽型光电开关

    产品简介


    OPB960/970/980/990系列光电开关是Optek公司生产的非接触式光电传感器。它们以标准的外壳为基础,提供了一个0.125英寸(3.18毫米)宽的槽口,允许用户自定义输出逻辑状态、输出驱动电路、光栅宽度、光栅表面及安装点位置。此外,可以选择线缆或PCB引脚连接方式,以便实现更灵活的电气接口。这种光电开关具有高度定制化的特点,特别适合那些对特定应用需求有高要求的设计工程师。

    技术参数


    - 电气参数:
    - 工作电压范围:4.5V至18V(适用于大多数型号,但在2004年前Vcc限制为5.5V)
    - 输入二极管正向电流:40mA(TA=25°C)
    - 输出逻辑电平:总线级联或开漏输出,最高输出电压35V(TA=25°C)
    - 存储温度范围:-40°C至+85°C
    - 操作温度范围:-40°C至+70°C
    - 信号频率:支持高达100kHz的方波信号
    - 光电特性:
    - 红外LED发射:850—940nm
    - 检测到的光阈值电流:15mA(VCC=5.0V, TA=25°C)

    产品特点和优势


    1. 定制性强:提供了多种选择,如逻辑状态、输出驱动电路、光栅尺寸、安装点位置等。
    2. 灵活性高:通过不同的电气接口选项,可以适应各种不同电气需求。
    3. 高可靠性:使用了不透明塑料外壳,减少了外部可见光和近红外光的影响,提高了稳定性和抗干扰能力。
    4. 宽工作温度范围:可以在极端环境中可靠工作。

    应用案例和使用建议


    - 机械限位指示:用于打印机的顶部标记、行程终点和归位位置检测。
    - 滑动门和汽车后备箱的应用:可应用于滑动门和汽车后备箱等场合,替代传统的机械开关。

    使用建议:
    - 在选择光栅宽度时,根据具体应用的需求来决定。封闭的光栅可提供更好的防尘保护,而开放的光栅则能最大限度地减少外部光源的影响。
    - 建议使用合适的清洁剂(例如甲醇或异丙醇)来清洁光电开关,以避免损坏塑料部件。

    兼容性和支持


    该系列产品支持多种电气接口,如直接TTL、LSTTL和CMOS接口,确保了广泛的兼容性。Optek公司提供了全面的技术支持,用户可以通过联系当地代表或直接联系Optek获取更多信息和服务。

    常见问题与解决方案


    - 问题一:在高温环境下工作,光电开关无法正常工作。
    - 解决方案:检查输入电压是否在规定范围内,确认是否需要外部电流限制电阻。
    - 问题二:输出逻辑电平不稳定。
    - 解决方案:检查是否有外部光源干扰,尝试调整光栅位置或更换不透明材料。

    总结和推荐


    综上所述,OPB960/970/980/990系列光电开关凭借其强大的定制能力和广泛的应用场景,成为设计工程师的理想选择。这些光电开关不仅具备优良的性能和稳定性,还提供了广泛的接口兼容性和支持服务。因此,强烈推荐在需要高精度、定制化的光电应用场合中使用。

OPB961N51参数

参数
响应时间 70ns
颜色感应 -
光源 -
最小工作供电电压 4.75V
感应方式 Through-Beam
输出类型 Buffer,Open Collector
最大工作供电电压 5.25V
波长 890nm
感应距离 3.18mm
长*宽*高 12.32mm*6.35mm*10.8mm
安装方式 PCB安装,通孔安装
零件状态 在售
包装方式 散装

OPB961N51厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB961N51数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB961N51 OPB961N51数据手册

OPB961N51封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 34.4723
10+ ¥ 33.0935
25+ ¥ 30.8872
50+ ¥ 30.3357
100+ ¥ 29.7841
500+ ¥ 29.7841
库存: 850
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 34.47
