OPS666

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: Through-Beam T-1-2 通孔安装 5.08mm(高度)
供应商型号: 9764356
供应商: 海外现货
标准整包数: 1

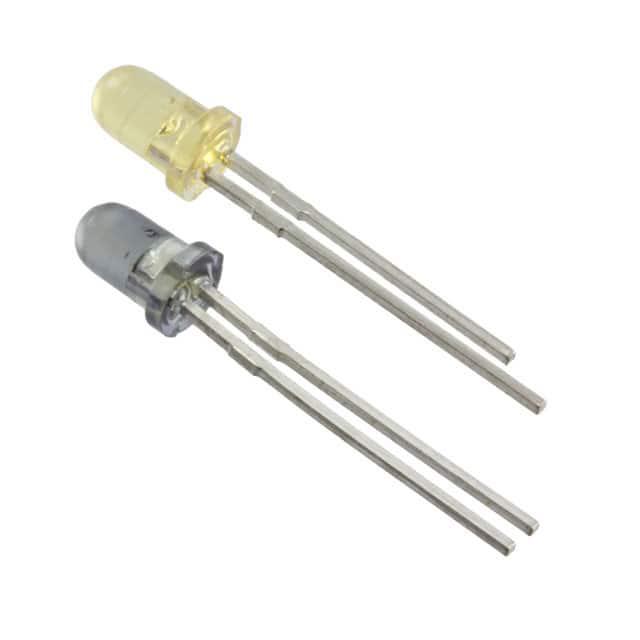

TT ELECTRONICS 光电传感器 OPS666

OPS666概述

    高质量文章:红外光发射与检测传感器技术手册解析

    一、产品简介


    本文介绍的产品是TT Electronics公司生产的红外光发射与检测传感器系列,包括OPS665至OPS667及OPS691至OPS698型号。每个传感器组件由一个镓砷化物红外发光二极管(LED)和一个NPN硅光电晶体管组成,它们被封装在T-1外壳内或匹配的侧向观察塑料壳内。这些传感器的独特之处在于它们作为一对出售,虽然LED和传感器分别包装以方便处理,但适用于需要独特应用且订购量不足以证明装配工具成本的情况。

    二、技术参数


    基本规格
    - 工作温度范围:-40°C至+100°C
    - 储存温度范围:-40°C至+100°C
    - 封装形式:
    - OPS665至OPS667采用T-1封装
    - OPS691至OPS698采用匹配的侧向观察塑料封装
    电气特性
    - 输入二极管
    - 正向直流电流:50mA
    - 脉冲峰值正向电流(1μs脉冲宽度,300pps):3.0A
    - 反向直流电压:2.0V
    - 功耗:100mW
    - 输出光电晶体管
    - 集电极-发射极击穿电压:30V
    - 发射极-集电极击穿电压:5.0V
    - 功耗:100mW
    性能参数
    - 结合参数
    - V(BR)CEO:30V
    - V(BR)ECO:5.0V
    - ICEO(暗电流):100nA
    - 饱和电压(VCE(SAT)):0.4V
    - 开关特性
    - On-State Collector Current:
    - OPS665:0.5mA
    - OPS666:1.0mA
    - OPS667:5.0mA
    - OPS691:500μA
    - OPS692:1.0mA
    - OPS693和OPS698:2.0mA

    三、产品特点和优势


    该系列产品的一大特点是高电流传输比,这使得它们能够在非接触反射物体传感器、生产线自动化和机器安全等领域发挥作用。此外,低成塑料封装的设计不仅提供了性价比高的选择,而且易于安装和维护。侧向观察的封装形式(OPS691至OPS698)进一步增强了这些传感器的多功能性和应用范围。

    四、应用案例和使用建议


    这些红外光发射与检测传感器广泛应用于非接触反射物体传感器、生产线自动化、机器自动化、机器安全、行程终点传感器和门传感器等领域。对于需要高精度和稳定性的应用场景,正确对齐LED和传感器之间的距离至关重要。建议在特定应用中遵循制造商的使用指南以确保最佳性能。

    五、兼容性和支持


    这些传感器通常用于自动化系统中,因此与各种电子元件和设备的兼容性良好。TT Electronics公司提供全面的技术支持和服务,确保客户能够充分利用这些产品的所有功能。

    六、常见问题与解决方案


    根据手册内容,以下是一些常见的用户问题及其解决方案:
    1. Q: 环境光如何影响传感器的性能?
    - A: 由于传感器对环境光敏感,建议将其置于减少外部光源干扰的位置,例如使用遮光罩。

    2. Q: 如何正确对齐LED和传感器?
    - A: 请参考手册中的具体指南,确保两者之间不超过两倍规定的IC(ON)距离,否则可能需要精确对准。

    七、总结和推荐


    总的来说,TT Electronics的红外光发射与检测传感器系列以其高性能、高可靠性以及广泛的适用性在市场上表现出色。对于需要非接触式传感解决方案的应用场景,这一系列传感器是一个理想的选择。因此,我们强烈推荐这些产品用于需要高精度和稳定性的各种自动化系统中。

OPS666参数

参数
颜色感应 -
输出类型 -
最小工作供电电压 -
波长 -
感应方式 Through-Beam
响应时间 -
最大工作供电电压 -
感应距离 -
光源 -
长*宽*高 5.08mm(高度)
通用封装 T-1-2
安装方式 通孔安装
零件状态 在售
包装方式 散装

OPS666厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPS666数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPS666 OPS666数据手册

OPS666封装设计

查看详情并下载
Symbol
Footprint
3D Model
