首页  >  产品百科  >  OPB829DZ

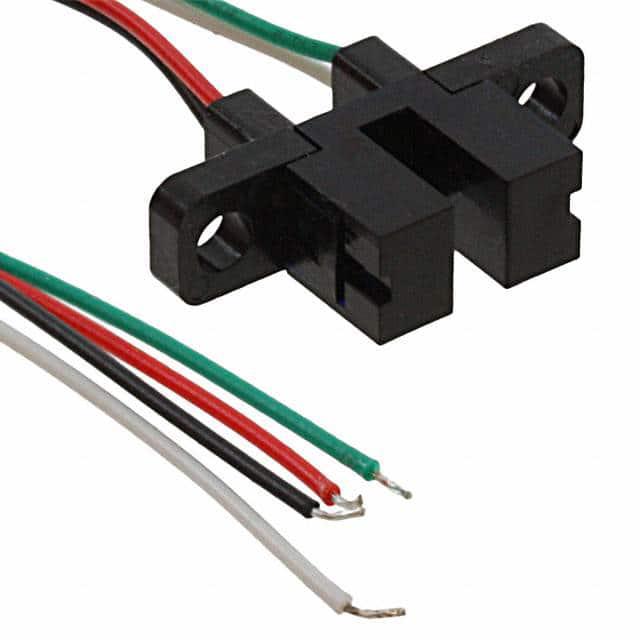

OPB829DZ

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Through-Beam 3.18mm Phototransistor 导线安装,底座安装 24.64mm*6.35mm*10.03mm
供应商型号: 1497928
供应商: 海外现货
标准整包数: 1

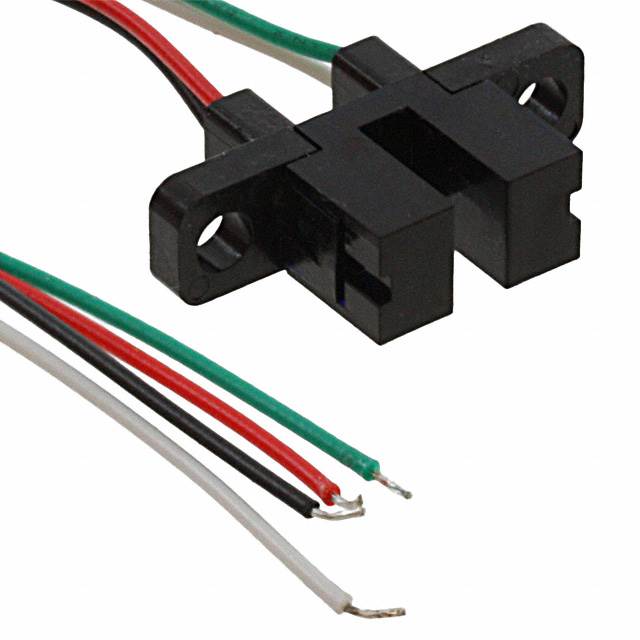

TT ELECTRONICS 光电传感器 OPB829DZ

OPB829DZ概述

    Slotted Optical Switch OPB827, OPB828, OPB829Z系列

    产品简介


    产品概述:Slotted Optical Switch(槽式光学开关)是工业自动化和机械设备安全检测的重要组件。该系列产品包括OPB827、OPB828和OPB829Z,适用于非接触式物体感应、装配线自动化、机器自动化、设备安全及机器安全等应用场景。

    技术参数


    电气规格(除非另有说明,TA = 25°C):
    - 存储和操作温度:
    - OPB827, OPB828: -40°C 至 +85°C
    - OPB829Z: -40°C 至 +80°C
    - 输入二极管:
    - 正向直流电流: 50 mA
    - 峰值正向电流(1 µs 脉冲宽度,300 pps): 3 A
    - 反向直流电压: 2 V
    - 功率耗散: 100 mW
    - 输出光电晶体管:
    - 集电极-发射极电压: 30 V
    - 发射极-集电极电压: 5 V
    - 集电极直流电流: 30 mA
    - 功率耗散: 100 mW
    - 注意事项:
    - RMA助焊剂推荐使用。
    - 清洁剂推荐使用甲醇或异丙醇。
    - 当T>25°C时,每度温度增加时线性降低1.82 mW。
    - 塑料外壳易溶于氯化烃和酮类。
    电气特性(TA = 25°C):
    - 输入二极管(仅作参考):
    - VF(正向电压): - - 1.7 V (IF = 20 mA)
    - IR(反向电流): - - 100 μA (VR = 2 V)
    - 输出晶体管(仅作参考):
    - V(BR)CEO(集电极-发射极击穿电压): 30 V (IC = 1 mA)
    - V(BR)ECO(发射极-集电极击穿电压): 5 V (IE = 100 μA)
    - ICEO(集电极-发射极暗电流): - - 100 nA (VCE = 10 V, IF = 0, EE = 0)
    - VCE(SAT)(饱和电压): - - 0.6 V (IC = 1800 μA, IF = 20 mA)
    - IC(ON)(通态集电极电流): 1800 μA (VCE = 0.6 V, IF = 20 mA)

    产品特点和优势


    产品特点:
    - 槽宽:0.125英寸(3.18毫米)
    - 深度:0.315英寸(8.00毫米)
    - OPB827:0.305英寸(7.75毫米)引脚间距
    - OPB828:0.220英寸(5.59毫米)引脚间距
    - OPB829Z:24英寸26号AWG电线引脚
    产品优势:
    - 低成本塑料外壳
    - 定制电气、线材和连接器可选
    应用场景:
    - 非接触式物体检测
    - 自动化生产线
    - 机械自动化
    - 设备和机器安全

    应用案例和使用建议


    应用案例:
    - 在自动门系统中用于非接触式物体检测。
    - 在机械手臂末端用于检测物体位置。
    使用建议:
    - 确保使用甲醇或异丙醇清洁开关,以避免塑料外壳损坏。
    - 使用RMA助焊剂进行焊接,以获得更好的焊接效果。

    兼容性和支持


    兼容性:
    - 该产品可与其他电子元件或设备轻松集成。
    - 定制电气、线材和连接器可供选择,具体请咨询当地代表或OPTEK公司。
    支持和服务:
    - 如需更多技术支持或帮助,请联系当地销售代表或发送邮件至sensors@ttelectronics.com。

    常见问题与解决方案


    常见问题与解决方案:
    1. 问题:设备无法正常工作。
    解决方案:检查电源电压和接线是否正确,确认所有电气连接均符合电气规格要求。
    2. 问题:设备过热。
    解决方案:确保设备安装在良好的散热环境中,避免直接暴露在高温环境下。
    3. 问题:设备响应时间较长。
    解决方案:检查传感器是否有灰尘或其他杂质遮挡,清理后重新测试。

    总结和推荐


    总结:
    Slotted Optical Switch OPB827、OPB828、OPB829Z系列具有广泛的适用范围和强大的性能。这些开关不仅提供了优异的非接触式物体检测能力,还具有出色的稳定性和可靠性。其定制化服务也为特殊需求提供了更多的灵活性。
    推荐:
    强烈推荐Slotted Optical Switch OPB827、OPB828、OPB829Z系列用于各种自动化和安全检测应用。通过定制服务,您可以根据特定项目的需求进行选择和配置。

OPB829DZ参数

参数
波长 890nm
最大工作供电电压 -
输出类型 Phototransistor
颜色感应 -
最小工作供电电压 -
响应时间 -
感应距离 3.18mm
光源 -
感应方式 Through-Beam
长*宽*高 24.64mm*6.35mm*10.03mm
安装方式 导线安装,底座安装
零件状态 在售
包装方式 散装

OPB829DZ厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB829DZ数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB829DZ OPB829DZ数据手册

OPB829DZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 39.761
10+ ¥ 38.1706
25+ ¥ 35.6259
50+ ¥ 34.9897
100+ ¥ 34.3535
500+ ¥ 34.3535
库存: 772
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 39.76
