OPB739RWZ

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 650nm Reflective 380μm~1.14mm(ADJ) 300μs Phototransistor 导线安装,底座安装 17.78mm*5.08mm*5.08mm
供应商型号: 828-OPB739RWZ
供应商: Mouser
标准整包数: 1
TT ELECTRONICS 光电传感器 OPB739RWZ

OPB739RWZ概述

    OPB739RWZ Reflective Line Reader Sensor 技术手册

    产品简介

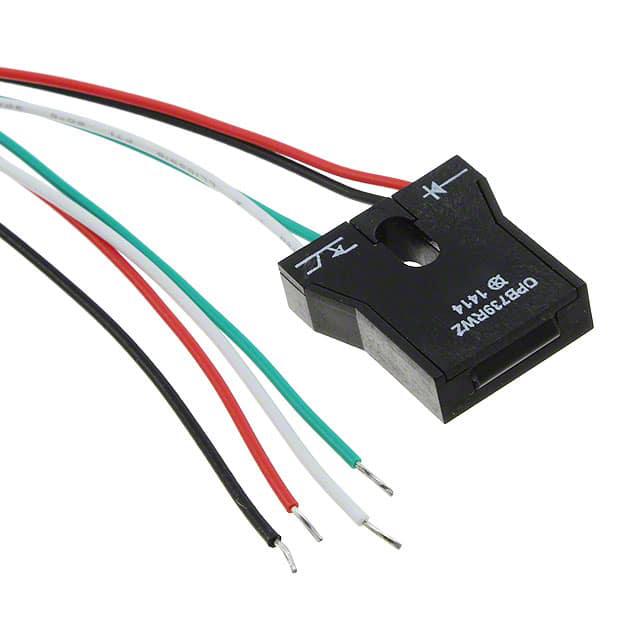

    OPB739RWZ 是一款反射式线读传感器。该传感器集成了一个可见红光(650nm)发光二极管(LED)和一个NPN硅光电晶体管,这两者被安装在同一黑色塑料外壳内,光学轴线汇聚。这种设计使得传感器能够检测宽度低至0.004英寸(0.1毫米)的线条,在最佳距离0.030英寸(0.76毫米)处目标最为理想。红色LED通过最大化反射信号对比度来提高黑线在白背景上的检测效果。推荐的线间距为最小0.050英寸。

    技术参数


    - 工作条件
    - 工作温度范围:-40°C 至 +85°C
    - 储存温度范围:-40°C 至 +85°C
    - 输入端参数
    - LED正向直流电流:40 mA
    - LED反向直流电压:2 V
    - 功耗:100 mW
    - 输出端参数
    - 光电晶体管收集-发射极电压:30 V
    - 光电晶体管发射-收集极电压:5 V
    - 功耗:100 mW
    - 检测能力
    - 最佳操作距离范围:0.015英寸(0.38毫米)至0.045英寸(1.14毫米)
    - 650纳米可见红光LED用于优化染料墨水的检测

    产品特点和优势


    OPB739RWZ具有以下特点和优势:
    - 聚焦的最大灵敏度:优化了传感器的检测精度。
    - 光耦合特性:包括0.050英寸的最小检测间隔,确保检测的准确性和可靠性。
    - 低成本塑料封装:提供了一种经济实惠且实用的解决方案。
    - 适用多种应用:可用于线路阅读、低分辨率条码传感、纸边检测、标记检测及反射式光学编码等多种场合。

    应用案例和使用建议


    该传感器常应用于工业自动化、纸张加工和包装等领域,例如用于生产线上的纸张边缘检测、条形码扫描以及标记识别。为了优化使用效果,建议保持传感器与目标表面的距离在最佳范围内(0.015英寸到0.045英寸),并使用合适的光源以获得最佳信号。

    兼容性和支持


    - 传感器可与Optek的OCB100CZ自动校准模块结合使用,以减少传感器间的差异并实现数字输出。
    - 可定制电气连接、导线、电缆和连接器。如需更多详细信息,请联系当地代表或OPTEK公司。

    常见问题与解决方案


    - 问题1:如何调整驱动电路?
    - 解决方案:调节LED驱动以使反射目标位于位置时的输出电压约为4伏特。
    - 问题2:如何清洁传感器?
    - 解决方案:建议使用甲醇或异丙醇作为清洁剂。避免使用氯化碳氢化合物和酮类物质,因为这些化学物质会溶解塑料外壳。

    总结和推荐


    综上所述,OPB739RWZ是一款高性能的反射式线读传感器,适用于多种工业应用。其独特的设计使其具有高精度和良好的稳定性。对于需要精确检测和测量的应用场景,我们强烈推荐使用此款传感器。

OPB739RWZ参数

参数
光源 -
颜色感应 -
响应时间 300μs
感应距离 380μm~1.14mm(ADJ)
输出类型 Phototransistor
感应方式 Reflective
波长 650nm
最小工作供电电压 -
最大工作供电电压 -
长*宽*高 17.78mm*5.08mm*5.08mm
安装方式 导线安装,底座安装
零件状态 在售
包装方式 散装

OPB739RWZ厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB739RWZ数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB739RWZ OPB739RWZ数据手册
