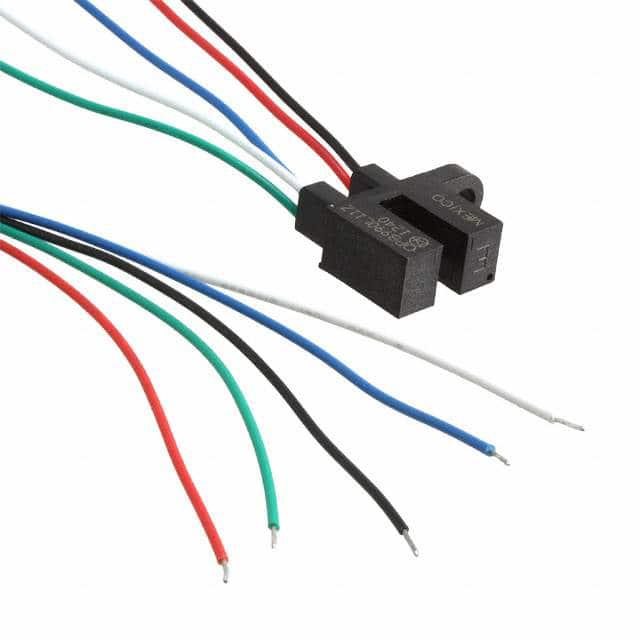

OPB990L51Z

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Through-Beam 3.18mm 70ns Buffer,Totem Pole 4.75V 5.25V 导线安装,底座安装 18.48mm*6.35mm*15.63mm
供应商型号: 828-OPB990L51Z
供应商: Mouser
标准整包数: 1
TT ELECTRONICS 光电传感器 OPB990L51Z

OPB990L51Z概述

    非接触式光逻辑开关:OPB960/970/980/990系列

    1. 产品简介


    OPB960/970/980/990系列 是Optek公司设计的一系列非接触式光逻辑开关(Photologic®),专为设计工程师提供在特定应用需求下的灵活性。这一系列光逻辑开关基于标准外壳,拥有0.125英寸(3.18毫米)宽的槽口,允许用户指定输出逻辑状态、输出驱动电路、光束宽度、光束表面及安装脚位置。此外,还提供了线缆或PCB引脚两种电气接口方式,以增强电气连接的灵活性。
    该系列产品广泛应用于机械开关替代、速度和方向指示、打印机顶点检测、行程结束检测、家用位置检测等领域。

    2. 技术参数


    - 基本规格:
    - 工作温度范围:-40°C 至 +70°C
    - 存储温度范围:-40°C 至 +85°C
    - 供电电压范围:4.5V 至 16V
    - 电气特性:
    - 输入二极管正向电压:1.70V
    - 输出低电平电压:≤0.4V
    - 输出高电平电压:VCC - 2.1V
    - 短路输出电流:最大30mA
    - 光电特性:
    - 光耦合器:OP140/OP240 LED,OPL560探测器
    - 输出光电流:最大200mW
    - 反向电流:最大100µA

    3. 产品特点和优势


    OPB960/970/980/990系列 的显著优势包括:
    - 定制化选项:用户可以选择逻辑状态、输出驱动电路、光束宽度和安装位置,满足不同的应用需求。
    - 灵活的电气接口:通过线缆或PCB引脚提供电气连接方式,适应多种使用场景。
    - 耐受环境干扰:采用不透明塑料外壳,降低对可见光和近红外外部光源的敏感度,确保稳定运行。

    4. 应用案例和使用建议


    典型应用场景:
    - 机械开关替代:取代传统机械开关,提高耐用性和可靠性。
    - 打印检测:用于打印机顶点检测、行程结束检测等,保证打印精度。
    - 工业控制:作为传感器用于速度和方向检测,提高自动化生产线效率。
    使用建议:
    - 合理选择光束宽度:根据具体应用需求选择合适的光束宽度,以获得最佳分辨率。
    - 注意电源管理:确保供电电压在规定的范围内,避免电压过高导致器件损坏。
    - 正确接地:确保设备良好接地,防止电磁干扰影响性能。

    5. 兼容性和支持


    该系列产品支持直接与TTL、LSTTL和CMOS接口兼容,简化了系统集成。Optek公司提供定制电气、线缆服务,并提供相关的技术支持和维护服务。此外,所有产品均符合欧盟RoHS指令2002/95/EC。

    6. 常见问题与解决方案


    - Q:供电电压超出规定范围怎么办?
    - A:立即断开电源,检查并调整至规定范围内的电压值。
    - Q:输出不稳定如何处理?
    - A:确认输入信号正常,光束未被遮挡,并重新调整光束宽度和位置。
    - Q:无法正常工作如何诊断?
    - A:检查接线和电气连接是否正确,确保设备良好接地,并检查是否有其他电磁干扰。

    7. 总结和推荐


    OPB960/970/980/990系列 非接触式光逻辑开关凭借其高度可定制化和灵活的电气接口,在各种应用场景中表现出色。它们在工业自动化、打印设备和机械控制等领域具有广泛的应用前景。考虑到其优良的技术性能和可靠的支持服务,我们强烈推荐这一系列的产品。

OPB990L51Z参数

参数
最大工作供电电压 5.25V
响应时间 70ns
输出类型 Buffer,Totem Pole
光源 -
感应方式 Through-Beam
波长 890nm
感应距离 3.18mm
最小工作供电电压 4.75V
颜色感应 -
长*宽*高 18.48mm*6.35mm*15.63mm
安装方式 导线安装,底座安装
零件状态 在售
包装方式 散装

OPB990L51Z厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB990L51Z数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB990L51Z OPB990L51Z数据手册

OPB990L51Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
