OPB800W55Z

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Through-Beam 9.53mm Phototransistor 导线安装,底座安装 30.99mm*6.35mm*10.8mm
供应商型号: 828-OPB800W55Z
供应商: Mouser
标准整包数: 1

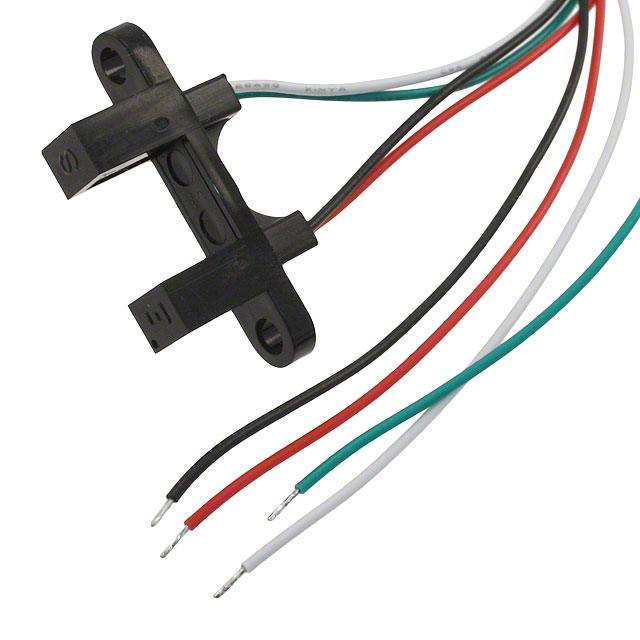

TT ELECTRONICS 光电传感器 OPB800W55Z

OPB800W55Z概述

    Wide Gap Slotted Optical Switch: OPB800 (L and W Series)

    产品简介


    Wide Gap Slotted Optical Switch,型号为OPB800(L和W系列),是由TT Electronics plc公司生产的光学开关。它主要用于非接触式物体感应、装配线自动化、机器自动化、设备安全和机器防护等领域。该系列产品设计灵活,通过标准生产线提供定制化的产品选项,以满足不同的应用需求。

    技术参数


    - 宽隙槽宽度: 0.375英寸(9.525毫米)
    - 输出参数选择: 可选光电流、光圈大小和壳体材料(透明或不透明)
    - 安装方式: 电路板安装或带24英寸(610毫米)26 AWG导线远程安装
    - 工作温度范围:
    - L系列: -40°C至+85°C
    - W系列: -40°C至+80°C
    - 绝对最大额定值:
    - 储存和操作温度
    - 输入二极管: 正向直流电流50 mA,峰值正向电流(1微秒脉冲宽度,300 pps) 3 A
    - 输出光电晶体管: 集电极-发射极电压30 V,发射极-集电极电压5 V
    - 颜色/引脚描述:
    - 红色-1: 阳极
    - 黑色-2: 阴极
    - 白色-3: 集电极
    - 绿色-4: 发射极

    产品特点和优势


    1. 宽隙槽设计: 提供0.375英寸(9.525毫米)的宽隙槽,适用于多种应用。
    2. 灵活的配置: 用户可以指定电气输出参数、光圈大小和壳体材料,以适应不同应用需求。
    3. 高可靠性: 采用红外透射塑料壳体(防止光圈污染)或不透明塑料壳体(最大化防护外界光线),减少外界辐射干扰。
    4. 多用途: 适用于非接触式物体感应、装配线自动化、设备安全等多个领域。

    应用案例和使用建议


    - 非接触式物体感应: 在物料输送系统中,当物料进入传感器槽时,触发信号输出,实现自动控制。
    - 装配线自动化: 在装配线上,用于检测组件是否正确到位,确保生产线正常运行。
    - 设备安全: 在机器上,用于检测是否存在危险物,防止事故发生。
    使用建议:
    - 在设置传感器时,注意避免光污染和电磁干扰。
    - 定期清洁传感器以保持性能稳定。
    - 调整光圈大小以匹配所需应用的需求。

    兼容性和支持


    - 兼容性: 该产品可以与其他电子元器件和控制系统无缝集成,具有广泛的兼容性。
    - 支持和维护: TT Electronics提供详尽的技术文档和售后服务,确保用户能够快速解决问题。

    常见问题与解决方案


    1. 问题: 传感器输出信号不稳定。
    - 解决方法: 检查光圈是否有污染物,清洁光圈并调整传感器位置。
    2. 问题: 设备运行过程中出现误报。
    - 解决方法: 检查周围环境光线是否强烈,调整传感器角度或增加遮挡。
    3. 问题: 传感器响应速度慢。
    - 解决方法: 调整光电流参数,优化电路设计。

    总结和推荐


    Wide Gap Slotted Optical Switch,型号为OPB800(L和W系列),是一款高度灵活且可靠的光学开关,广泛应用于多个领域。其独特的宽隙槽设计和灵活的配置选项使其在市场上具备强大的竞争力。对于需要高精度和稳定性的应用场景,推荐使用此产品。该产品经过严格的测试,质量可靠,具有良好的兼容性和广泛的应用前景。

OPB800W55Z参数

参数
最大工作供电电压 -
输出类型 Phototransistor
感应距离 9.53mm
感应方式 Through-Beam
颜色感应 -
最小工作供电电压 -
响应时间 -
波长 890nm
光源 -
长*宽*高 30.99mm*6.35mm*10.8mm
安装方式 导线安装,底座安装
零件状态 在售
包装方式 散装

OPB800W55Z厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB800W55Z数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB800W55Z OPB800W55Z数据手册

OPB800W55Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
