首页  >  产品百科  >  OPB705WZ

OPB705WZ

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Reflective 3.81mm Phototransistor 1.7V 导线安装,底座安装 17.8mm*5.1mm*22.9mm
供应商型号: 828-OPB705WZ
供应商: Mouser
标准整包数: 1

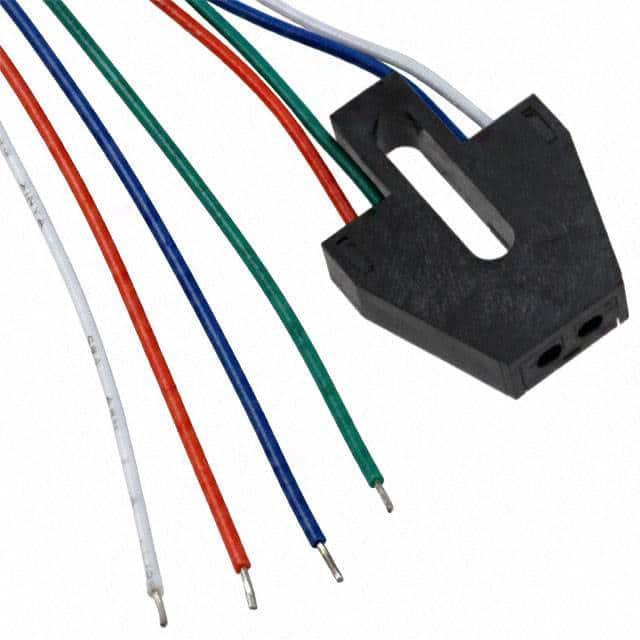

TT ELECTRONICS 光电传感器 OPB705WZ

OPB705WZ概述

    OPB703, OPB704 和 OPB705 系列光耦合器技术手册



    1. 产品简介




    OPB703、OPB704 和 OPB705 是由一个890纳米红外发光二极管(LED)和一个NPN硅光电晶体管组成的光耦合器,被封装在一个黑色塑料壳内,专为PCB板上安装设计。而OPB703WZ、OPB704WZ、OPB705WZ 和 OPB70BWZ 则通过UL认证的26 AWG电线进行远程连接,长度至少为24英寸(61.0厘米),并去皮和搪锡。OPB70AWZ则采用红外发光二极管和NPN硅光电达林顿组合。OPB70CWZ 至 OPB70FWZ 则是采用640纳米可见光(红色)发光二极管和NPN硅光电晶体管或者RBE光电晶体管的组合。


    2. 技术参数




    - 工作电压:光耦合器的输入二极管前向电流最大为40mA,反向电流最大为2V。输出光电晶体管的集电极-发射极电压为30V(光电晶体管)、15V(光电达林顿),发射极-集电极电压为5V。
    - 功率消耗:最大功率消耗为100mW。
    - 存储温度范围:-40°C至+80°C。
    - 线性降额:对于特定型号(如OPB703WZ、OPB704WZ、OPB705WZ等),在25°C以上时线性降额为1.82mW/°C。


    3. 产品特点和优势




    这些光耦合器具备以下特点和优势:
    - 高集成度:将红外发光二极管和光电晶体管集成在一个紧凑的黑色塑料壳内。
    - 远程连接选项:提供通过UL认证的26 AWG电线进行远程连接的设计,便于安装和维护。
    - 多样化的光学覆盖:可根据需求选择不同的镜头选项,如无镜头、蓝窗防尘盖和孔径镜头,以提高分辨率。
    - 优越的防护性能:某些型号如OPB704G和OPB704GWZ具有优秀的脏环境防护性能。


    4. 应用案例和使用建议




    这些光耦合器广泛应用于各种反射式检测应用,例如自动感应水龙头、工业自动化控制系统和光学测量仪器等。使用时应注意根据具体应用选择合适的光学覆盖和镜头配置,以确保最佳性能。


    5. 兼容性和支持




    该系列产品可与多种PCB布局兼容,支持定制电气、线缆和连接器设计。制造商提供全面的技术支持,帮助客户解决任何安装和使用过程中遇到的问题。


    6. 常见问题与解决方案




    1. 如何选择合适的型号?
    - 根据您的具体应用需求选择合适的光学覆盖和镜头配置。例如,如果需要防尘保护,则应选择带有蓝窗防尘盖的型号。

    2. 如何正确焊接引脚?
    - 使用推荐的焊锡铁温度(240°C)和焊锡时间(不超过10秒),确保焊接牢固且不损坏元件。


    7. 总结和推荐




    总体而言,OPB703、OPB704 和 OPB705 系列光耦合器以其高集成度、多样化的光学选项和出色的防护性能在市场上具备显著的竞争优势。特别是在需要精密反射检测的应用中,这些光耦合器的表现尤为出色。强烈推荐用于需要高性能和可靠性的应用场景。

OPB705WZ参数

参数
最大工作供电电压 1.7V
输出类型 Phototransistor
感应距离 3.81mm
光源 -
响应时间 -
波长 890nm
颜色感应 -
最小工作供电电压 -
感应方式 Reflective
长*宽*高 17.8mm*5.1mm*22.9mm
安装方式 导线安装,底座安装
零件状态 在售
包装方式 散装

OPB705WZ厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB705WZ数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB705WZ OPB705WZ数据手册

OPB705WZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
