OPB804

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 935nm Through-Beam 3.94mm 5μs Phototransistor PCB安装,通孔安装 12.57mm*6.35mm*11.68mm
供应商型号: 2352217
供应商: 海外现货
标准整包数: 1

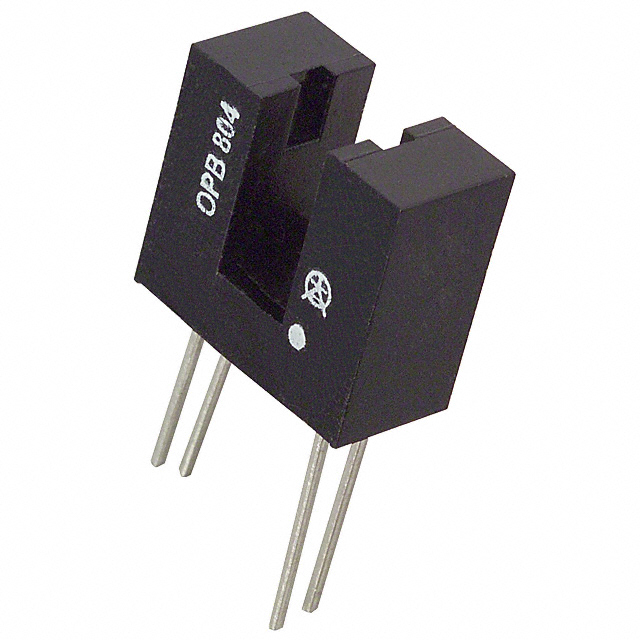

TT ELECTRONICS 光电传感器 OPB804

OPB804概述

    # Slotted Optical Switch OPB804 技术手册

    产品简介


    OPB804 是由TT Electronics公司生产的非接触式光开关,采用NPN硅光电晶体管和红外发光二极管(LED),二者分别位于一个宽为0.155英寸(3.94毫米)的狭槽的相对两侧。此装置的外壳为单件式不透光塑料,可减少环境光线的干扰。其红外线发射波长在850至940纳米之间。OPB804 主要应用于非接触式物体检测、生产线自动化、机械设备自动化、设备安全及安保等领域。

    技术参数


    绝对最大额定值
    - 存储温度范围:-40°C 至 +100°C
    - 工作温度范围:-40°C 至 +85°C
    - 引脚焊接温度:260°C
    输入二极管
    - 最大功率耗散:75mW
    - 恒定电流下的正向电流:50mA(TA = 25°C)
    - 峰值正向脉冲电流:1A(1μs脉宽,300pps)
    光电晶体管
    - 最大功率耗散:100mW
    - 集电极-发射极电压:30V
    - 发射极-集电极电压:5.0V
    - 集电极暗电流:100nA(VCE = 10V,IF = 0,EE = 0mw/cm²)
    电气特性(TA = 25°C)
    - VF(正向电压):1.25 - 1.70V(IF = 20mA)
    - V(BR)CEO(集电极-发射极击穿电压):30V(IC = 1mA,EE = 0mw/cm²)
    - V(BR)ECO(发射极-集电极击穿电压):5.0V(IE = 100μA,EE = 0mw/cm²)
    - IC(ON)(通态集电极电流):0.5 - 5mA(VCE = 10V,IF = 20mA)
    - VCE(SAT)(集电极-发射极饱和电压):0.40V(IC = 250μA,IF = 20mA)

    产品特点和优势


    OPB804 的主要特点是其非接触式开关设计,PCB安装方式,以及宽开口使得其具有较高的通用性。此外,其不透光的外壳有助于减少环境光干扰。这些特性使其在多种工业环境中表现优异,如生产线自动化、机器安全及设备安保等。

    应用案例和使用建议


    应用案例
    - 在生产线自动化中用于检测物体位置。
    - 在机器安全系统中用于监测是否有异常物体进入危险区域。
    - 在设备安保中用于检测是否有未授权人员进入。
    使用建议
    - 在使用时确保安装环境符合规定的温度范围。
    - 确保引脚焊接温度不超过260°C。
    - 需要注意不要直接将输入二极管连接到电压源,而应在电路中加入外部限流电阻。

    兼容性和支持


    OPB804 能够与大多数标准的电子设备兼容,适用于各种电路板的设计。TT Electronics提供了详尽的技术文档和客户支持,以帮助用户更好地理解和使用这款产品。

    常见问题与解决方案


    问题1:如何防止过热?
    解决方案: 遵守规定的最大额定值,确保操作温度不超过+85°C。在高负载情况下,可以采取散热措施来降低温升。
    问题2:如何避免外部光线干扰?
    解决方案: 使用不透光外壳并选择合适的工作环境,尽量避免强烈的光线直射到设备上。
    问题3:如何正确焊接引脚?
    解决方案: 焊接时使用推荐的RMA焊剂,并控制焊接时间,不要超过5秒。

    总结和推荐


    OPB804是一款高性能的非接触式光开关,具备广泛的适用性。它不仅拥有出色的性能指标,而且在恶劣环境下也能稳定工作。总体来看,这款产品非常适合应用于各种自动化和安全监控场合。基于以上综合评价,我们强烈推荐OPB804给需要此类产品的用户。

OPB804参数

参数
感应距离 3.94mm
输出类型 Phototransistor
最小工作供电电压 -
光源 -
感应方式 Through-Beam
响应时间 5μs
最大工作供电电压 -
波长 935nm
颜色感应 -
长*宽*高 12.57mm*6.35mm*11.68mm
安装方式 PCB安装,通孔安装
零件状态 在售
包装方式 散装

OPB804厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB804数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB804 OPB804数据手册

OPB804封装设计

查看详情并下载
Symbol
Footprint
3D Model
