OPB930W55Z

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 880nm Through-Beam 3.18mm 70ns Buffer,Totem Pole 4.75V 5.25V 导线安装,底座安装 23.75mm*12.95mm*10.54mm
供应商型号: 1497942
供应商: 海外现货
标准整包数: 1

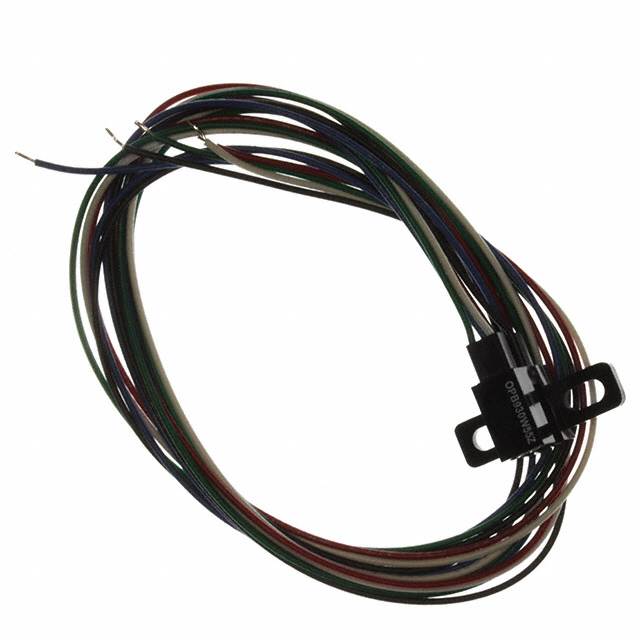

TT ELECTRONICS 光电传感器 OPB930W55Z

OPB930W55Z概述


    产品简介


    OPB930 和 OPB940 系列 是来自 Optek Technology 的光电逻辑集成电路开关产品。这些集成电路设计为电子工程师提供灵活的选择空间。它们基于标准尺寸封装,提供多种配置选项,适用于不同类型的输出、外壳材料、光圈宽度及引脚长度。这款光电开关可广泛应用于机械开关替代、速度指示(测速计)及机械极限指示等领域。

    技术参数


    绝对最大额定值
    - 供电电压 \(V{CC}\): 不超过 10V(每次不超过3秒)
    - 工作温度范围: -40°C 至 +70°C
    - 存储温度范围: -40°C 至 +85°C
    - 引脚焊接温度: 260°C(1/16 英寸(1.6 毫米)距外壳表面,用烙铁 5 秒)
    输入红外LED
    - 输入二极管功耗: 100mW
    - 光电传感器功耗: 200mW
    - 总功耗: 300mW
    输出特性
    - 输出引脚开路时电压: 35V
    - 直流正向电流: 40mA
    - 直流反向电压: 2V

    产品特点和优势


    - 选择性: 用户可以选择不同大小的光圈、输出配置、外壳材料(透明或不透明)、引脚(L 系列)或电线(W 系列)。
    - 结构特性: 所有外壳均由注射成型不透明塑料制成,最大限度减少对外界可见光和近红外辐射的敏感性。
    - 内置稳定性: 带有内置滞回放大器,确保高稳定性。
    - 高度兼容: 可定制电气、线缆和连接器,适应各种应用场景。

    应用案例和使用建议


    应用场景
    - 机械开关替代: 在需要频繁切换的场景中,如家电控制板上的按钮,可以有效延长使用寿命。
    - 速度指示: 用于工业设备的速度监测,如传送带或风扇的速度监控。
    - 机械极限指示: 用于检测机械设备的工作极限位置,防止超限运行。
    使用建议
    - 对于需要快速响应的应用,建议使用数据速率高的型号。
    - 对于工作环境温度变化较大的场合,需考虑选用适应性强的产品,确保在极端温度下的稳定工作。

    兼容性和支持


    - 兼容性: 这些光电开关具有较高的通用性,可通过选择不同的外壳材料和引脚配置,实现与多种电路板的兼容。
    - 支持: 用户可以通过联系当地的代表或直接联系 Optek 获取技术支持和维修服务。

    常见问题与解决方案


    问题一:如何避免塑料应力裂纹?
    解决方案: 建议使用 ND Industries 的 Vibra-Tite 来进行螺纹锁定,以避免应力裂纹。
    问题二:如何清洁产品?
    解决方案: 推荐使用甲醇或异丙醇作为清洁剂,以确保塑料外壳不会因氯化碳氢化合物或酮类溶剂而损坏。

    总结和推荐


    OPB930 和 OPB940 系列光电逻辑集成电路开关凭借其高度灵活性和稳定性,在多个应用领域中展现出卓越的性能。尤其适合需要精确控制和高稳定性的场景。总体来说,它是一款非常值得推荐的产品,无论是从功能还是性价比来看,都是一款理想的选择。

OPB930W55Z参数

参数
感应方式 Through-Beam
最大工作供电电压 5.25V
波长 880nm
光源 -
感应距离 3.18mm
响应时间 70ns
输出类型 Buffer,Totem Pole
最小工作供电电压 4.75V
颜色感应 -
长*宽*高 23.75mm*12.95mm*10.54mm
安装方式 导线安装,底座安装
零件状态 在售
包装方式 袋装
