OPB700Z

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Reflective 5.08mm Phototransistor 1.7V 导线安装,底座安装 15.24mm*2.54mm*25.4mm
供应商型号: 1497902
供应商: 海外现货
标准整包数: 1

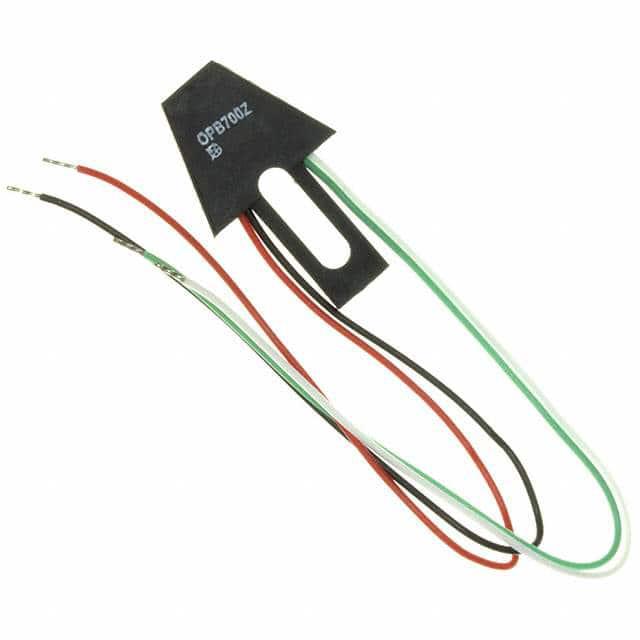

TT ELECTRONICS 光电传感器 OPB700Z

OPB700Z概述


    产品简介


    OPB700和OPB700ALZ传感器是反射式非接触式物体传感器,包含一个红外发光二极管(IR LED)和一个NPN硅光电晶体管,两者安装在具有汇聚光学轴的黑色塑料外壳内。OPB701和OPB701ALZ传感器与前者相似,但输出部分采用的是光电达林顿管而非光电晶体管。这些传感器广泛应用于自动化生产线、机器自动化、机器安全、行程终端检测和门检测等领域。由于其低轮廓设计,非常适合叠放安装。此外,传感器采用低成本塑料封装,且提供多种长度的引线选择(4英寸或18英寸),以适应不同的应用需求。

    技术参数


    - 基本参数:
    - 封装尺寸:红外发光二极管和NPN硅光电晶体管安装在具有汇聚光学轴的黑色塑料外壳内。
    - 引线:UL认证的#26 AWG Teflon绝缘引线,标准长度为4英寸(101毫米)或18英寸(457毫米)。特殊长度可定制。
    - 电气特性:
    - 输入二极管:
    - 连续正向电流:100 mA
    - 反向电压:2 V
    - 功率耗散:80 mW
    - 输出光电晶体管/达林顿管:
    - 集电极-发射极电压:OPB700Z、OPB700ALZ为24 V;OPB701Z、OPB701ALZ为15 V
    - 发射极-集电极电压:5 V
    - 功率耗散:50 mW
    - 工作环境:
    - 存储温度范围:-40°C至+125°C
    - 工作温度范围:-40°C至+100°C
    - 引线焊接温度:260°C

    产品特点和优势


    OPB700系列传感器采用光电晶体管作为输出部分,适合要求较高灵敏度的应用场合。而OPB701系列传感器采用光电达林顿管,可以提供更高的增益和更低的暗电流,适用于对检测精度要求较高的场合。两种型号都具有低轮廓设计,便于堆叠安装。此外,它们还具有以下特点:
    - 低成本塑料封装:确保了经济性,同时保持耐用性。
    - 可定制引线:提供了灵活性,满足不同客户的需要。
    - 高可靠性:适用于多种恶劣工作环境。

    应用案例和使用建议


    这些传感器常用于工业自动化领域,如装配线自动化、机器自动化和机器安全系统中。例如,在机器自动化中,OPB700和OPB701可以用于检测物品的到位情况,从而实现精确控制。在机器安全中,这些传感器可以作为门开关使用,当门打开时触发报警或关闭设备。
    使用建议:
    - 在安装时,确保传感器与被测表面的距离和角度符合说明书中的要求,以确保最佳检测效果。
    - 定期检查和清洁传感器,避免灰尘和污渍影响检测性能。

    兼容性和支持


    OPB700和OPB701系列传感器提供了可定制的引线长度,这意味着它们可以轻松地与其他电子设备或模块连接。对于更复杂的应用,您可以联系当地的经销商或OPTEK公司获取更多信息和支持。OPTEK还提供详细的安装指南和技术文档,帮助客户快速上手。

    常见问题与解决方案


    1. 问题:传感器频繁误报。
    - 解决方案:检查传感器与目标物之间的距离和角度是否正确。如果距离过远或角度不合适,可能会导致误报。调整传感器的位置和角度可以解决问题。
    2. 问题:传感器无法正常工作。
    - 解决方案:首先检查电源供应是否稳定,确保供电电压在规定范围内。其次,确认传感器接线是否正确,特别是正负极是否正确连接。最后,检查是否有外部干扰源,如电磁干扰等,尽量避免传感器受到干扰。
    3. 问题:传感器响应时间慢。
    - 解决方案:检查传感器的工作环境温度是否超出规定的范围。如果温度过高或过低,都会影响传感器的响应速度。另外,也可以尝试更换为光电达林顿管型号,其增益更高,响应速度更快。

    总结和推荐


    总的来说,OPB700和OPB701系列传感器凭借其灵活的配置、可靠的设计和广泛的适用范围,成为市场上备受关注的产品。无论是需要高度灵敏度的应用还是低成本的需求,这两种传感器都能提供理想的解决方案。特别推荐给需要进行精确物体检测的自动化系统制造商或集成商。如果您正在寻找一款高性能、可靠的反射式传感器,OPB700和OPB701将是您的不二之选。

OPB700Z参数

参数
最小工作供电电压 -
波长 890nm
响应时间 -
感应方式 Reflective
感应距离 5.08mm
最大工作供电电压 1.7V
输出类型 Phototransistor
光源 -
颜色感应 -
长*宽*高 15.24mm*2.54mm*25.4mm
安装方式 导线安装,底座安装
零件状态 在售
包装方式 散装

OPB700Z厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB700Z数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB700Z OPB700Z数据手册

OPB700Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 87.7428
5+ ¥ 84.2331
10+ ¥ 77.2137
50+ ¥ 77.2137
100+ ¥ 75.8098
250+ ¥ 75.8098
库存: 133
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 87.74
