OPB854A3

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Through-Beam 2.54mm Phototransistor PCB安装,通孔安装 25.65mm*6.6mm*11.05mm
供应商型号: OPB854A3
供应商: Verical
标准整包数: 500
TT ELECTRONICS 光电传感器 OPB854A3

OPB854A3概述

    # Slotted Optical Switch 技术手册解析

    产品简介


    产品类型与功能

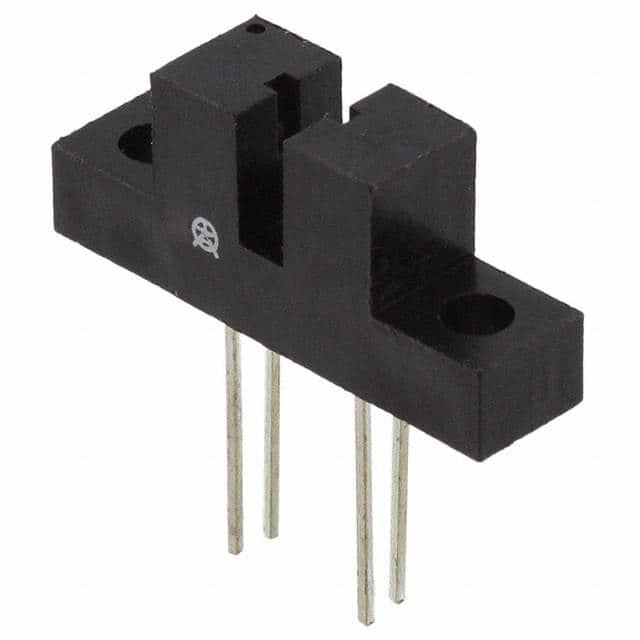

    Slotted Optical Switch 是一款集成红外发光二极管(LED)和 NPN 硅光电晶体管的非接触式光学开关。该系列包括多个型号(OPB854A1 至 OPB854B3),主要应用于需要精确检测物体位置或运动的场合。每款设备通过一个 0.100 英寸(2.54 毫米)宽的狭缝将 LED 和传感器分离安装在不透明塑料外壳内,同时利用透镜增大有效探测区域至直径约 0.60 英寸(1.52 毫米)。
    应用领域
    该产品广泛应用于工业自动化、生产线控制、机械设备安全防护等领域,具体用途如下:
    - 非接触式物体中断检测;
    - 装配线自动控制;
    - 设备安全监控;
    - 安全机制实现。

    技术参数


    以下是关键的技术规格表:
    | 参数类别 | 最小值 | 典型值 | 最大值 | 单位 |

    | 存储/操作温度范围 | -40 | - | +85 | °C |
    | LED 峰值波长 | - | 890 | - | nm |
    | 狭缝宽度/深度 | 0.100 | - | - | 英寸 |
    | 反向电流 | - | - | 10 | µA |
    | 正向电压 | - | 1.7 | - | V |
    | 集电极-发射极击穿电压 | 30 | - | - | V |
    | 集电极暗电流 | - | - | 100 | nA |
    其他详细信息包括最大电流(LED:50 mA,峰值:3 A;光电晶体管:30 mA),功耗(两者均为 100 mW)以及封装形式等。

    产品特点和优势


    Slotted Optical Switch 系列的主要特点及优势如下:
    1. 抗干扰设计:采用不透明材料外壳,能够有效减少外部环境光对信号的影响。
    2. 非接触式操作:无需物理接触即可完成传感任务,提升使用寿命和可靠性。
    3. 多样化配置选择:提供三种不同的安装方式以适应不同应用场景需求。
    4. 紧凑结构:仅需 0.300 英寸(7.62 毫米)间距便于PCB布局。
    5. 高灵敏度与精度:得益于内部透镜设计,增强了接收端的响应能力。

    应用案例和使用建议


    根据技术手册描述,此系列开关常用于制造行业,例如检测物料传输过程中的中断情况。当安装时需确保LED和传感器之间的距离符合规范,避免因过近而导致误触发。此外,在恶劣环境下使用时应注意保持清洁并定期检查接线状况以防老化问题发生。
    对于初学者而言,建议先从简单模型开始尝试,如仅需要单方向感应功能可以选择OPB854A1或B1版本;如果需要更高频率响应则可考虑A2/B2版本。

    兼容性和支持


    目前未发现与主流电子元件存在明显不兼容现象,但在极端条件下可能需要额外屏蔽措施来保护设备不受损害。TT Electronics提供了全面的技术支持服务,包括在线文档下载、样品申请以及售后维修咨询等。

    常见问题与解决方案


    以下是一些常见的用户疑问及其解决方法:
    1. 为什么无法正常工作?
    - 确认供电电压是否正确连接且稳定;
    - 检查LED和传感器之间是否有遮挡物干扰;
    - 测试电路是否存在短路现象。
    2. 输出信号异常怎么办?
    - 重新校准设备角度直至获得最佳效果;
    - 更换干燥剂盒防止内部受潮影响性能。

    总结和推荐


    综上所述,Slotted Optical Switch 是一款高性能、多功能的非接触式光学开关产品,在工业自动化和精密测量领域表现优异。其卓越的耐用性和灵活的应用选项使其成为众多工程师的理想之选。如果您正在寻找可靠的光电解决方案,强烈推荐这款产品!

OPB854A3参数

参数
输出类型 Phototransistor
波长 890nm
响应时间 -
感应距离 2.54mm
最大工作供电电压 -
最小工作供电电压 -
光源 -
感应方式 Through-Beam
颜色感应 -
长*宽*高 25.65mm*6.6mm*11.05mm
安装方式 PCB安装,通孔安装
零件状态 在售
包装方式 散装

OPB854A3厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB854A3数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB854A3 OPB854A3数据手册

OPB854A3封装设计

查看详情并下载
Symbol
Footprint
3D Model
