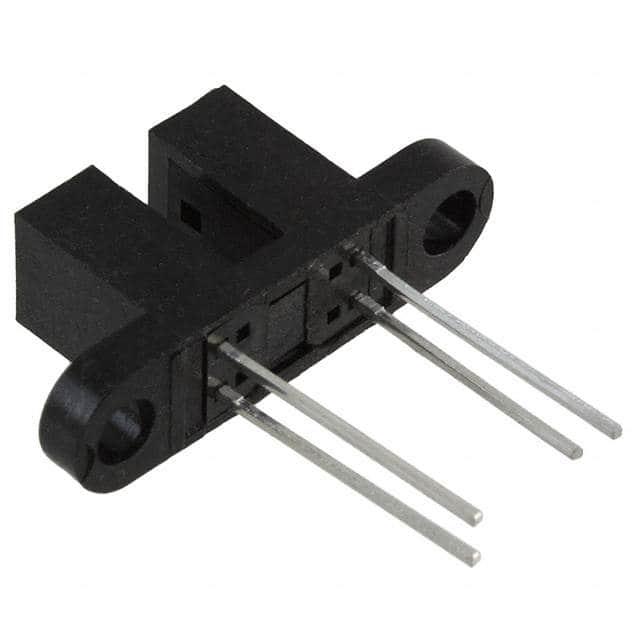

OPB870T51

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Through-Beam 3.18mm 5μs Phototransistor PCB安装,通孔安装 24.61mm*6.35mm*10.8mm
供应商型号: 2352497
供应商: 海外现货
标准整包数: 1
TT ELECTRONICS 光电传感器 OPB870T51

OPB870T51概述

    光电开关系列产品技术手册

    产品简介


    本系列光电开关包括OPB355、OPB360、OPB370、OPB380以及OPB859、OPB860、OPB870、OPB880、OPB890等多种型号。这些光电开关基于标准的外壳设计,具有0.125英寸(3.18毫米)宽的狭缝。用户可以选择输出逻辑状态、输出驱动电路、狭缝宽度、狭缝表面材料和安装片位置。此外,可以选择线缆或者PCB引脚来实现电气接口的灵活性。产品适用于非接触式物体检测、生产线自动化、机械设备自动化、设备安全以及机器安全等领域。

    技术参数


    - LED发射器参数
    - 正向直流电流:50mA
    - 峰值正向电流:1A(脉冲宽度为1微秒,频率为300次/秒)
    - 反向直流电压:2V
    - 功率耗散:75mW
    - 窄电气输出电流范围:50mA
    - 光敏晶体管/二极管参数
    - 集电极-发射极反向击穿电压:30V
    - 发射极-集电极反向击穿电压:5V
    - 集电极直流电流:30mA
    - 功率耗散:100mW
    - 电气特性
    - 输入光敏晶体管/二极管
    - VF正向电压:1.3V~1.8V(IF=20mA)
    - IR反向电流:100µA(VR=2V)
    - 输出二极管
    - VBR反向二极管击穿电压:60V(IR=100µA,IF=0,EE=0)
    - VFD正向电压:1.2V(IF=1mA,IF=0,EE=0)
    - ID反向暗电流:60nA(VR=30V,EE=0,IF=0)
    - 输出光敏晶体管
    - V(BR)CEO集电极-发射极反向击穿电压:30V(IC=1mA)
    - V(BR)ECO发射极-集电极反向击穿电压:5V(IE=100µA)
    - ICEO集电极-发射极暗电流:100nA(VCE=10V,IF=0,EE=0)

    产品特点和优势


    本系列产品拥有以下独特优势:
    - 0.125英寸(3.175毫米)宽的狭缝;
    - 狭缝宽度可选(0.050英寸或0.010英寸);
    - 壳体材料可选(遮盖壳体或透红外壳体);
    - 安装配置多样;
    - 引脚间距或线缆可选。

    应用案例和使用建议


    - 非接触式物体检测:适用于生产线自动化,如物流分拣系统,需要检测物体是否存在但不直接接触物体。
    - 设备安全:可以用于检测机械设备上的安全门是否关闭,确保操作安全。
    - 装配线自动化:通过检测工件的位置和方向来控制装配线的运行。
    使用建议:
    - 在安装过程中要注意避免应力裂缝,推荐使用ND Industries的Vibra-Tite 3型进行螺纹锁紧。
    - 根据不同的应用需求选择合适的狭缝宽度和壳体材料。
    - 避免将产品暴露在极端温度下以防止损坏。

    兼容性和支持


    该系列产品支持多种电气特性和物理尺寸,方便用户根据具体需求选择合适的型号。如有定制需求,用户可以联系当地的代表或OPTEK获取更多信息。同时,产品符合欧盟RoHS指令的要求。

    常见问题与解决方案


    - 问题:如何避免应力裂缝?
    - 解决方案:推荐使用ND Industries的Vibra-Tite 3型进行螺纹锁紧。

    - 问题:如何正确清洁产品?
    - 解决方案:推荐使用甲醇或异丙醇喷洒或擦拭,不要浸泡。

    - 问题:焊接温度过高会损坏产品吗?
    - 解决方案:铅焊接温度不得超过260°C,且需线性降额超过25°C时每摄氏度降额1.67mW。

    总结和推荐


    OPTEK Technology的光电开关系列产品在精度和可靠性方面表现出色,非常适合各种工业应用。其多样的配置选项使得用户可以根据具体需求进行灵活选择。总的来说,推荐该系列产品用于需要高可靠性和多功能性的场合。

OPB870T51参数

参数
感应方式 Through-Beam
颜色感应 -
最大工作供电电压 -
最小工作供电电压 -
响应时间 5μs
输出类型 Phototransistor
光源 -
感应距离 3.18mm
波长 890nm
长*宽*高 24.61mm*6.35mm*10.8mm
安装方式 PCB安装,通孔安装
零件状态 在售
包装方式 散装

OPB870T51厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB870T51数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB870T51 OPB870T51数据手册

OPB870T51封装设计

查看详情并下载
Symbol
Footprint
3D Model
