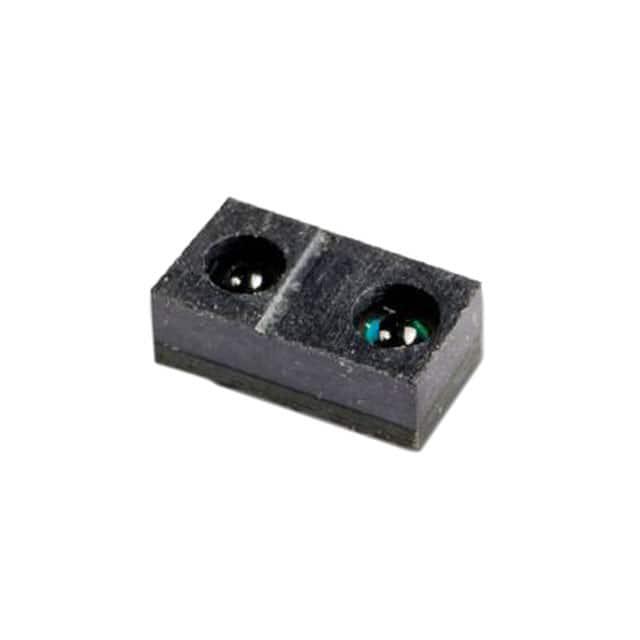

OPB9000

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 850nm Reflective 12mm 6μs 2.7V 5.5V 贴片安装,黏合安装 4mm*2.2mm*1.46mm
供应商型号: 2758555
供应商: 海外现货
标准整包数: 1
TT ELECTRONICS 光电传感器 OPB9000

OPB9000概述

    SMD Reflective Optical Sensor OPB9000 技术手册综述

    1. 产品简介


    OPB9000是一款由TT Electronics生产的表面贴装式反射光电传感器(SMD Reflective Optical Sensor)。该传感器以其广泛的工业和医疗应用著称,具备市场上领先的抗环境光干扰能力,能够在黑暗房间到明亮阳光下进行稳定操作。OPB9000 能够检测不同类型的介质,只需反射率变化30%即可实现检测。坚固的工业级树脂使其能够在-40°C至+85°C的宽广温度范围内运行,非常适合苛刻环境。

    2. 技术参数


    - 工作电压: 2.7V至5.5V
    - 工作电流: 活动状态下的供电电流为4.2mA;包含LED驱动时的供电电流为16mA
    - 响应时间: 6µs
    - 脉冲频率: 2µs周期
    - 脉冲占空比: 12.5%
    - 温度范围: 工作温度范围为-40°C至+85°C
    - 封装尺寸: 4.0mm x 2.2mm x 1.46mm
    - 其他特性: 带有温度补偿LED驱动,可编程输出配置和灵敏度级别,具有单命令校准和片上EEPROM

    3. 产品特点和优势


    OPB9000的主要特点是市场领先的25k+ lux环境光免疫能力和易于重新校准的功能。其单命令校准通过片上EEPROM可以在毫秒内完成特定应用要求的重新校准。集成的自动温度补偿功能可以最大限度地提高检测的一致性和可靠性。此外,其小型封装有助于节省宝贵的PCB空间。

    4. 应用案例和使用建议


    应用案例:
    - 非接触式位置检测
    - 工业印刷和高速纸张检测
    - 自动化制造设备
    - 自动存取款机
    - 医疗设备
    使用建议:
    - 在设计电路时,请确保VDD电压和GND连接正确,以避免过流现象。
    - 对于需要高精度的应用,可以考虑进一步微调校准过程以提高准确性。
    - 在高噪声环境中使用时,应采取额外的屏蔽措施来保护传感器。

    5. 兼容性和支持


    OPB9000与多种工业和医疗设备兼容,能够广泛应用于自动化制造、医疗诊断和金融设备中。制造商提供了详细的文档和支持服务,帮助用户更好地理解和使用该传感器。

    6. 常见问题与解决方案


    问题: 传感器对环境光敏感,导致误报
    解决方案: 可以通过调整传感器的阈值设置来减少环境光的影响。同时,利用遮蔽材料减少外部光线的干扰。
    问题: 传感器未能正确校准
    解决方案: 确保按照手册中的步骤进行校准。如果仍无法解决问题,尝试使用标准白卡重新校准。
    问题: 输出信号不稳定
    解决方案: 检查供电电压和连接是否稳定。有时需要调整校准参数或软件代码来解决这一问题。

    7. 总结和推荐



    总结

    :
    OPB9000 是一款高性能的反射光电传感器,适用于多种工业和医疗应用。其卓越的环境光免疫能力和简便的校准功能使其在市场上具有显著的竞争优势。
    推荐:
    鉴于其优异的性能和广泛应用前景,我们强烈推荐OPB9000用于需要高精度和高可靠性的环境光检测场合。其小巧的封装和广泛的适用性也使其成为设计人员的理想选择。

OPB9000参数

参数
波长 850nm
颜色感应 -
输出类型 -
最小工作供电电压 2.7V
光源 -
感应距离 12mm
响应时间 6μs
最大工作供电电压 5.5V
感应方式 Reflective
长*宽*高 4mm*2.2mm*1.46mm
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装

OPB9000厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB9000数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB9000 OPB9000数据手册

OPB9000封装设计

查看详情并下载
Symbol
Footprint
3D Model
