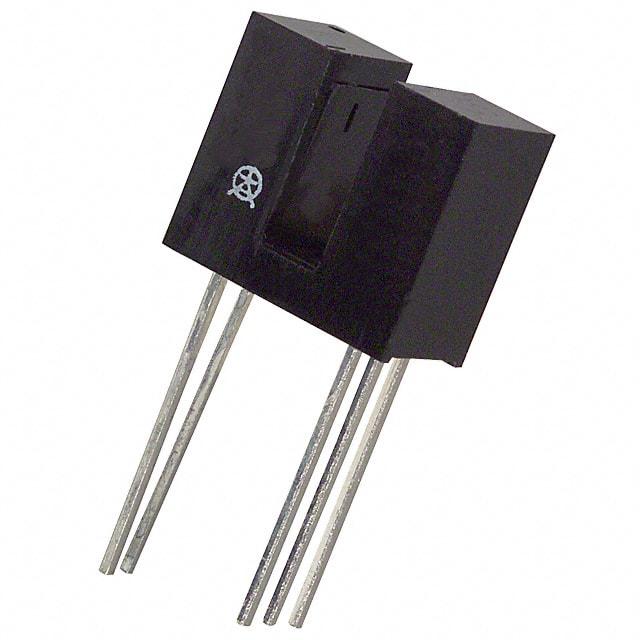

OPB963N51

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Through-Beam 3.18mm 70ns 4.75V 5.25V PCB安装,通孔安装 12.32mm*6.35mm*10.8mm
供应商型号: N-OPB963N51
供应商: 云汉优选
标准整包数: 1
TT ELECTRONICS 光电传感器 OPB963N51

OPB963N51概述

    非接触式光电开关:OPB960/970/980/990系列

    产品简介


    OPB960/970/980/990系列是OPTEK公司推出的非接触式光电开关——Photologic®系列产品。这些开关通过一个标准的3.18毫米宽的槽来构建,具有高度灵活性以满足设计工程师的具体需求。用户可以根据自己的要求定制输出逻辑状态、驱动电路、光孔宽度、光孔表面及安装特征位置。这种模块化设计为电子设备提供了极高的灵活性,使其可以轻松适应各种不同的应用场景。

    技术参数


    - 电气操作范围:OPB960/970/980/990系列能在较宽的供电电压范围内正常工作。
    - LED发射波长:近红外(850—940nm)。
    - 输出逻辑类型:包括缓冲、反相、推拉式和开路式等多种选项。
    - 工作环境:存储温度范围为-40°C至+85°C,操作温度范围为-40°C至+70°C。
    - 输入二极管:
    - 最大功耗:100 mW。
    - 正向直流电流:40 mA。
    - 反向直流电压:2 V。
    - 传感器供电电压:18 V。
    - 输出功耗:200 mW。
    - 输出引脚电压:最高35V。
    - 短路输出电流:最大30 mA。
    - 正向电压:1.70 V。
    - 反向电流:100 µA。
    - 工作DC电源电压:4.5-16 V。
    - 供给电流:12 mA。

    产品特点和优势


    OPB960/970/980/990系列的主要优势在于其高度可配置性和多样的功能选择。例如,用户可以根据具体需求选择不同的输出逻辑和驱动电路,这使得它们非常适合于需要精确控制的应用。此外,不同大小的光孔选项提供了不同的光学分辨率,这在运动检测和机械限位指示等应用中尤为重要。此外,这些光电开关具有出色的防尘和防外部光源干扰能力,确保了长期可靠运行。

    应用案例和使用建议


    OPB960/970/980/990系列的典型应用场景包括:
    - 速度和方向指示:用于检测旋转物体的速度和方向。
    - 编码器:作为替代传统的机械开关,适用于对精度和可靠性要求较高的场合。
    - 打印机:标记顶行、行程结束、归零位置等关键点。
    - 滑动门汽车和电梯应用:用于自动门的开启和关闭。
    对于特定的应用场景,我们建议在组装过程中注意以下几点:
    - 在焊接过程中避免过度加热塑料部件。
    - 使用推荐的扭矩值来紧固螺丝,以防止应力裂缝。
    - 使用甲醇或异丙醇作为清洁剂,避免损坏塑料组件。

    兼容性和支持


    OPB960/970/980/990系列的设计非常灵活,可与多种线缆和印刷电路板(PCB)连接。为了确保最佳性能和长期可靠性,用户应遵循手册中的安装和维护指南。OPTEK公司还提供各种定制服务,包括电气、线缆和其他相关支持,用户可以通过联系当地代表或直接与OPTEK公司沟通获取更多信息。

    常见问题与解决方案


    常见的用户问题及解决方法如下:
    - 问题:如何正确连接线缆?
    - 解决方案:根据表2的指导,正确识别并连接各颜色线缆的功能。

    - 问题:设备在高温环境下工作不稳定。
    - 解决方案:确保设备处于推荐的工作温度范围内,并采取适当的散热措施。

    - 问题:如何避免线缆过热?
    - 解决方案:选择合适的线缆长度和材料,避免电流过载。

    总结和推荐


    OPB960/970/980/990系列以其高灵活性和多功能性在市场上占据了一席之地。这些光电开关非常适合各种需要精确控制的应用场景,如速度和方向指示、编码器以及机械开关的替换等。然而,在选择和安装这些设备时,用户需要仔细考虑工作环境和操作条件,以确保长期稳定可靠运行。综上所述,我强烈推荐这款产品给那些需要高效可靠的非接触式光电开关的应用场景。

OPB963N51参数

参数
波长 890nm
最大工作供电电压 5.25V
响应时间 70ns
光源 -
感应方式 Through-Beam
感应距离 3.18mm
最小工作供电电压 4.75V
颜色感应 -
输出类型 -
长*宽*高 12.32mm*6.35mm*10.8mm
安装方式 PCB安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

OPB963N51厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB963N51数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB963N51 OPB963N51数据手册

OPB963N51封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
35+ $ 3.2224 ¥ 27.3904
库存: 150
起订量: 35 增量: 1
交货地:
最小起订量为:35
合计: ¥ 958.66
