OPB992P51Z

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm 可传导的 3.18mm 70ns 4.5V 底座安装 18.48mm*6.35mm*15.63mm
供应商型号: N-OPB992P51Z
供应商: 云汉优选
标准整包数: 1

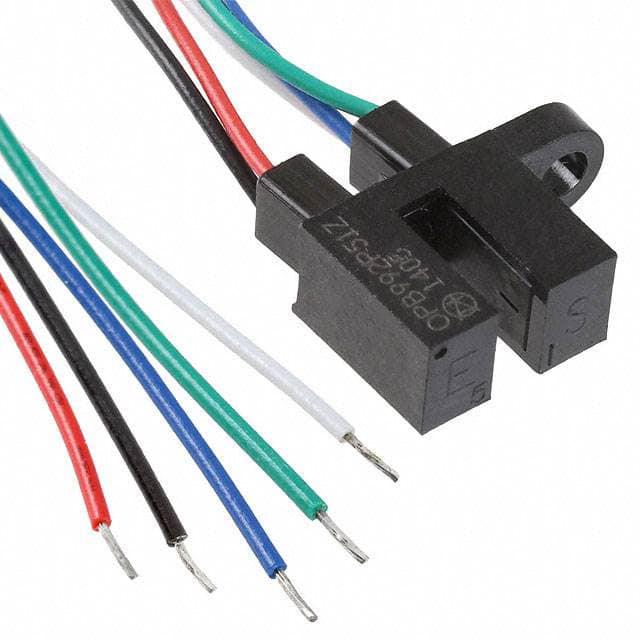

TT ELECTRONICS 光电传感器 OPB992P51Z

OPB992P51Z概述

    OPB960/970/980/990 系列非接触式光电开关技术手册

    产品简介


    OPB960/970/980/990 系列光电开关是 Optek Technology 公司推出的非接触式光电解决方案,专为满足特定应用需求而设计。这款产品采用标准外壳,内置一个 0.125 英寸(3.18毫米)宽的狭缝,能够通过指定输出逻辑状态、输出驱动电路、光圈宽度、光圈表面及安装位置来实现高度定制化。产品提供线缆或PCB引脚两种电气接口选择,具备出色的灵活性。

    技术参数


    - 电源电压范围: 4.5V 至 16V
    - 最大输入电流: 40 mA
    - LED 发射波长: 850—940nm(近红外)
    - 温度范围:
    - 存储温度: -40°C 至 +85°C
    - 工作温度: -40°C 至 +70°C
    - 电气参数:
    - 输入二极管正向电压: 1.70 V
    - 输出低电平电压 (Totem-Pole): 0.4 V (VCC = 4.5V)
    - 输出高电平电压 (Totem-Pole): VCC - 2.1 V (VCC = 4.5V to 16V)
    - 输出驱动电流 (Open-Collector): 最大 100 µA (VCC = 4.5V to 16V)

    产品特点和优势


    OPB960/970/980/990 系列光电开关的主要优势包括:
    - 高度可定制: 用户可以根据需要选择逻辑类型、驱动电路、光圈大小、表面处理及安装方式。
    - 电气接口灵活: 支持线缆和PCB引脚两种电气接口,便于集成到不同系统中。
    - 高性能传感器: 具有较高的分辨率和稳定性,可在多种复杂环境下稳定工作。
    - 防护功能: 光圈覆盖提供防尘保护,未覆盖光圈则提供最大的外部光源抗干扰能力。

    应用案例和使用建议


    OPB960/970/980/990 系列光电开关广泛应用于多种场合,例如:
    - 速度和方向指示: 在旋转编码器和其他运动控制系统中用于检测速度和方向。
    - 机械开关替代: 可以替代传统的机械开关,提高系统的可靠性和寿命。
    - 打印机: 用于检测纸张的顶部、行程终点及初始位置。
    - 滑动门和汽车提升门: 用于自动化控制和安全检测。
    使用建议:
    - 在使用过程中确保正确连接所有电气引脚,避免短路。
    - 根据具体应用需求选择合适的光圈尺寸和表面处理方式。
    - 考虑到环境温度的影响,选择合适的工作温度范围。

    兼容性和支持


    - 兼容性: OPB960/970/980/990 系列光电开关可以直接与TTL、LSTTL和CMOS接口兼容,方便与其他电子设备连接。
    - 技术支持: 用户可通过联系当地销售代表或直接联系 OPTEK 获取更多技术支持和服务。

    常见问题与解决方案


    1. 问题: 设备无法正常工作。
    - 解决方案: 检查电源电压是否符合要求,确认所有电气连接正确无误。
    2. 问题: 输出信号不稳定。
    - 解决方案: 检查光圈是否被灰尘污染或遮挡,清理光圈并重新测试。
    3. 问题: 设备过热。
    - 解决方案: 确保设备在规定的温度范围内工作,避免长时间处于极端温度条件下。

    总结和推荐


    OPB960/970/980/990 系列光电开关是一款高度定制化的光电解决方案,具有出色的灵活性和可靠性。其广泛的应用范围和强大的技术参数使其成为众多工业和消费电子领域的理想选择。强烈推荐使用此产品来提高系统的性能和可靠性。
    综上所述,OPB960/970/980/990 系列光电开关以其卓越的功能和灵活性在多个行业中表现出色,值得推荐使用。

OPB992P51Z参数

参数
波长 890nm
响应时间 70ns
感应方式 可传导的
最大工作供电电压 -
最小工作供电电压 4.5V
感应距离 3.18mm
输出类型 -
光源 -
颜色感应 -
长*宽*高 18.48mm*6.35mm*15.63mm
安装方式 底座安装
零件状态 在售
包装方式 散装

OPB992P51Z厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB992P51Z数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB992P51Z OPB992P51Z数据手册

OPB992P51Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
30+ $ 4.0704 ¥ 34.5984
70+ $ 3.8831 ¥ 33.0064
150+ $ 3.774 ¥ 32.079
200+ $ 3.6312 ¥ 30.8652
库存: 700
起订量: 30 增量: 1
交货地:
最小起订量为:30
合计: ¥ 1037.95
直接购买
加入购物车
