OPB616

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Through-Beam 3.81mm 30ns Buffer,Open Collector 4.5V 16V PCB安装,通孔安装 8.89mm*5.33mm*8.38mm
供应商型号: 828-OPB616
供应商: Mouser
标准整包数: 1

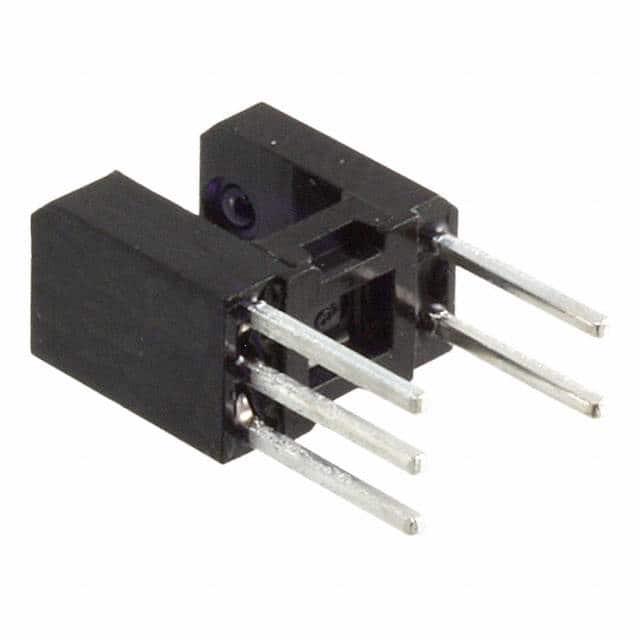

TT ELECTRONICS 光电传感器 OPB616

OPB616概述

    Photologic® Slotted Optical Switch: OPB615, OPB616, OPB618 Series; OPB625, OPB626, OPB627, OPB628 Series; OPB665N, OPB666N, OPB667N Series

    产品简介


    Photologic® Slotted Optical Switch是TT Electronics推出的光电开关系列,包括OPB615, OPB616, OPB618, OPB625, OPB626, OPB627, OPB628以及OPB665N, OPB666N, OPB667N等多个型号。这些开关采用890纳米红外发光二极管(LED)和单片集成电路,集成了光敏二极管、线性放大器及施密特触发器。产品适用于多种应用场合,包括机械开关替换、转速指示(测速计)、机械极限指示及边缘检测。

    技术参数


    这些光电开关具有以下技术规格和性能参数:
    - 供应电压范围: 4.5 V至16.0 V
    - 峰值正向电流: 3 A(脉宽1μs,频率300 pps)
    - 正向压降: 最大1.6 V(IF = 10 mA)
    - 反向电流: 最大100 μA(VR = 3 V)
    - 高电平输出电压: VCC - 1.5 V
    - 低电平输出电压: 最大0.4 V(IOL = 16 mA,VCC = 4.5 V)
    - 传播延迟: tPLH 和 tPHL 分别为0.6 μs和3.0 μs
    - 数据传输速率: 最高达100 kHz
    - 工作温度范围: -40°C至+100°C
    - 焊接温度: 铅端子最大260°C(距离壳体1.6毫米处)

    产品特点和优势


    - 非接触式切换: 具有高可靠性和耐用性。
    - 宽供电范围: 支持多种电源输入,适应不同应用需求。
    - 增强信号噪声比: 确保稳定可靠的运行。
    - 逻辑输出选项: 提供多种逻辑输出配置,包括10 kW拉拔、开路集电极、倒置输出等。
    - 引脚兼容性: 提供标准化的引脚布局,便于PCB安装。

    应用案例和使用建议


    这些光电开关广泛应用于自动化设备、工业控制及消费电子领域。例如,在机械设备上用作限位开关,用于机械位置检测;在电机控制系统中作为转速检测传感器。建议用户在安装时注意正确的引脚连接和电源电压匹配,以确保最佳性能。

    兼容性和支持


    这些光电开关具备良好的电气兼容性,可直接驱动多达10个TTL负载。用户可通过联系当地代表或OPTEK获取定制服务和技术支持。

    常见问题与解决方案


    - 问题: 设备无法正常工作。
    - 解决方案: 检查电源电压是否在4.5V至16.0V范围内;确认接线无误。
    - 问题: 输出信号不稳定。
    - 解决方案: 检查是否有干扰源;确保引脚连接正确且接地良好。

    总结和推荐


    Photologic® Slotted Optical Switch以其高可靠性、广泛的应用范围和灵活的配置选项在市场上具备显著的竞争优势。无论是用于替换传统机械开关还是在复杂系统中进行精确测量,这些光电开关都表现出色。强烈推荐给需要高性能光电开关的用户。

OPB616参数

参数
颜色感应 -
光源 -
感应方式 Through-Beam
感应距离 3.81mm
波长 890nm
输出类型 Buffer,Open Collector
最大工作供电电压 16V
最小工作供电电压 4.5V
响应时间 30ns
长*宽*高 8.89mm*5.33mm*8.38mm
安装方式 PCB安装,通孔安装
零件状态 在售
包装方式 管装

OPB616厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB616数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB616 OPB616数据手册

OPB616封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.645 ¥ 22.3503
100+ $ 2.3328 ¥ 19.7122
300+ $ 2.2896 ¥ 19.3471
500+ $ 2.214 ¥ 18.7083
库存: 658
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 22.35
直接购买
加入购物车
