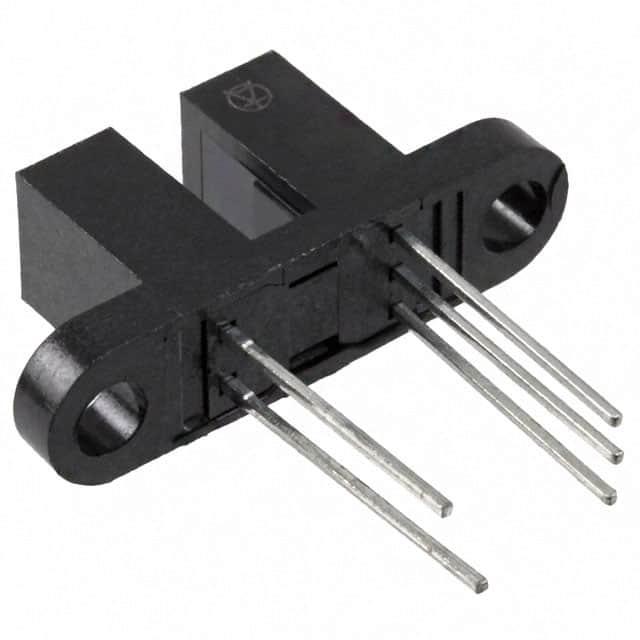

OPB961T51

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Through-Beam 3.18mm 70ns Buffer,Open Collector 4.75V 5.25V PCB安装,通孔安装 24.63mm*6.35mm*10.8mm
供应商型号: N-OPB961T51
供应商: 云汉优选
标准整包数: 1
TT ELECTRONICS 光电传感器 OPB961T51

OPB961T51概述

    Photologic® Slotted Optical Switch:OPB960/970/980/990系列

    产品简介


    Photologic® Slotted Optical Switch(光电式光开关)是一款非接触式光学传感器,由OPB960、OPB970、OPB980和OPB990系列组成。它适用于设计工程师在各种特定需求下灵活选用。光电式光开关通过一个标准的塑料外壳和0.125英寸(3.18毫米)宽的槽口,提供多种选择,如逻辑状态、驱动电路、孔径宽度、表面处理和安装位置等,以满足多样化的应用需求。同时,可以选配电线或PCB引脚,以增强其电气接口的灵活性。

    技术参数


    以下是该系列产品的关键技术和电气特性:
    - 工作温度范围:存储温度为-40°C到+85°C,操作温度为-40°C到+70°C。
    - 供电电压:4.5V至16V。
    - 输出电压:高电平(VCC - 2.1V),低电平(0.4V)。
    - 最大输出电流:100μA(开漏结构)。
    - 正向阈值电流:15mA。
    - 响应时间:上升时间、下降时间均为70ns。
    - 逻辑类型:缓冲器/反相器,具有推拉式和开漏式输出。

    产品特点和优势


    - 选择性强:用户可以根据应用需求选择不同的逻辑状态、驱动电路、孔径宽度、表面处理和安装位置。
    - 兼容性广:能够直接与TTL、LSTTL、CMOS接口兼容。
    - 灵活性高:可选择电线或PCB引脚,提供更高的电气接口适应性。
    - 耐环境性能好:采用不透明塑料制成的外壳,有效防止可见光和近红外外部光源对操作的影响,且有覆盖式和开放式孔径选择。

    应用案例和使用建议


    - 速度和方向指示:如电机控制中的速度监控和方向检测。
    - 旋转编码器:用于测量角度或旋转速度。
    - 机械开关替换:提高可靠性并减少维护成本。
    - 机械限位指示:确保机械设备的安全运行。
    - 打印机定位:如顶部、旅行结束和归零位置。
    - 滑动门和自动提升门应用:在汽车和工业领域广泛使用。
    使用建议:
    - 在选择孔径尺寸时,需根据具体的应用需求决定是使用覆盖式还是开放式孔径。
    - 根据实际使用情况调整供电电压,以获得最佳性能。

    兼容性和支持


    该系列产品与多种设备兼容,适用于TTL、LSTTL和CMOS接口。制造商提供技术支持服务,对于任何定制需求也可进行咨询。

    常见问题与解决方案


    1. 问题:如何确定正确的孔径尺寸?
    - 解决方案:根据具体应用需求选择合适的孔径宽度。例如,如果需要更高的分辨率,则应选择较小的孔径尺寸。
    2. 问题:如何确保正确的电源连接?
    - 解决方案:确保将电源正极(Vcc)连接到红色线,负极(GND)连接到黑色线,这样可以避免错误连接导致的损坏。

    总结和推荐


    Photologic® Slotted Optical Switch是一款高度灵活和可靠的光电式光开关,特别适合在需要高精度和灵活性的应用中使用。其广泛的可配置选项和高性能使其在市场上具有很强的竞争力。强烈推荐该产品用于工业自动化、汽车电子和其他需要高精度位置检测的应用场合。

OPB961T51参数

参数
最大工作供电电压 5.25V
最小工作供电电压 4.75V
输出类型 Buffer,Open Collector
响应时间 70ns
感应距离 3.18mm
感应方式 Through-Beam
光源 -
波长 890nm
颜色感应 -
长*宽*高 24.63mm*6.35mm*10.8mm
安装方式 PCB安装,通孔安装
零件状态 在售
包装方式 散装

OPB961T51厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB961T51数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB961T51 OPB961T51数据手册

OPB961T51封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
45+ $ 2.5864 ¥ 21.9844
150+ $ 2.472 ¥ 21.012
250+ $ 2.397 ¥ 20.3745
450+ $ 2.3562 ¥ 20.0277
500+ $ 2.3052 ¥ 19.5942
库存: 4331
起订量: 45 增量: 1
交货地:
最小起订量为:45
合计: ¥ 989.29
