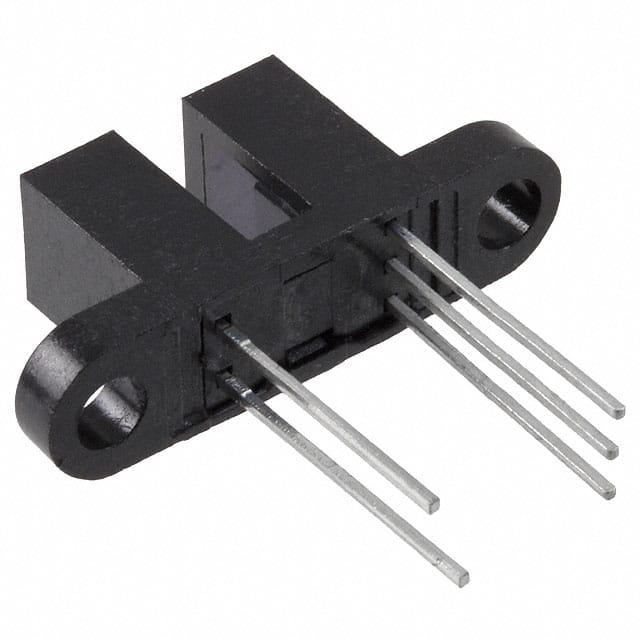

OPB973T55

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Through-Beam 3.18mm 70ns 4.75V 5.25V PCB安装,通孔安装 24.63mm*6.35mm*10.8mm
供应商型号: N-OPB973T55
供应商: 云汉优选
标准整包数: 1
TT ELECTRONICS 光电传感器 OPB973T55

OPB973T55概述

    # OPB960/970/980/990 系列非接触式光电开关技术手册

    产品简介


    产品类型
    OPB960/970/980/990系列是非接触式光电开关,采用了Photologic®技术。
    主要功能
    这些光电开关提供了在特定应用需求下的灵活性,允许设计工程师根据具体需求定制产品。
    应用领域
    广泛应用于速度和方向指示、旋转编码器、机械开关替换、机械极限指示等领域。此外,这些光电开关还适用于打印机(如顶板、旅行终点和初始位置)和滑动门汽车及升降门应用。

    技术参数


    工作环境
    - 存储温度范围:-40°C 到 +85°C
    - 操作温度范围:-40°C 到 +70°C
    输入二极管
    - 前向直流电流:TA = 25°C时最大为40 mA
    - 反向直流电压:TA = 25°C时为2 V
    - 功率耗散:最大为100 mW
    输出逻辑
    - 输出低电平电压:最小为0.4 V(VCC = 4.5V, IOL = 12.8 mA, IF = 0 mA)
    - 输出高电平电压:最大为VCC - 2.1 V(VCC = 4.5V到16V, IOH = 800 µA, IF = 15 mA)
    电气接口
    - LED正向阈值电流:最大为15 mA(VCC = 5.0V, TA = 25°C)
    - 上升时间和下降时间:70 ns(VCC = 5.0V, IF峰值= 15 mA, TA = 25°C)
    - 延迟时间:最大为5.0 µs

    产品特点和优势


    特点
    - 非接触式设计:减少机械磨损和提高可靠性。
    - 定制选项丰富:用户可以根据需求选择输出逻辑状态、驱动电路、光圈宽度、光圈表面和安装位置。
    - 电气接口灵活:提供线缆和PCB连接两种方式。
    优势
    - 高灵敏度:采用窄槽设计并提供覆盖或开放式光圈,适用于不同的光学分辨率。
    - 环境适应性强:可承受较宽的工作温度范围,确保在不同环境下的稳定运行。
    - RoHS合规:符合欧盟RoHS指令,环保可靠。

    应用案例和使用建议


    应用案例
    - 用于打印机中的行程终点检测,确保准确的位置控制。
    - 作为滑动门汽车和升降门的应用传感器,实现精确的速度和位置监控。
    使用建议
    - 在安装过程中,确保正确选择光圈尺寸以获得最佳的光学分辨率。
    - 根据具体应用场景选择合适的电气接口方式(如PCB或线缆连接)。

    兼容性和支持


    兼容性
    - 直接与TTL、LSTTL和CMOS接口兼容,便于与其他电子元件集成。
    - 通过选择不同型号(例如,OPB960对应缓冲集电极型输出,OPB970对应反相集电极型输出),以满足不同的电气要求。
    支持
    - 提供各种定制电气、线缆服务。
    - 联系当地代表或OPTEK获取更多信息和技术支持。

    常见问题与解决方案


    问题与解决方案
    - 问题1:如何确定正确的光圈尺寸?
    - 解决方案:根据应用场景的分辨率需求选择适当的光圈尺寸。参阅手册中的Aperture Width Guide进行选择。
    - 问题2:如何正确焊接引脚?
    - 解决方案:推荐使用1.6 mm以外的烙铁,在260°C条件下焊接5秒钟,避免损坏塑料部件。
    - 问题3:如何防止塑料应力开裂?
    - 解决方案:使用适当的紧固扭矩(0.45到0.68 Nm)和使用ND Vibra-Tite® Formula 3螺纹锁化合物。

    总结和推荐


    综合评估
    OPB960/970/980/990系列非接触式光电开关凭借其丰富的定制选项、高可靠性、广泛的电气接口和良好的环境适应性,成为多种应用场合的理想选择。
    推荐
    鉴于其优秀的性能和广泛的适用性,我们强烈推荐使用OPB960/970/980/990系列光电开关,特别是对于需要高精度和可靠性的应用场景。

OPB973T55参数

参数
最小工作供电电压 4.75V
响应时间 70ns
感应距离 3.18mm
感应方式 Through-Beam
输出类型 -
最大工作供电电压 5.25V
颜色感应 -
光源 -
波长 890nm
长*宽*高 24.63mm*6.35mm*10.8mm
安装方式 PCB安装,通孔安装
零件状态 在售
包装方式 散装

OPB973T55厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB973T55数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB973T55 OPB973T55数据手册

OPB973T55封装设计

查看详情并下载
Symbol
Footprint
3D Model
