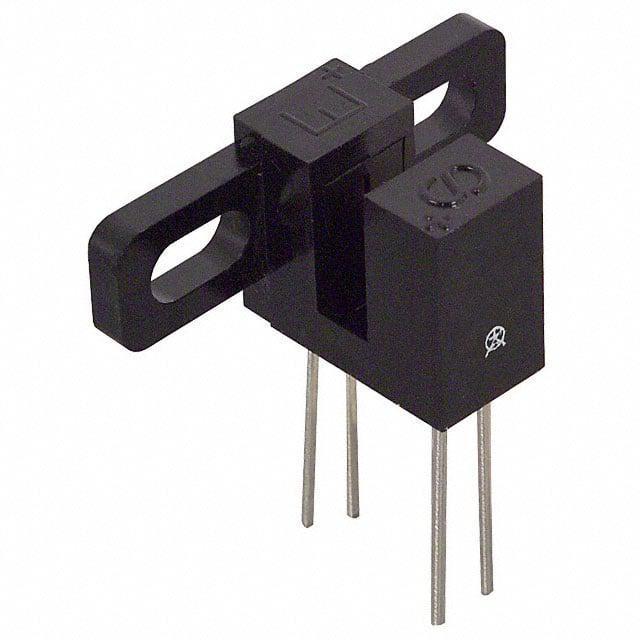

OPB840L51

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Through-Beam 3.18mm Phototransistor PCB安装,通孔安装 23.75mm*12.95mm*10.54mm
供应商型号: 4891028
供应商: 海外现货
标准整包数: 1
TT ELECTRONICS 光电传感器 OPB840L51

OPB840L51概述

    # Slotted Optical Switch OPB830 和 OPB840 (L 和 W)

    产品简介


    Slotted Optical Switch 系列的 OPB830 和 OPB840 是一种精密的光开关,通过插槽设计提供了一种定制化的标准产品解决方案。L 系列提供了不同的印刷电路板安装间距选择,而 W 系列则提供 24 英寸(610 毫米)的 26 AWG 导线连接。这些设备广泛应用于非接触式物体检测、生产线自动化、机器安全等领域。

    技术参数


    电气特性
    - LED 反向电流: 最大 100 μA
    - 光敏晶体管饱和电压:
    - 参数 A: 最大 0.4 V (IC = 400 μA, IF = 20 mA)
    - 参数 B: 最大 0.4 V (IC = 800 μA, IF = 10 mA)
    - 参数 C: 最大 0.6 V (IC = 1800 μA, IF = 20 mA)
    - 光敏晶体管正向电流:
    - 参数 A: 最大 0.625 mA (VCE = 10 V, IF = 20 mA)
    - 参数 B: 最大 1.250 mA (VCE = 5 V, IF = 10 mA)
    - 参数 C: 最大 2.250 mA (VCE = 0.6 V, IF = 20 mA)
    - 电源功耗: 100 mW
    - 最大存储和工作温度:
    - L 系列: -40°C 到 +85°C
    - W 系列: -40°C 到 +80°C
    绝对最大额定值
    - 峰值正向电流: 1 A (1 微秒脉冲宽度,300 脉冲每秒)
    - 输入二极管反向直流电压: 2 V
    - 输出光敏晶体管耐压:
    - 集电极-发射极: 30 V
    - 发射极-集电极: 5 V

    产品特点和优势


    - 窄槽宽: 0.125 英寸(3.18 毫米)
    - 电气输出参数选择: 提供多种电气输出配置
    - 透光壳体材料选择: 提供透明和不透明两种壳体材料
    - 侧面安装配置: 适合各种安装需求
    - 引脚间距选择:
    - L 系列: 0.320 英寸或 0.220 英寸可选
    - W 系列: 24 英寸长导线
    - 环保认证: 符合 RoHS 标准

    应用案例和使用建议


    应用案例
    - 生产线自动化: 在装配线上用于检测物体的位置和运动。
    - 机器安全: 用于确保机械设备的安全操作,避免危险事件的发生。
    - 物体检测: 非接触式物体检测,适用于各种工业和商业应用。
    使用建议
    - 在使用过程中,要特别注意环境温度的影响,特别是在高温度环境下需要降低电流负载以避免过热。
    - 选择合适的电气输出参数和壳体材料,以适应具体的应用需求。
    - 确保正确的安装位置和角度,以获得最佳的检测效果。

    兼容性和支持


    - 兼容性: 这些产品具有广泛的兼容性,可以与其他标准电子元件配合使用。
    - 厂商支持: TT Electronics 提供全面的技术支持和维护服务,确保用户能够获得最佳的使用体验。

    常见问题与解决方案


    1. 问题: 设备在高温环境下无法正常工作。
    - 解决方案: 降低电流负载,避免过热。
    2. 问题: 设备对环境光线敏感,影响准确性。
    - 解决方案: 选择不透明壳体材料,减少环境光线干扰。
    3. 问题: 设备响应速度较慢。
    - 解决方案: 选择合适的电气输出参数,提高响应速度。

    总结和推荐


    综上所述,OPB830 和 OPB840 系列的 Slotted Optical Switch 在设计灵活性、性能稳定性、广泛应用领域等方面表现出色。它们不仅满足了不同应用场景的需求,而且具备良好的可靠性和耐用性。因此,对于需要高精度、稳定性和灵活度的用户,强烈推荐使用这一系列产品。

OPB840L51参数

参数
最大工作供电电压 -
响应时间 -
感应方式 Through-Beam
最小工作供电电压 -
颜色感应 -
光源 -
感应距离 3.18mm
输出类型 Phototransistor
波长 890nm
长*宽*高 23.75mm*12.95mm*10.54mm
安装方式 PCB安装,通孔安装
零件状态 在售
包装方式 散装

OPB840L51厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB840L51数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB840L51 OPB840L51数据手册

OPB840L51封装设计

查看详情并下载
Symbol
Footprint
3D Model
