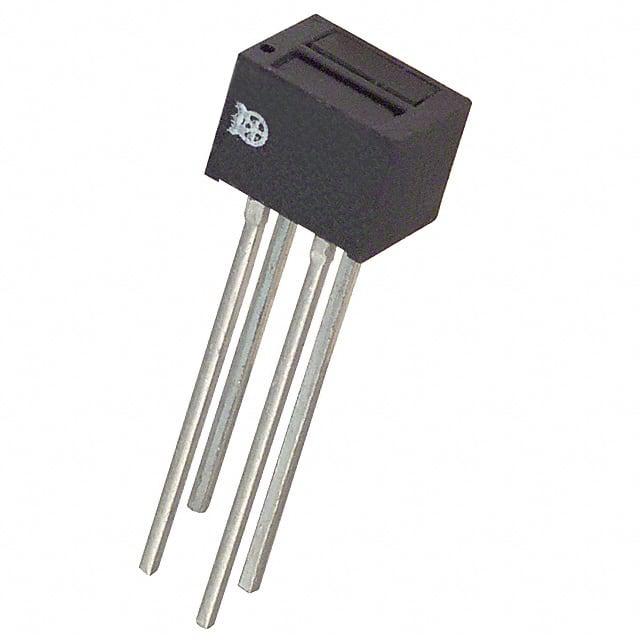

OPB706B

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 935nm Reflective 1.27mm 12μs Phototransistor 1.7V 通孔安装 6.1mm*4.42mm*4.7mm
供应商型号: 4890991
供应商: 海外现货
标准整包数: 1
TT ELECTRONICS 光电传感器 OPB706B

OPB706B概述

    OPB706/OPB707红外反射传感器技术手册



    产品简介




    OPB706和OPB707是两款高性能的非接触式反射物体传感器,由一个红外发光二极管(LED)和一个NPN硅光敏三极管/光电达林顿组成,两者安装在黑色塑料封装内,平行于轴线。这两款传感器主要用于检测反射表面,常用于自动化生产线、机器安全、行程终点检测、门传感器等领域。用户可以根据具体需求选择光敏三极管(OPB706)或光电达林顿(OPB707)输出。


    技术参数




    - LED峰值波长:935 nm
    - 传感器反射距离:0.050英寸(1.27毫米)
    - 引脚间距:0.45英寸 / 0.087英寸, 0.100英寸
    - 输入二极管
    - 正向直流电流:50 mA
    - 峰值正向电流(1微秒脉冲宽度,300pps):3 A
    - 反向直流电压:2 V
    - 功率耗散:75 mW
    - 输出光敏三极管(OPB706) | 输出光电达林顿(OPB707)
    - 集电极-发射极电压:24 V (OPB706) / 15 V (OPB707)
    - 发射极-集电极电压:5 V
    - 集电极直流电流:25 mA (OPB706) / 125 mA (OPB707)
    - 功率耗散:75 mW (OPB706) / 100 mW (OPB707)


    产品特点和优势




    - 双模式选择:可以选择光敏三极管或光电达林顿作为输出,适应不同应用场景。
    - 低噪声设计:LED和光敏器件均采用暗红外透射塑料封装,降低环境光噪声干扰。
    - 广泛应用:适用于自动化生产线、机器安全、行程终点检测、门传感器等多个领域。
    - 低成本设计:采用塑料封装,降低生产成本。


    应用案例和使用建议




    - 自动化生产线:在传送带边缘放置传感器,可检测物件的存在与否,从而控制生产线的运行。
    - 机器安全:安装在机械设备的关键部位,当检测到障碍物时发出警报或停机信号,确保操作安全。
    - 行程终点检测:将传感器安装在行程终点处,可以精确控制机械臂或设备的行程。

    使用建议:
    - 确保传感器的安装位置远离强光源,避免误触发。
    - 定期检查传感器的工作状态,及时更换老化或损坏的部件。


    兼容性和支持




    - 定制化选项:提供多种电气、线缆和连接器定制服务,具体请咨询当地销售代表或OPTEK公司。
    - 技术支持:如需更多技术支持和维护信息,请联系OPTEK公司。


    常见问题与解决方案




    1. 问题:传感器出现误触发现象。
    - 解决办法:检查传感器周围是否有强光源,如有需要遮挡或移除。

    2. 问题:传感器输出信号不稳定。
    - 解决办法:检查传感器接线是否牢固,重新校准传感器。

    3. 问题:传感器长时间使用后信号减弱。
    - 解决办法:定期更换传感器,确保信号传输稳定。


    总结和推荐




    OPB706和OPB707红外反射传感器以其高灵敏度、低成本和广泛应用范围成为市场上备受欢迎的产品。无论是自动化生产线还是机器安全系统,这些传感器都能发挥重要作用。尽管需要对安装位置和环境光进行适当管理,但它们的整体性能表现优异,值得推荐使用。

OPB706B参数

参数
最小工作供电电压 -
响应时间 12μs
颜色感应 -
感应距离 1.27mm
光源 -
感应方式 Reflective
输出类型 Phototransistor
最大工作供电电压 1.7V
波长 935nm
长*宽*高 6.1mm*4.42mm*4.7mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

OPB706B厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB706B数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB706B OPB706B数据手册

OPB706B封装设计

查看详情并下载
Symbol
Footprint
3D Model
