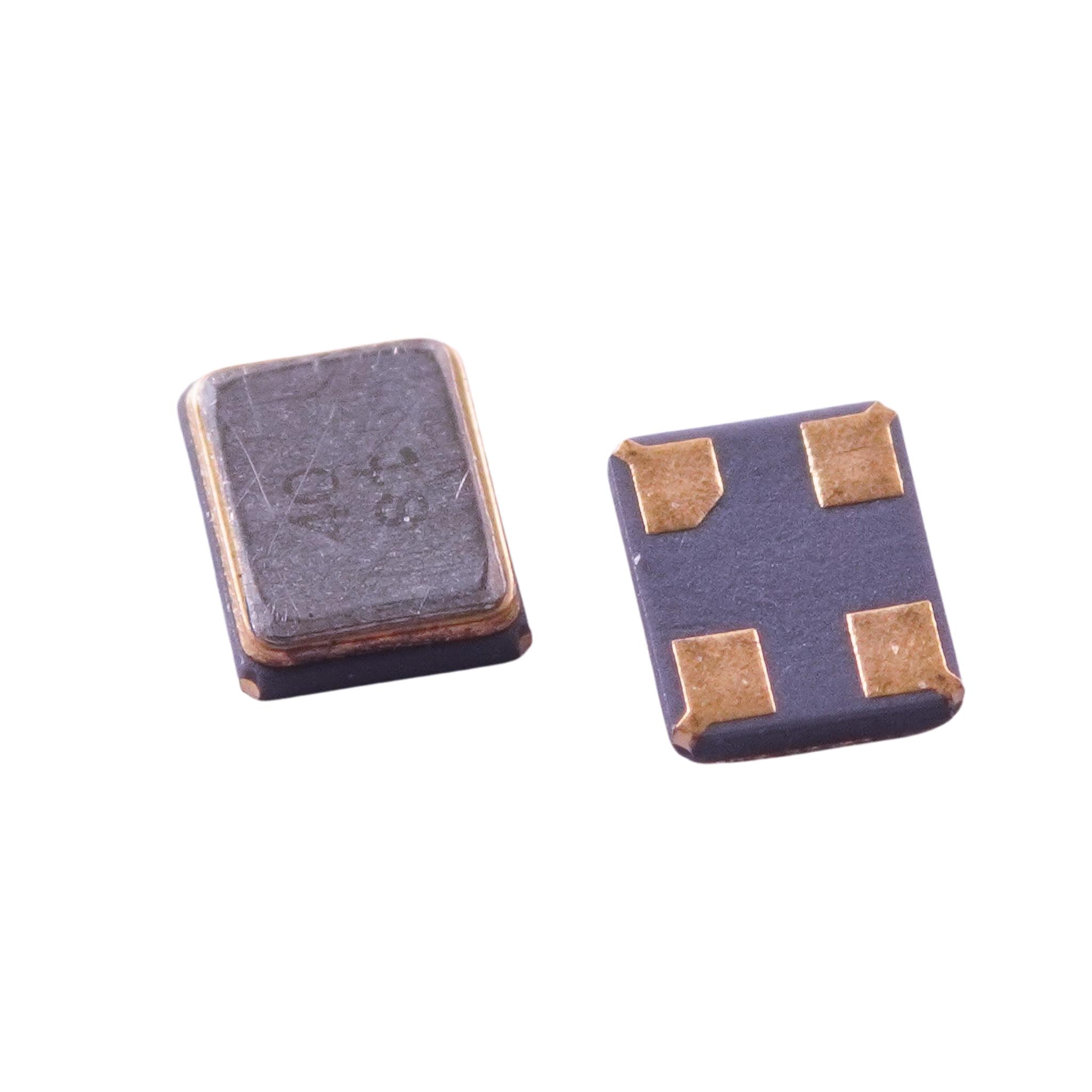

TZ3541B

产品分类: 无源晶振
厂牌: TAI-SAW TECHNOLOGY/台湾嘉硕科技
产品描述: 10pF ±7ppm ±16ppm 39MHz 35Ω 贴片安装 2.05mm*1.65mm*500μm
供应商型号: TZ3541B
供应商: 云汉优选
标准整包数: 10
TAI-SAW TECHNOLOGY/台湾嘉硕科技 无源晶振 TZ3541B

TZ3541B概述

    电子元器件产品技术手册:Crystal Unit SMD 2.0x1.6 39.0MHz

    产品简介


    本产品为TAI-SAW TECHNOLOGY CO., LTD. 的TZ3541B晶体单元,采用表面贴装(SMD)封装。这款产品主要用于无线通信设备,尤其是需要超微型封装以适应移动性的需求。其超小型化设计使得它在现代电子设备中广泛应用,特别是智能手机、物联网设备等领域。

    技术参数


    - 型号: TZ3541B
    - 频率: 39.000000 MHz
    - 振荡模式: 基频
    - 存储温度范围: -40°C 至 +125°C
    - 工作温度范围: -40°C 至 +105°C
    - 频率稳定性: ±16 ppm(相对于25°C时的值)
    - 频率公差: ±7 ppm @ 25°C ± 3°C
    - 等效串联电阻 (ESR): 35 Ω 最大
    - 额定驱动功率: 100 μW 最大
    - 并联电容 (Co): 1.0 pF 最大
    - 负载电容 (CL): 10 pF
    - 老化率: ±2 ppm / 5年
    - 绝缘电阻: ≥ 500 MΩ (DC 100V)
    - 标记方式: 激光标记
    - 重量: 5.7 mg ± 0.5 mg

    产品特点和优势


    1. 超小型化设计:尺寸仅为2.0mm x 1.6mm,非常适合移动设备的小型化需求。
    2. 高可靠性:具有优异的稳定性性能,可在广泛的温度范围内保持稳定的频率输出。
    3. 低功耗:额定驱动功率低至100 μW,有助于延长设备电池寿命。
    4. 高绝缘性:绝缘电阻高达500 MΩ (DC 100V),确保设备的安全可靠运行。

    应用案例和使用建议


    应用案例:
    - 无线通信设备:智能手机、路由器、物联网设备等。
    - 便携式医疗设备:血糖仪、血压计等。
    使用建议:
    - 确保在焊接过程中,峰值温度不超过260°C,焊接时间不超过10秒。
    - 在安装过程中,注意避免过度振动,以免影响产品的稳定性和可靠性。

    兼容性和支持


    - 兼容性:此晶体单元可以与其他标准SMD设备兼容。
    - 支持:厂商提供详细的技术文档和应用指南,以及售后支持。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 频率不稳定 | 确保焊接温度和时间符合要求;检查焊接是否有缺陷。 |
    | 安装后出现开路 | 检查引脚是否有短路或损坏;重新安装。 |

    总结和推荐


    综上所述,TZ3541B是一款具有超高稳定性和可靠性的SMD晶体单元,适用于多种移动设备和便携式医疗设备。其超小型化设计、低功耗和高可靠性使其在市场上具有较强的竞争力。鉴于其卓越的性能和广泛的应用领域,强烈推荐使用。
    通过上述内容,我们可以看到TZ3541B晶体单元不仅具备优良的技术参数和显著的产品特点,还拥有丰富的应用案例和可靠的客户支持,是值得信赖的选择。

TZ3541B参数

参数
负载电容 10pF
频率稳定性 ±16ppm
频率容差 ±7ppm
等效串联电阻 35Ω
频率 39MHz
驱动电平 -
长*宽*高 2.05mm*1.65mm*500μm
安装方式 贴片安装
包装方式 卷带包装

TZ3541B数据手册

厂牌 PDF简要描述 下载
TAI-SAW TECHNOLOGY/台湾嘉硕科技 无源晶振 TAI-SAW TECHNOLOGY/台湾嘉硕科技 TZ3541B TZ3541B数据手册
