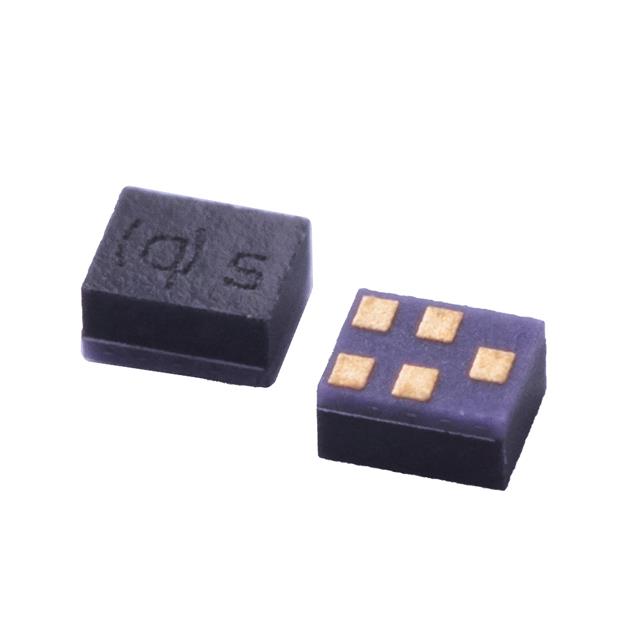

TA2471A

产品分类: SAW滤波器
厂牌: TAI-SAW TECHNOLOGY/台湾嘉硕科技
产品描述: 2.4dB 1.1765GHz 25MHz SMD-1109-5P
供应商型号: TA2471A
供应商: 云汉优选
标准整包数: 10
TAI-SAW TECHNOLOGY/台湾嘉硕科技 SAW滤波器 TA2471A

TA2471A概述

    # TAI-SAW TECHNOLOGY CO., LTD. FR-71S03-02 电子元器件技术手册解析

    产品简介


    TAI-SAW TECHNOLOGY CO., LTD. 提供的FR-71S03-02型号产品是一款表面贴装(SMD)型声表面波滤波器(SAW Filter)。这款滤波器主要用于通信系统中,其中心频率为1176.5 MHz,带宽为25 MHz,封装尺寸仅为1.1×0.9 mm。这种小巧的设计使其非常适合空间受限的应用场景,如智能手机、平板电脑和其他便携式设备。产品广泛应用于移动通信、无线局域网(WLAN)、蓝牙及各类射频模块。

    技术参数


    以下为产品的关键性能指标和技术规格:
    | 参数 | 单位 | 最小值 | 典型值 | 最大值 |

    | 中心频率 | MHz | - | 1176.5 | - |
    | 插入损耗(1164~1189 MHz) | dB | - | 1.8 | 2.4 |
    | 幅度波动(1164~1189 MHz) | dBp-p | - | 0.5 | 1.3 |
    | 驻波比(1164~1189 MHz) | - | - | 1.8 | 2.1 |
    | 群延迟偏差(1164~1189 MHz) | ns | - | 7 | 13 |
    | 温度系数 | ppm/K | - | -36 | - |
    此外,产品的最大输入功率为13 dBm,工作温度范围为-20°C至+85°C,存储温度范围为-40°C至+85°C。静电敏感性设备需要遵循防静电操作规程,且具有特定的静电放电耐受能力。

    产品特点和优势


    特点
    - 紧凑设计:1.1×0.9 mm的小巧封装,便于集成到高度密集的电路板设计中。
    - 高精度:精确的中心频率和窄带宽,确保信号处理的准确性和可靠性。
    - 低插入损耗:典型插入损耗仅为1.8 dB,可有效减少信号损失。
    - 宽泛的工作温度范围:适应多种恶劣环境条件。

    优势
    - 卓越的性能:高选择性和稳定性,在各种复杂的电磁环境中表现优异。
    - 兼容性强:适合多种通信标准和协议,提供广泛的适用性。
    - 经济高效:紧凑的设计和高性能使其成为低成本解决方案的理想选择。

    应用案例和使用建议


    该滤波器适用于多个应用场景,例如:
    - 智能手机和平板电脑中的射频前端模块。
    - WLAN 和蓝牙设备的信号处理。
    - 用于雷达系统的低噪声接收机。
    使用建议
    为了最大化利用其性能,建议:
    1. 确保良好的接地连接以提高滤波效果。
    2. 在焊接过程中严格按照推荐的回流焊曲线进行操作,以避免因高温导致的损坏。
    3. 对于高频信号传输,采用低阻抗走线设计,并尽量缩短引脚长度。

    兼容性和支持


    此滤波器可以无缝集成到现有的电子设备中,并且与主流PCB制造工艺完全兼容。TST公司提供了详尽的技术文档和支持服务,包括样品构建请求流程以及任何规格变更后的重新发布机制。客户可通过电子邮件(tstsales@mail.taisaw.com)或官方网站(www.taisaw.com)获取进一步的支持。

    常见问题与解决方案


    问题1:如何正确处理静电敏感元件?
    解决方案:
    必须采取适当的防静电措施,例如佩戴防静电手环,并在无尘室内作业。
    问题2:如果发现插损异常怎么办?
    解决方案:
    检查焊接质量和安装过程是否符合规范;必要时联系制造商进行技术支持。

    总结和推荐


    综上所述,TAI-SAW TECHNOLOGY CO., LTD. 的FR-71S03-02型SAW滤波器凭借其优越的技术参数和灵活的应用场景,在市场上展现出强大的竞争力。它不仅满足了现代电子产品对高性能的要求,还兼顾了成本效益。因此,我们强烈推荐此产品给所有寻求高质量滤波解决方案的专业人士及企业用户。

TA2471A参数

参数
阻抗 -
带宽 25MHz
插入损耗 2.4dB
中心频率 1.1765GHz
通用封装 SMD-1109-5P
包装方式 卷带包装

TA2471A数据手册

厂牌 PDF简要描述 下载
TAI-SAW TECHNOLOGY/台湾嘉硕科技 SAW滤波器 TAI-SAW TECHNOLOGY/台湾嘉硕科技 TA2471A TA2471A数据手册

TA2471A封装设计

查看详情并下载
Symbol
Footprint
3D Model
