首页  >  产品百科  >  1.5KE43CA

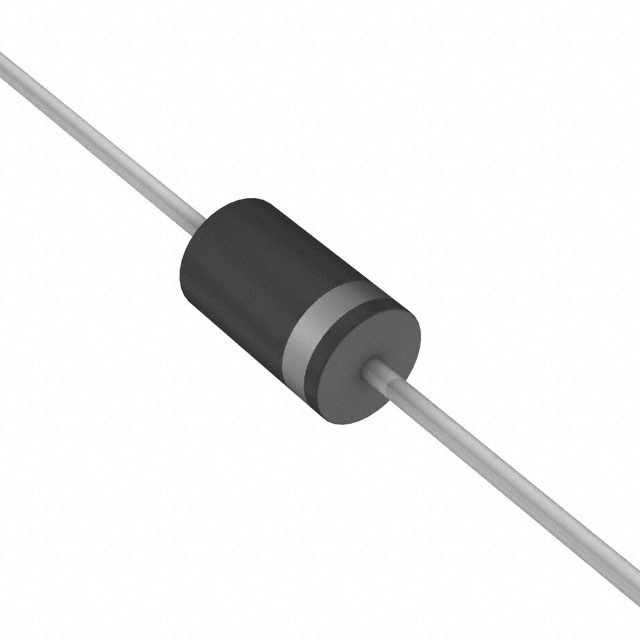

1.5KE43CA

产品分类: TVS二极管/ESD抑制器
厂牌: TAIWAN SEMICONDUCTOR/台湾半导体
产品描述: 36.8V 双向 1.5KW 26A 59.3V 43.1V DO-201 通孔安装
供应商型号: 821-1.5KE43CA
供应商: Mouser
标准整包数: 1
TAIWAN SEMICONDUCTOR/台湾半导体 TVS二极管/ESD抑制器 1.5KE43CA

1.5KE43CA概述

    1.5KE系列瞬态电压抑制器产品技术手册

    产品简介


    1.5KE系列瞬态电压抑制器(Transient Voltage Suppressor, TVS)是由台湾半导体制造的高效能产品。该系列产品广泛应用于各种电路中,主要用于保护敏感电路免受高电压瞬变的影响。此外,1.5KE系列TVS还能用于灯光系统、ESD瞬变电压保护、感性负载切换保护,以及IC和系统的快速瞬变抗扰性保护。

    技术参数


    以下是1.5KE系列的主要技术规格:
    - 型号范围: 6.8V至440V
    - 峰值功率: 1500W
    - 工作温度: -55°C至+175°C
    - 封装形式: DO-201
    - 峰值脉冲电流(单个半正弦波,重复周期60Hz): 最大200A(仅限单向)
    - 最大钳位电压: 依据不同型号从145V到631V不等
    - 最大漏电流: 上升到10V时小于1μA
    - 动态电阻: 低动态阻抗
    - 浪涌能力: 1500W,在10/1000μs脉冲波形下
    - 响应时间: 单向小于1.0ps,双向小于5.0ns
    - 符合标准: AEC-Q101,ISO 7637-2,UL 94V-0,IEC 61249-2-21

    产品特点和优势


    1. AEC-Q101认证: 适用于汽车电子领域
    2. 出色的钳位能力: 有效吸收高压瞬变
    3. 低动态阻抗: 提高电路的稳定性和可靠性
    4. 快速响应时间: 快速抑制电压尖峰,保护敏感电路
    5. RoHS合规: 环保材料,符合国际标准
    6. 卤素无害: 符合IEC 61249-2-21标准
    7. 高可靠性: 在极端温度环境下仍保持高性能

    应用案例和使用建议


    1. 应用案例:
    - 保护汽车电子系统免受瞬变电压冲击
    - 工业自动化系统中感应负载切换的保护
    - ESD瞬变电压保护
    - 快速瞬变抗扰性保护
    2. 使用建议:
    - 建议在设计电路时考虑瞬变电压的影响,合理选择合适的工作电压等级。
    - 使用适当的散热措施,特别是在高温环境中使用时。
    - 考虑电路的整体布局,确保TVS的位置和连接方式能够最大限度地发挥其保护作用。

    兼容性和支持


    - 兼容性: 适用于各种电压等级的电路,可直接替换其他品牌同类产品。
    - 支持: 台湾半导体提供详尽的技术支持文档和专业服务,确保用户能够正确使用和维护该产品。

    常见问题与解决方案


    1. 问题: 响应时间过长
    - 解决方案: 检查电路布局,确保TVS安装位置靠近需要保护的电路部分,减小寄生电感和电容的影响。
    2. 问题: 钳位电压过高
    - 解决方案: 选择具有更高钳位电压的型号,或者检查电路设计,确保电压波动在安全范围内。
    3. 问题: 漏电流过大
    - 解决方案: 更换为漏电流更低的型号,或者降低工作电压。

    总结和推荐


    1.5KE系列瞬态电压抑制器是一款高可靠性的产品,适用于多种工业和汽车电子应用。其出色的功能和特性使其在市场上具有较强的竞争力。强烈推荐使用此产品以提升电路的抗干扰能力和整体稳定性。
    以上内容全面介绍了1.5KE系列瞬态电压抑制器的技术规格和应用要点,希望对您的设计和选型有所帮助。

1.5KE43CA参数

参数
箝位电压 59.3V
击穿电压 43.1V
峰值脉冲电流 26A
峰值脉冲功率 1.5KW
极性 双向
工作电压 36.8V
DO-201AA,DO-27,Axial
通用封装 DO-201
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

1.5KE43CA数据手册

厂牌 PDF简要描述 下载
TAIWAN SEMICONDUCTOR/台湾半导体 TVS二极管/ESD抑制器 TAIWAN SEMICONDUCTOR/台湾半导体 1.5KE43CA 1.5KE43CA数据手册

1.5KE43CA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.7245 ¥ 6.122
10+ $ 0.6325 ¥ 5.3446
100+ $ 0.4191 ¥ 3.5414
500+ $ 0.3434 ¥ 2.9021
1250+ $ 0.2527 ¥ 2.1355
2500+ $ 0.2344 ¥ 1.9803
5000+ $ 0.2257 ¥ 1.9073
库存: 0
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
