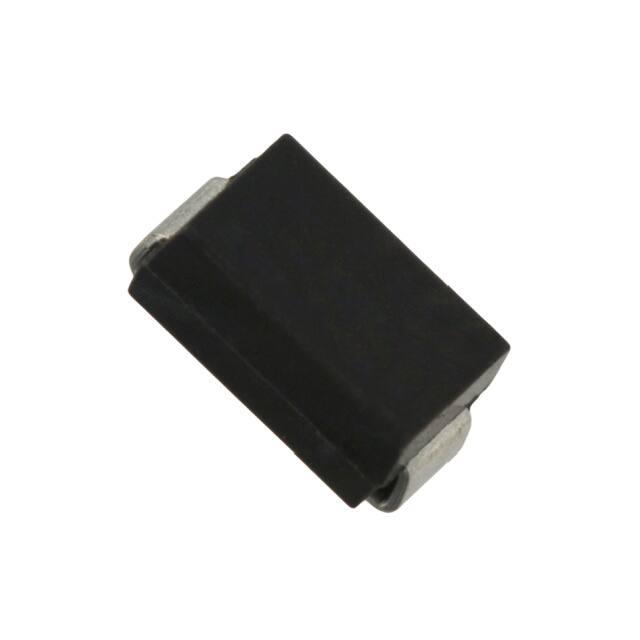

P6SMB47A

产品分类: TVS二极管/ESD抑制器
厂牌: TAIWAN SEMICONDUCTOR/台湾半导体
产品描述: 40.2V 单向 600W 9.7A 64.8V 47V SMB(DO-214AA) 贴片安装
供应商型号: SCE-P6SMB47A
供应商: 海外现货
标准整包数: 100
TAIWAN SEMICONDUCTOR/台湾半导体 TVS二极管/ESD抑制器 P6SMB47A

P6SMB47A概述

    P6SMB6.8(A) – P6SMB220(A) 暂态电压抑制器

    1. 产品简介


    P6SMB6.8(A) – P6SMB220(A) 是一款由台湾半导体公司生产的表面贴装式暂态电压抑制器(TVS),其工作电压范围为6.8V至220V,额定峰值脉冲功率为600W。此系列产品适用于各种电源管理应用,包括开关模式电源供应器(SMPS)、适配器、电视及显示器等领域。

    2. 技术参数


    - 封装: DO-214AA (SMB)
    - 引脚: 镀锡的引脚,符合J-STD-002标准
    - 工作温度范围: -55°C 至 +150°C
    - 非重复性峰值脉冲功率 (PPPSM): 600W
    - 稳态功率耗散 (Ptot): 3W
    - 峰值正向浪涌电流 (IFSM): 100A
    - 最高反向漏电流 (ID): 在VWM下小于1μA(大于10V)
    - 热阻抗: 结到外壳 (RӨJC): 10°C/W,结到环境 (RӨJA): 55°C/W

    3. 产品特点和优势


    - 低外形封装: 节省空间的设计使其适用于自动化装配过程。
    - 快速响应时间: 通常小于1.0ps。
    - 玻璃钝化芯片接面: 确保高可靠性。
    - 符合ISO 7637-2标准: 确保在汽车和工业环境中可靠工作。
    - RoHS合规: 符合无卤素要求。

    4. 应用案例和使用建议


    应用案例:
    - 开关电源(SMPS): P6SMB系列可以在电路发生过压时迅速钳制电压,保护敏感组件。
    - 电视和显示器: 保护电路免受突发电压的冲击。
    使用建议:
    - 根据具体应用需求选择合适的电压等级(如P6SMB6.8适用于低电压场合,P6SMB220适用于高压场合)。
    - 确保散热良好,避免过热损坏。

    5. 兼容性和支持


    P6SMB6.8(A) – P6SMB220(A) 适用于大多数标准电路板设计,并具有良好的兼容性。台湾半导体提供相应的技术支持,以帮助用户正确使用和集成这些产品。

    6. 常见问题与解决方案


    - Q1: 设备过热怎么办?
    - A1: 确保设备有足够的散热条件,必要时可以增加散热片。

    - Q2: 反向漏电流过大怎么办?
    - A2: 检查是否超出了额定电压范围,选择合适型号的产品。

    7. 总结和推荐



    总结

    :
    P6SMB6.8(A) – P6SMB220(A) 拥有快速响应、高可靠性、低功耗的特点,在多种应用中表现出色。特别适合于需要强过压防护的设备中。
    推荐:
    鉴于其卓越的性能和广泛的应用场景,我们强烈推荐此系列TVS产品用于需要瞬态电压保护的电源管理系统中。

P6SMB47A参数

参数
击穿电压 47V
峰值脉冲电流 9.7A
峰值脉冲功率 600W
极性 单向
工作电压 40.2V
箝位电压 64.8V
DO-214AA,SMB
通用封装 SMB(DO-214AA)
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

P6SMB47A数据手册

厂牌 PDF简要描述 下载
TAIWAN SEMICONDUCTOR/台湾半导体 TVS二极管/ESD抑制器 TAIWAN SEMICONDUCTOR/台湾半导体 P6SMB47A P6SMB47A数据手册

P6SMB47A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 1.6908
500+ ¥ 1.2075
3000+ ¥ 0.9665
6000+ ¥ 0.9225
库存: 13700
起订量: 200 增量: 100
交货地:
最小起订量为:100
合计: ¥ 169.08
