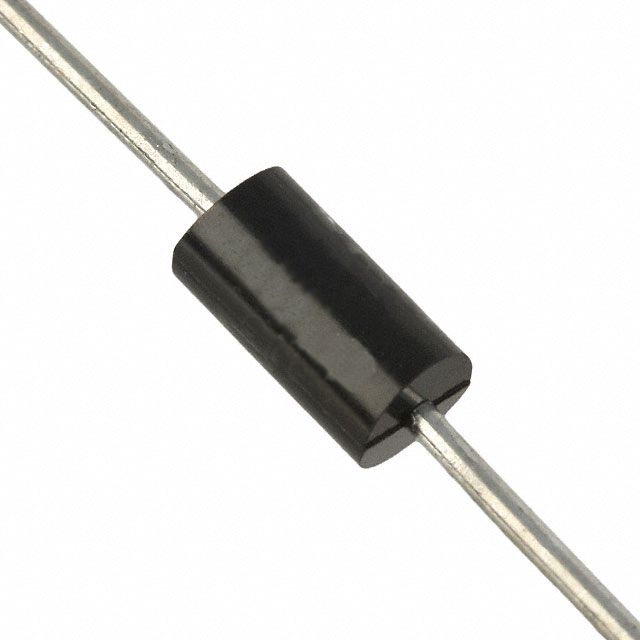

P6KE39A

产品分类: TVS二极管/ESD抑制器
厂牌: TAIWAN SEMICONDUCTOR/台湾半导体
产品描述: Taiwan Semiconductor 单向TVS二极管, 最大钳位电压 53.9V, 通孔安装, DO-15封装, 最小击穿电压 37.1V
供应商型号: SCE-P6KE39A
供应商: 海外现货
标准整包数: 50
TAIWAN SEMICONDUCTOR/台湾半导体 TVS二极管/ESD抑制器 P6KE39A

P6KE39A概述

    P6KE系列瞬态电压抑制器技术手册解析

    产品简介


    P6KE系列瞬态电压抑制器(Transient Voltage Suppressor, TVS)是台湾半导体公司生产的高性能保护器件。这些器件主要用于双向和单向应用,提供卓越的钳位能力和低动态阻抗,特别适用于工业控制、通信设备、计算机外围设备等领域的瞬态电压保护。P6KE系列产品包括从6.8V到440V的不同型号,以适应不同的应用需求。

    技术参数


    | 参数 | 值 |

    | 额定瞬态峰值功率(@25°C) | 600W |
    | 峰值反向浪涌电流(@8.3ms单半正弦波) | 100A |
    | 最大工作温度范围 | -55°C ~ +175°C |
    | 典型反向漏电电流(>10V) | <1μA |
    | 封装材料UL阻燃等级 | 94V-0 |
    | 纯锡镀层引脚 | 符合JESD22-B102标准 |
    | 符合RoHS和WEEE指令 | 符合 |

    产品特点和优势


    P6KE系列瞬态电压抑制器具有以下显著特点:
    1. 卓越的钳位能力:能够有效吸收瞬态过电压,减少电压波动对敏感电子设备的影响。
    2. 低动态阻抗:确保在瞬态发生时能够迅速响应并降低电压水平。
    3. 快速响应时间:单向型号的响应时间小于1.0ps,双向型号小于5.0ns。
    4. 无卤素材料:符合IEC 61249-2-21标准,环保且安全。
    5. 符合汽车标准:部分型号(带有“H”后缀)符合AEC-Q101标准,适用于汽车应用。
    6. 焊锡铅测试通过:满足JESD 201 Class 2标准,适合长期可靠使用。

    应用案例和使用建议


    P6KE系列瞬态电压抑制器广泛应用于各种需要瞬态电压保护的应用场合,例如:
    - 工业控制系统:保护控制系统免受雷击和电涌影响。
    - 通信设备:确保通信线路稳定,避免过电压损害。
    - 计算机外围设备:保护计算机和服务器内部电路,防止瞬态电压引起的损坏。
    使用建议:
    1. 正确的安装:建议将器件安装在铜制散热片上,以提高散热效率。
    2. 适当的热管理:在高温环境下使用时,考虑额外的冷却措施。
    3. 合理选择型号:根据具体应用选择合适的额定电压和功率等级。

    兼容性和支持


    - 兼容性:P6KE系列产品与现有的许多标准接口和协议兼容,易于集成到现有系统中。
    - 支持:台湾半导体提供了详尽的技术文档和支持服务,包括产品手册、应用指南和在线技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 反向漏电流过高 | 检查电路是否接反,确保正确安装。 |
    | 钳位电压不达标 | 确认使用的TVS型号与应用要求匹配,必要时更换型号。 |
    | 工作温度超出限制 | 使用散热片或冷却装置进行散热,确保在规定温度范围内使用。|

    总结和推荐


    P6KE系列瞬态电压抑制器凭借其卓越的性能、低动态阻抗和广泛的应用范围,在瞬态电压保护领域表现突出。其优异的钳位能力和快速响应时间使其成为工业和消费电子产品中不可或缺的保护组件。建议在涉及瞬态电压保护的关键应用中选用P6KE系列瞬态电压抑制器。

P6KE39A参数

参数
峰值脉冲电流 11.2A
峰值脉冲功率 600W
极性 单向
工作电压 33.3V
箝位电压 53.9V
击穿电压 39V
长*宽*高 3.56mm(高度)
通用封装 DO-15,DO-204AC
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

P6KE39A数据手册

厂牌 PDF简要描述 下载
TAIWAN SEMICONDUCTOR/台湾半导体 TVS二极管/ESD抑制器 TAIWAN SEMICONDUCTOR/台湾半导体 P6KE39A P6KE39A数据手册

P6KE39A封装设计

查看详情并下载
Symbol
Footprint
3D Model
