首页  >  产品百科  >  TS1117BCP33 ROG

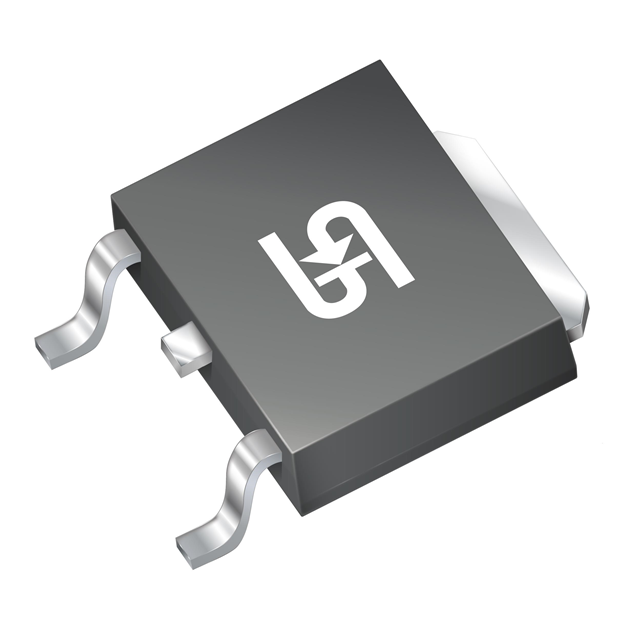

TS1117BCP33 ROG

产品分类: LDO稳压器
厂牌: TAIWAN SEMICONDUCTOR/台湾半导体
产品描述: 60dB(120Hz) 5A 正极 Fixed 1A 1 3.3V 3.3V 15V 1.5V@ 1A 1% 0.5% D-PAK,TO-252 贴片安装,黏合安装 6.5mm*6.1mm*2.28mm
供应商型号: UA-TS1117BCP33 ROG
供应商: 海外现货
标准整包数: 2500
TAIWAN SEMICONDUCTOR/台湾半导体 LDO稳压器 TS1117BCP33 ROG

TS1117BCP33 ROG概述


    产品简介


    TS1117B系列是台湾半导体(Taiwan Semiconductor)生产的一款高性能正电压调节器,适用于需要低dropout性能且满载电流的应用。这款调节器提供出色的线性调节和负载调节能力,能有效应对因线路、负载和温度变化而引起的变化。此外,TS1117B具备内部过流保护和热关断功能,可以确保输出端的安全运行。该产品适用于PC外围设备、通信和消费电子设备等多种应用领域。

    技术参数


    - 输入电压范围:VIN 15V,推荐操作输入电压VIN (Opr. Typ.) 12V
    - 电源功耗:内部限定
    - 工作温度范围:TOPER -40°C ~ +125°C,TJ +150°C,TSTG -65°C ~ +150°C
    - 引脚焊接温度:TO-252:5s,SOT-223:无指定时间
    - 热阻抗:SOT-223:RӨJA 130°C/W,TO-252:RӨJA 105°C/W
    - 参考电压:VIN = 2.75V, IO=1A,VREF 1.225V ~ 1.275V
    - 输出电压:多种固定电压版本,如1.2V、2.5V、3.3V、5V等
    - 线性调节:REGLINE 0.2% ~ 0.5%
    - 负载调节:REGLOAD 0.05% ~ 1.0%
    - dropout电压:VDROP 1.3V ~ 1.5V
    - 静态电流:IQ 5mA ~ 10mA
    - 可调针电流:IADJ 90μA
    - 输出电流限制:ILIMIT 1.1A
    - 纹波抑制:RR 60dB ~ 70dB
    - 符合标准:RoHS Directive 2011/65/EU 和 WEEE 2002/96/EC,无卤素(IEC 61249-2-21)

    产品特点和优势


    - 低dropout电压:最大1.5V,适合需要高效率的应用
    - 快速瞬态响应:能够迅速响应负载变化
    - 内置热关断保护:防止过热损坏
    - 输出电流限制:内置过流保护,避免器件过载
    - 良好的纹波抑制:提供稳定输出
    - 低ESR陶瓷电容器:对稳定性至关重要
    - 绿色环保:符合RoHS标准,无卤素设计

    应用案例和使用建议


    应用案例
    TS1117B常用于PC外围设备、通信设备和消费电子产品。例如,在笔记本电脑充电器中,它作为稳压器维持稳定的输出电压,以满足不同的电池充电需求。
    使用建议
    1. 散热设计:由于其较高的热阻抗,需要合理的散热设计,以确保长时间稳定运行。
    2. 选择合适的电容:低ESR陶瓷电容器(MLCC)有助于提高稳定性,特别是在高频率应用中。
    3. 负载调节:根据具体应用,调整负载电流以保持最佳的输出电压稳定性。

    兼容性和支持


    TS1117B支持多种封装形式,包括TO-252 (DPAK) 和SOT-223,方便不同应用场合的选择。厂商提供了详细的订单信息和包装方式,包括每个包装内芯片数量和每卷芯片数量。此外,厂商还提供了技术支持和维修服务,以帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    | 问题 | 解决方法 |

    | 热关断频繁触发 | 检查散热系统,确保设备正常散热 |
    | 输出电压不稳 | 调整负载电流,选择合适的电容值 |

    总结和推荐


    TS1117B是一款高效稳定的正电压调节器,适用于多种电子设备。其卓越的性能和全面的安全保护机制使其在市场上具有显著的竞争优势。对于需要高性能稳压器的应用,TS1117B是一个值得推荐的选择。通过合理的设计和使用建议,该产品可以在多种应用场景中发挥重要作用,保证系统的稳定运行。

TS1117BCP33 ROG参数

参数
最大压差@电流 1.5V@ 1A
纹波抑制-PSRR 60dB(120Hz)
线路调节 0.5%
极性 正极
Iq-静态电流 5A
负载调节 1%
输出电流 1A
最小输出电压 3.3V
稳压器数量 1
最大输出电压 3.3V
输出类型 Fixed
最小输入电压 -
最大输入电压 15V
长*宽*高 6.5mm*6.1mm*2.28mm
通用封装 D-PAK,TO-252
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

TS1117BCP33 ROG数据手册

厂牌 PDF简要描述 下载
TAIWAN SEMICONDUCTOR/台湾半导体 LDO稳压器 TAIWAN SEMICONDUCTOR/台湾半导体 TS1117BCP33 ROG TS1117BCP33 ROG数据手册

TS1117BCP33 ROG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 0.1863 ¥ 1.5608
5000+ $ 0.1813 ¥ 1.5189
7500+ $ 0.17 ¥ 1.4246
库存: 2500
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 3902
直接购买
加入购物车
