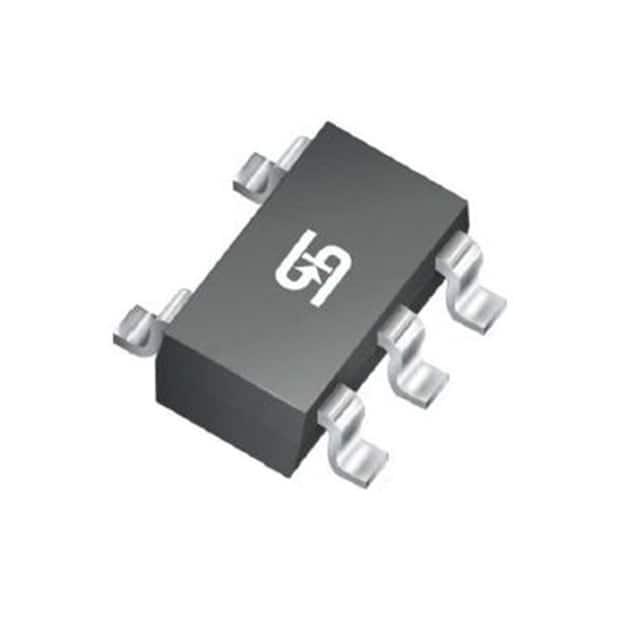

TS331CX5 RFG

产品分类: 比较器
厂牌: TAIWAN SEMICONDUCTOR/台湾半导体
产品描述: 1mA 1.3μs CMOS,DTL,ECL,MOS,TTL 1mA 1 1V,2V 36V 5mV 250μA 精密 SOT-25 贴片安装,黏合安装
供应商型号: UA-TS331CX5 RFG
供应商: 海外现货
标准整包数: 3000
TAIWAN SEMICONDUCTOR/台湾半导体 比较器 TS331CX5 RFG

TS331CX5 RFG概述

    TS331低功耗低失调电压比较器

    产品简介


    TS331是一款单精度电压比较器,适用于单电源或分立电源操作。该器件具有低失调电压(低至2.0 mV)的特点,使其成为接地级应用的理想选择。广泛应用于消费类、汽车和工业电子等领域。

    技术参数


    - 供电电压:+36V 或 ±18V
    - 输入差分电压:最高可达36V
    - 输入共模电压范围:-0.3V 至 36V
    - 输入电流:最高50mA
    - 输出短路到地:连续
    - 输出灌电流:最大20mA
    - 工作温度范围:-40°C 至 +105°C
    - 结温:150°C
    - 存储温度范围:-65°C 至 +150°C
    - 引脚温度(距离封装1.6mm):260°C

    产品特点和优势


    - 输出电压与DTL、ECL、TTL、MOS和CMOS逻辑电平兼容
    - 输入偏置电流低(25nA)
    - 输入失调电流低(±0.5nA)
    - 输入失调电压低(±2mV)
    - 输入共模电压范围可以达到接地水平
    - 差分输入电压范围等于电源电压
    - 非常低的供电电流(0.4mA,不依赖于供电电压)
    - 单电源范围:2V~36V
    - 分立电源范围:±1V 至 ±18V

    应用案例和使用建议


    TS331可用于多种应用,例如零交叉检测器、定时延迟生成器、自由运行方波振荡器和带有滞后的比较器。在设计中,建议使用小于10kΩ的输入电阻以防止因寄生电容导致的振荡。另外,增加小于10mV的正反馈也是推荐的做法。

    兼容性和支持


    TS331采用SOT-25封装,支持广泛的单电源和分立电源应用。厂商提供详细的电气特性和机械图纸,以便更好地理解和使用该产品。产品符合无卤素标准,且支持大批量生产。

    常见问题与解决方案


    - Q1: 如何避免由于输入驱动超过负极引起的问题?
    - A1: 确保输入引脚不超过接地或负极供电电压0.3V,或者使用输入钳位二极管来防止此现象。

    - Q2: 在高增益条件下如何防止自激振荡?
    - A2: 使用输入电阻(<10kΩ),并添加小于10mV的正反馈,以稳定系统。

    总结和推荐


    TS331以其低功耗、低失调电压和宽泛的工作范围成为一款高性能的比较器。它在多个应用领域表现出色,尤其是在需要高精度和低功耗的应用中。推荐在需要此类特性的项目中使用TS331,特别是对于消费类、汽车和工业电子应用。
    总之,TS331是设计师的理想选择,不仅因为它出色的性能,还因为其广泛的兼容性和供应商的支持。

TS331CX5 RFG参数

参数
输出类型 CMOS,DTL,ECL,MOS,TTL
Vos - 输入偏置电压 5mV
响应时间 1.3μs
电流 - 输入偏置 250μA
典型供电电流 1mA
每个通道的输出电流 1mA
最小工作供电电压 1V,2V
通道数量 1
比较器类型 精密
最大工作供电电压 36V
通用封装 SOT-25
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

TS331CX5 RFG数据手册

厂牌 PDF简要描述 下载
TAIWAN SEMICONDUCTOR/台湾半导体 比较器 TAIWAN SEMICONDUCTOR/台湾半导体 TS331CX5 RFG TS331CX5 RFG数据手册

TS331CX5 RFG封装设计

查看详情并下载
Symbol
Footprint
3D Model
